Спиральный провод подушки безопасности (Chevrolet Tahoe 2)

Снятие

1. Отключите систему пассивной безопасности (см. раздел "Отключение и подключение системы пассивной безопасности").

2. Снимите кожухи рулевой колонки и снимите рулевое колесо.

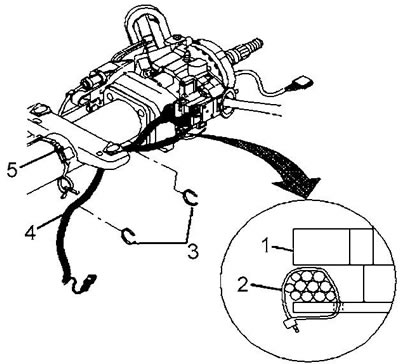

3. Отсоедините проводку (4) от крепления (5).



4. Отсоедините три крепления (3) от проводки.

5. Снимите крепление (2) с рулевой колонки.

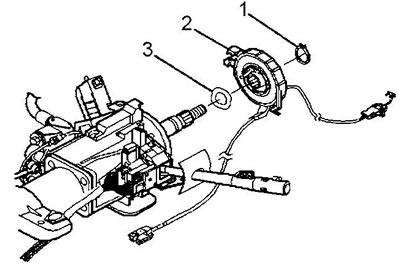

6. Снимите стопорное кольцо (1) спирального провода.



7. Снимите спиральный провод (2).

8. Снимите шайбу (3) с вала рулевого колеса.

Установка

Примечание: перед установкой спирального провода убедитесь, что ключ в замке зажигания установлен в положение "LOCK".

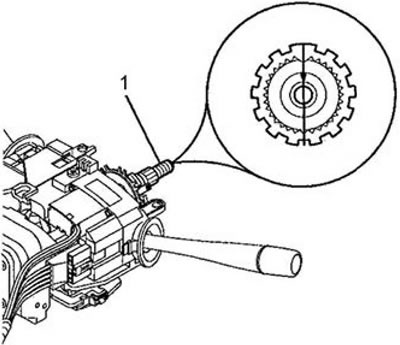

1. Установите рулевой вал (1), как показано на рисунке.

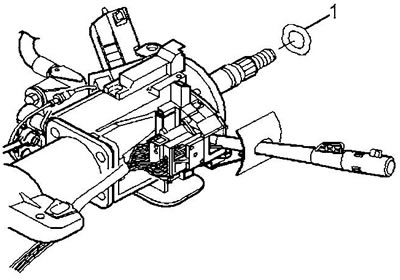

2. Установите шайбу (1) на рулевой вал.





3. При установке ранее устанавливавшегося спирального провода его необходимо отрегулировать.

Примечание: новый спиральный провод не требует регулировки. При установке нового спирального провода не снимайте центральный штифт пока установка не будет полностью завершена.

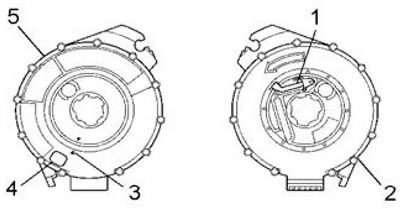

Если на лицевой стороне (5) спирального провода есть смотровое окно (4) и на оборотной стороне (2) спирального провода есть пружинный фиксатор (1), то для регулировки спирального провода выполните следующее:

• а) Нажмите на пружинный фиксатор и поверните ступицу спирального провода по часовой стрелке до упора.
• б) Затем поверните ступицу спирального провода против часовой стрелки до тех пор, пока в смотровом окне не появится желтая метка и стрелки (3) не совместятся.
• в) Отпустите пружинный фиксатор.

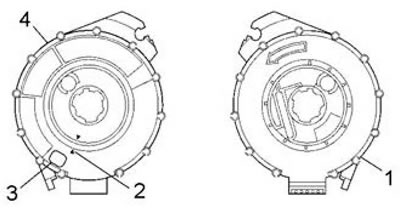

Если на лицевой стороне (4) спирального провода есть смотровое окно (3) и на оборотной стороне (2) спирального провода нет пружинного фиксатора (1), то для регулировки спирального провода выполните следующее:

• а) Поверните ступицу спирального провода по часовой стрелке до упора.
• б) Затем поверните ступицу спирального провода против часовой стрелки до тех пор, пока в смотровом окне не появится желтая метка и стрелки (2) не совместятся.

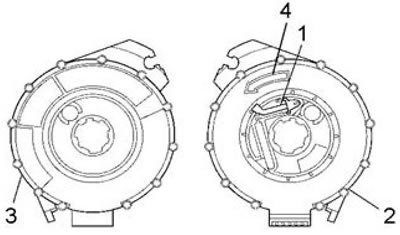

Если на лицевой стороне (3) спирального провода нет смотрового окна, а на оборотной стороне (2) спирального провода есть пружинный фиксатор (1), то для регулировки спирального провода выполните следующее:

• а) Нажмите на пружинный фиксатор и поверните ступицу спирального провода по часовой стрелке до упора.
• б) Слегка нажимая на пружинный фиксатор, поверните ступицу спирального провода против часовой стрелки на 2,5 оборота.
• в) Затем отпустите пружинный фиксатор.

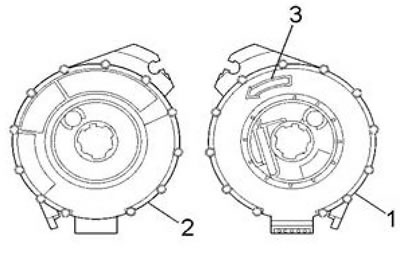

Если на лицевой стороне (2) спирального провода нет смотрового окна, а на оборотной стороне (1) спирального провода нет пружинного фиксатора, то для регулировки спирального провода выполните следующее:

• а) Поверните ступицу спирального провода в направлении, указанном стрелкой (3), до упора.
• б) Поверните ступицу спирального провода против часовой стрелки на 2,5 оборота.

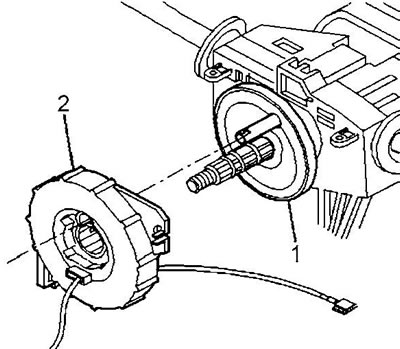

4. Совместите спиральный провод (2) со штифтом, расположенным на кулачковом диске (1).



5. Если устанавливается новый спиральный провод, снимите и выбросите центральный штифт (1).

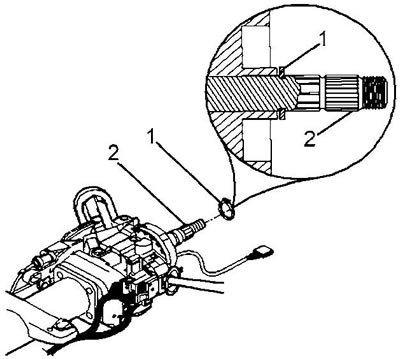

6. Установите стопорное кольцо на спиральный провод. Убедитесь, что спорное кольцо (1) установлено в канавку на рулевом валу (2).



7. Дальнейшая установка производится в порядке, обратном снятию.

8. Подключите систему пассивной безопасности (см. раздел "Отключение и подключение системы пассивной безопасности (SRS)").
