Снятие
1. Если снимается задняя трубка сброса воздуха, снимите впускной коллектор, см. главу "Двигатель - механическая часть".
2. Снимите выходной воздуховод воздушного фильтра.
3. Осушите систему охлаждения.
4. Снимите хомут вентиляционного шланга (1) у фитинга трубки сброса воздуха.
5. Снимите вентиляционный шланг (2) с фитинга трубки сброса воздуха.

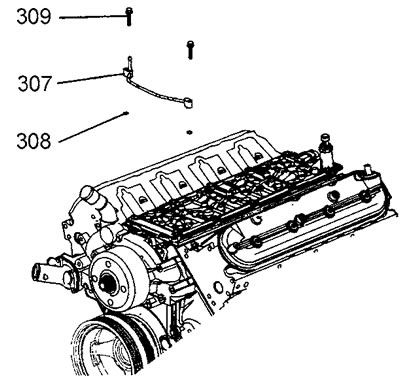

6. Отверните болты (309) крепления трубки сброса воздуха. Момент затяжки 12 Н·м.
На рисунке впускной коллектор не показан для наглядности.
7. Снимите трубку сброса воздуха (307) и уплотнительные кольца (308).

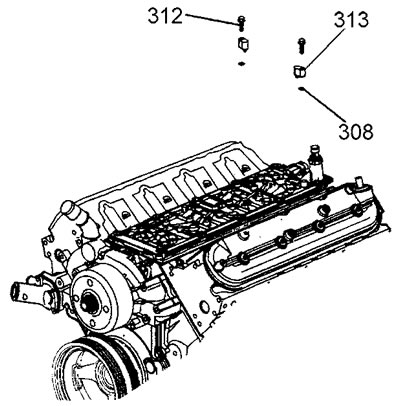

8. Если потребуется, отверните болты (312) крышек трубки сброса воздуха, снимите крышки (313) и уплотнительные кольца (308). Момент затяжки 12 Н·м.

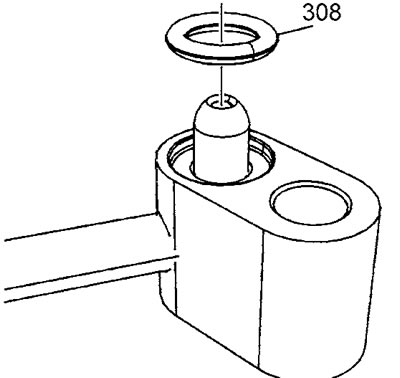

9. При установке замените уплотнительные кольца (308).
Установка
10. Установка проводится в обратном порядке.
