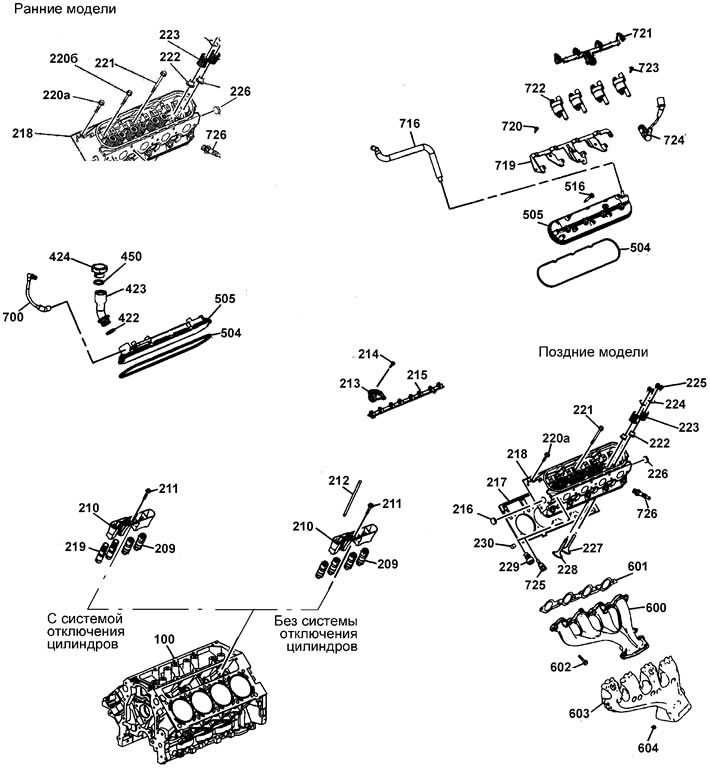

Головка блока цилиндров. 100 - блок цилиндров; 209 - толкатель (без системы отключения цилиндров); 210 - направляющая толкателя; 211 - болт направляющей толкателя; 212 - штанга толкателя; 213 - коромысло; 214 - болт опоры коромысел; 215 - опора коромысел; 216 - пробка рубашки охлаждения; 217 - прокладка головки блока цилиндров; 218 - головка блока цилиндров; 219 - толкатель (с системой отключения цилиндров); 220а - болт крепления головки (М8); 2206 - болт крепления головки (М11; ранние модели); 221 - болт крепления головки (М10; поздние модели; М11; ранние модели); 222 - маслосъемный колпачок; 223 - клапанная пружина; 224 - тарелка клапанной пружины; 225 - сухари; 226 - пробка рубашки охлаждения; 227 - впускной клапан; 228 - выпускной клапан; 229 - пробка; 230 - установочный штифт; 422 - уплотнительное кольцо маслозаливной горловины; 423 - маслозаливная горловина; 424 - крышка маслозаливной горловины; 450 - уплотнительное кольцо крышки; 504 - прокладка клапанной крышки; 505 - клапанная крышка; 516 - болт клапанной крышки; 600 - выпускной коллектор; 601 - прокладка выпускного коллектора; 602 - болт крепления выпускного коллектора; 603 - тепловой экран выпускного коллектора; 604 - болт теплового экрана выпускного коллектора; 700 - шланг вентиляция картера - воздух; 716 - шланг вентиляция картера - газы; 719 - кронштейн катушек зажигания; 720 - болт кронштейна катушек зажигания; 721 - пучок проводов катушек зажигания; 722 - катушка зажигания; 723 - болт катушки зажигания; 724 - провод свечи зажигания; 725 - датчик температуры охлаждающей жидкости; 726 - свеча зажигания
