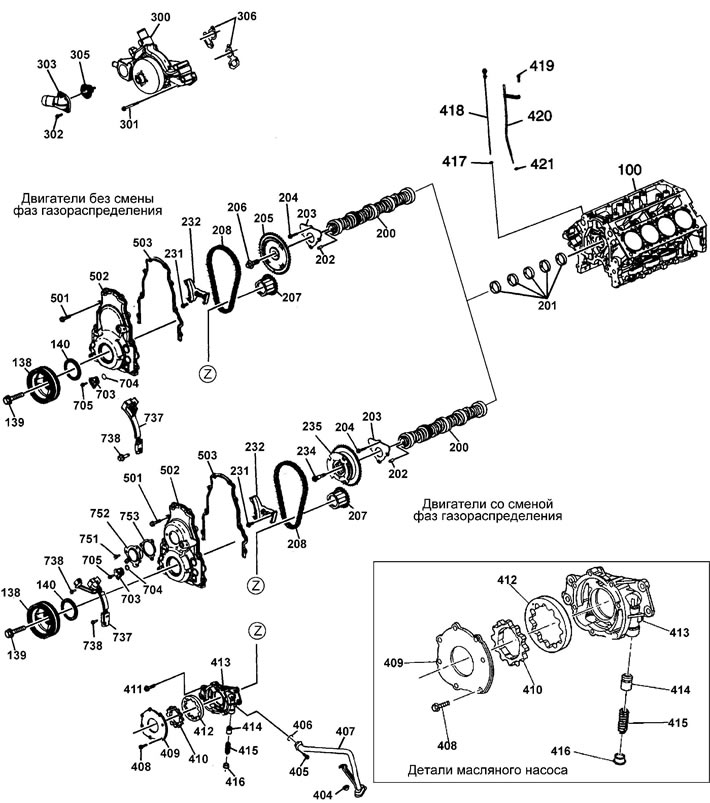

Передняя часть двигателя. 100 - блок цилиндров; 138 - шкив коленчатого вала; 139 - болт шкива коленчатого вала; 140 - передний сальник коленчатого вала; 200 - распределительный вал; 201 - подшипник распределительного вала; 202 - установочный штифт звездочки (привода) распределительного вала; 203 - осевой фиксатор распределительного вала; 204 - болт осевого фиксатора; 206 - болт звездочки распределительного вала; 207 - звездочка коленчатого вала; 208 - цепь ГРМ; 231 - болт натяжителя цепи ГРМ; 232 - натяжитель цепи ГРМ; 234 - электромагнитный клапан системы изменения фаз газораспределения; 235 - муфта системы изменения фаз газораспределения; 300 - насос охлаждающей жидкости; 301 - болт; 302 - болт; 303 - входной патрубок; 305 - термостат; 306 - прокладка; 404 - гайка маслоприемника; 405 - болт маслоприемника; 406 - уплотнительное кольцо; 407 - маслоприемник; 408 - болт крышки масляного насоса; 409 - крышка масляного насоса; 410 - ведущая шестерня масляного насоса; 411 - болт; 412 - ведомая шестерня масляного насоса; 413 - масляный насос; 414 - редукционный клапан; 415 - пружина редукционного клапана; 416 - пробка редукционного клапана; 417 - уплотнительное кольцо трубки щупа; 418 - щуп; 419 - болт трубки щупа; 420 - трубка щупа; 421 - уплотнительное кольцо; 501 - болт; 502 - передняя крышка двигателя; 503 - прокладка крышки; 703 - датчик положения распределительного вала; 704 - уплотнительное кольцо; 705 - болт; 737 - проводка датчика положения распределительного вала; 738 - болт; 751 - болт; 752 - магнит системы изменения фаз газораспределения; 753 - прокладка
