1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.
2. Снимаем передние колеса. Вывешиваем переднюю часть автомобиля.

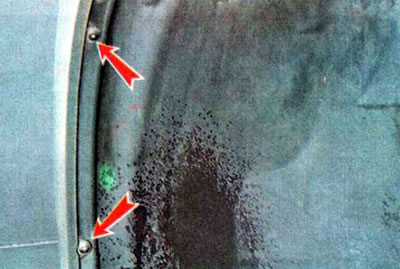

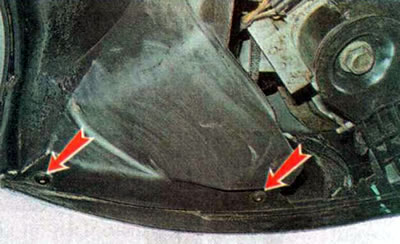

3. Ключом TORX Т20 отворачиваем два винта верхнего крепления подкрылка к накладке бампера...
...и два винта нижнего крепления.

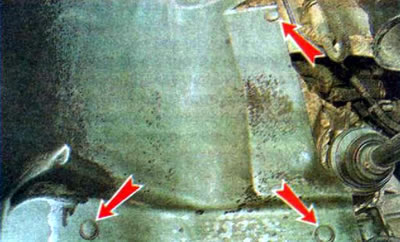

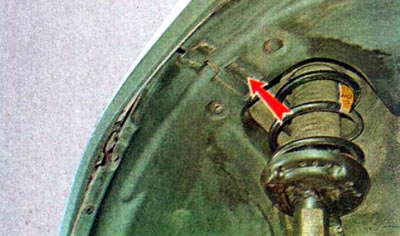

4. Выдвигаем фиксаторы держателей передней части подкрылка и извлекаем держатели: один сверху...
...и три сбоку.

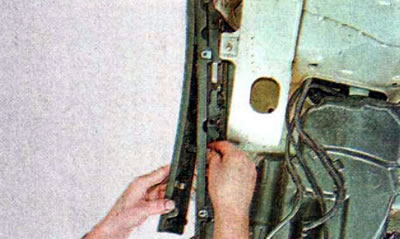

5. Отсоединив держатель, снимаем переднюю часть подкрылка.

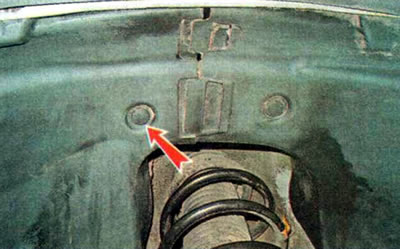

6. Ключом TORX Т20 отворачиваем винт крепления накладки бампера к крылу.

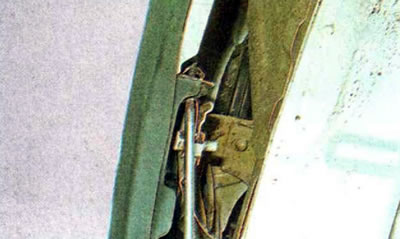

7. Нажимая фиксаторы, отсоединяем накладку колесной арки от накладки бампера.
8. Выполняем аналогичные операции с правой стороны.

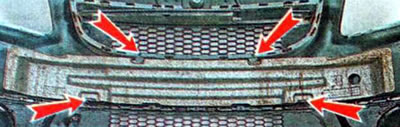

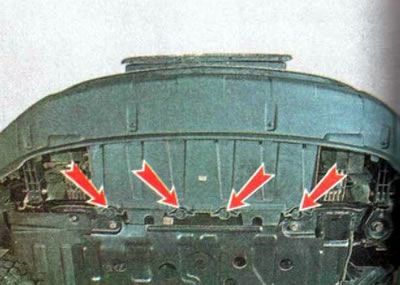

9. Выдвигаем фиксаторы и извлекаем четыре держателя брызговика накладки бампера.

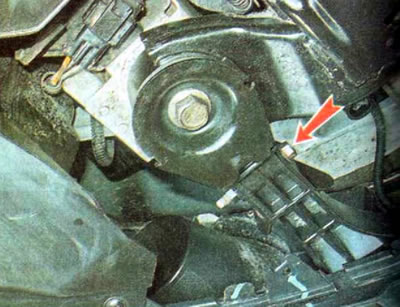

10. Ключом на 13 мм ослабляем затяжку стяжных болтов — по одному справа и слева (на фото показан левый болт).

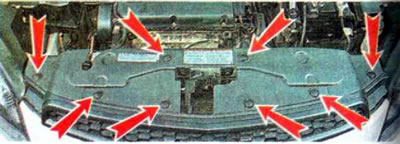

11. Выдвинув фиксаторы, извлекаем восемь держателей накладки радиатора, и снимаем накладку

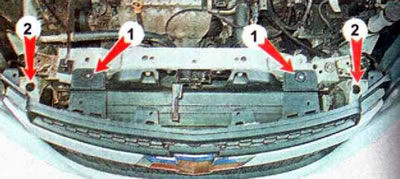

12. Выдвинув фиксаторы, извлекаем два держателя 1. Торцовым ключом на 10 мм отворачиваем два болта 2.
Замечание. Накладку бампера удобнее снимать с помощником.

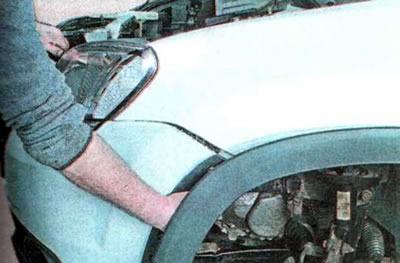

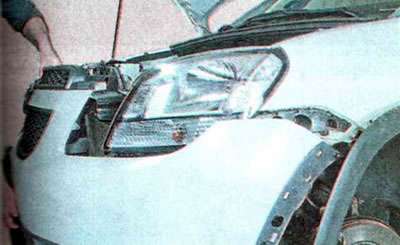

13. Поочередно отсоединяем левую и правую сторону накладки бампера от боковых держателей...
...и снимаем ее (при наличии противотуманных вар, отсоединяем от них колодки жгута проводов).
Замечание. В ряде случаев, в зависимости от степени повреждений, целесообразно заменить не всю накладку, а только верхнюю или нижнюю ее часть, а возможно, только верхнюю или нижнюю решетку верхней части накладки.

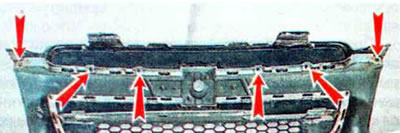

14. Чтобы разъединить верхнюю и нижнюю части накладки бампера, необходимо крестовой отверткой вывернуть 14 винтов равномерно расположенных вдоль горизонтального разъема (указан стрелкой).

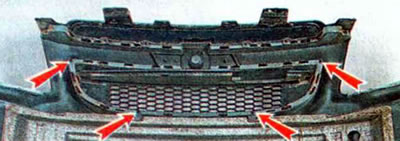

15. Чтобы снять верхнюю решетку, необходимо крестовой отверткой вывернуть шесть винтов.

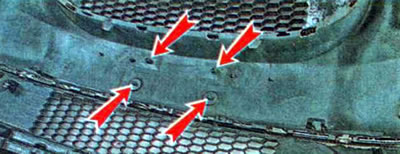

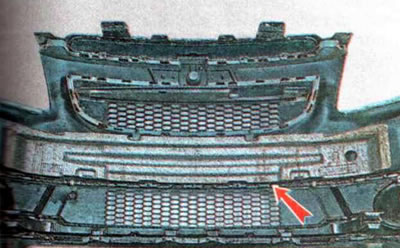

16. Чтобы снять нижнюю решетку, необходимо крестовой отверткой вывернуть четыре винта.
17. Дня снятия энергопоглощающего элемента накладки, необходимо поочередно сжать его в зоне фиксаторов и извлечь из накладки.
18. При установке энергопоглощающего элемента необходимо совместить отверстия в нем с выступами на накладке.

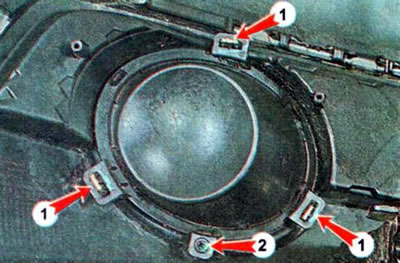

19. Чтобы снять заглушку или противотуманную фару, крестовой отверткой выворачиваем винт 2 и, поочередно сжимаем фиксаторы держателей 1.
20. Устанавливаем детали в обратном порядке.
