Предупреждение. Перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя приборов электрооборудования нельзя устанавливать предохранители с увеличенным номиналом или самодельные.
1. Подготавливаем автомобиль к техническому обслуживанию и ремонту.

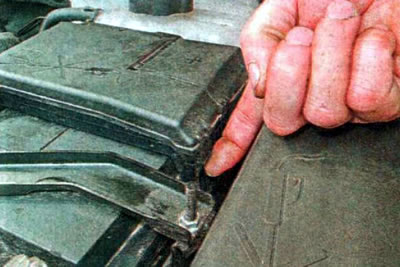

2. Для доступа к предохранителям и реле в моторном отсеке, освобождаем...

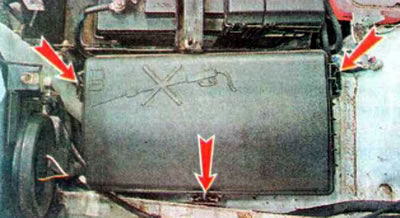

...три фиксатора...

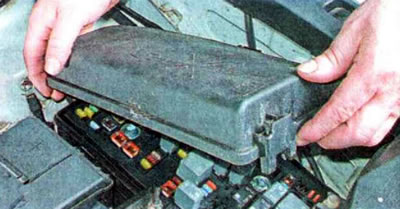

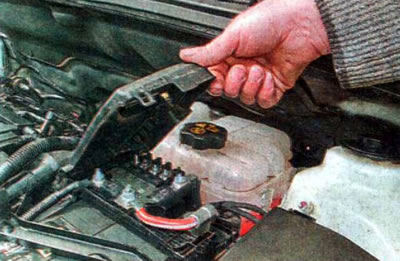

...и снимаем крышку блока.

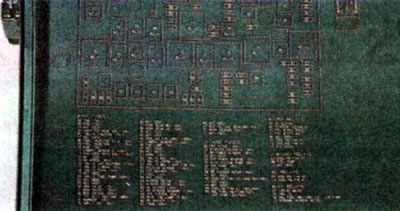

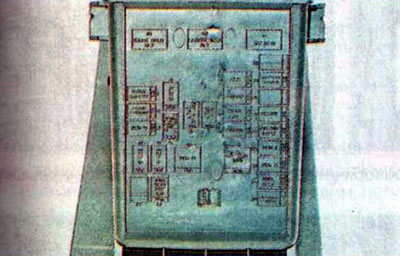

Обозначения предохранителей и реле показаны на внутренней стороне крышки блока.
3. Для доступа к предохранителям в салоне открываем вещевой ящик.

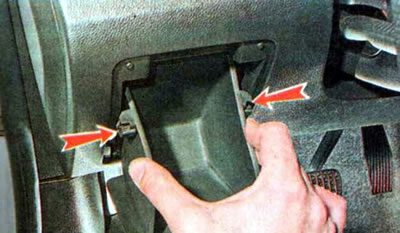

...выводим из зацепления два ограничителя ящика...

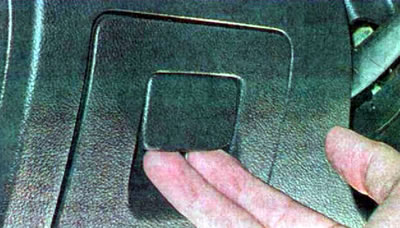

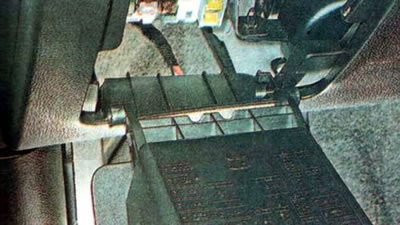

...поворачиваем ящик вниз.
Обозначения предохранителей нанесены на задней стенке ящика.
4. По схемам, нанесенным на крышках блоков, и таблицам (см. выше) находим предохранитель или плавкую вставку неисправной цепи.

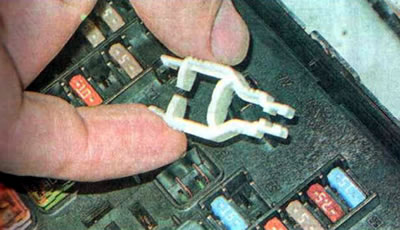

5. Специальным двухсторонним пинцетом, который размещен в блоке предохранителей и реле в моторном отсеке...

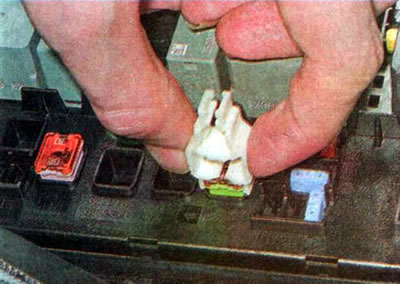

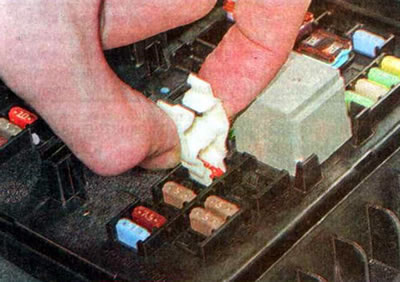

...извлекаем предохранитель...
...или корпусную плавкую вставку.
5. Неисправный предохранитель...
...или неисправную корпусную плавкую вставку...

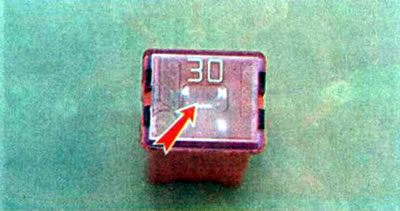

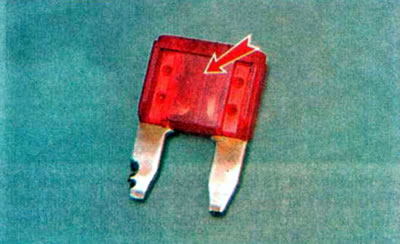

... определяем по перегоревшей нити.
Рекомендация. Иногда нить предохранителя остается целой, в то время как ее соединение внутри предохранителя нарушено. Визуально определить такую неисправность невозможно. В этом случае оценить состояние предохранителя можно при помощи мультиметра в режиме омметра.
6. Устанавливаем новый предохранитель соответствующего номинала.
7. Для замены блока плавких вставок на аккумуляторной батарее отсоединяем от ее отрицательного вывода клемму провода.

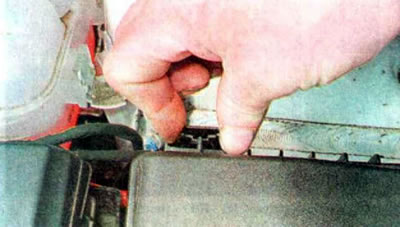

8. Освобождаем фиксатор...
...и открываем крышку блока.

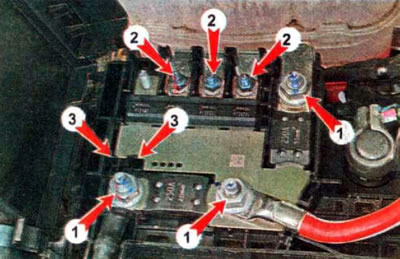

9. Ключом на 13 мм отворачиваем три гайки ключом на 8 мм три гайки 2. Отсоединяем наконечники проводов. Отжимаем фиксаторы 3 и снимаем блок плавких вставок.
10. Устанавливаем блок плавких вставок в обратной последовательности. Гайки крепления затягиваем моментом 12 Нм.

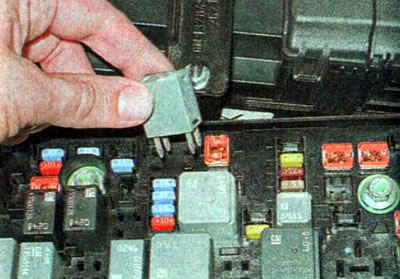

11. Для замены реле потянув, извлекаем его из блока.

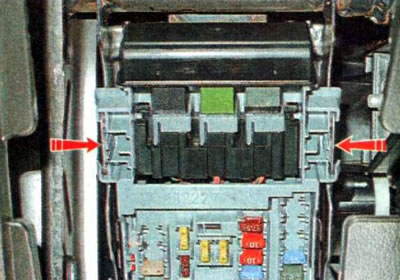

Чтобы получить доступ к реле, расположенным в салоне, нажимаем два фиксатора...

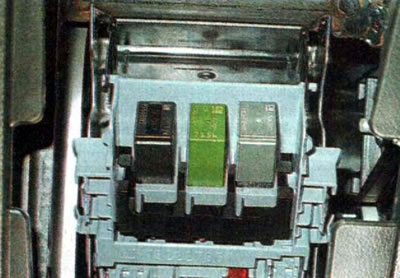

...поворачиваем блок на себя и открываем крышку реле.
Рекомендация. Убедиться в неисправности реле можно, проверив его, или установив на его место другое — заведомо исправное.
