Предупреждение 1: система кондиционирования находится под высоким давлением. Не ослабляйте соединительные муфты и не снимайте элементы без предварительной разрядки системы при обращении на фирменную или специализированную сервисную станцию. Разъединение муфт системы кондиционирования следует производить в защитных очках или маске.
Предупреждение 2: перед тем как преступать к выполнению данной процедуры следует дождаться полного остывания двигателя.
1. Произведите разрядку системы кондиционирования на станции техобслуживания соответствующего профиля (см. предупреждение выше).
2. Снимите аккумулятор-осушитель и заглушите соединители, чтобы предотвратить проникновение влаги в систему и ее засорение.
3. Снимите воздухоочиститель и расширительный бачок системы охлаждения (бачок является нижней составляющей кожуха воздухоочистителя - см. главу 4).
4. Открутите гайку трубки испарителя и снимите соединительный блок. После этого можно выбросить уплотнитель, поскольку в ходе последующей сборки производится его обязательная замена.
5. Проследите за направлением линии до следующего конца и также отсоедините его. Извлеките линию из моторного отсека.
6. Расширительная трубка имеет постоянный пропускной диаметр, а с каждого ее конца имеется сетчатый фильтр (см. иллюстрацию). В трубе, ведущей к испарителю, виднеется один конец расширительной трубки. Воспользовавшись острогубцами, вытяните пропускную трубку; отметьте ее исходное расположение.

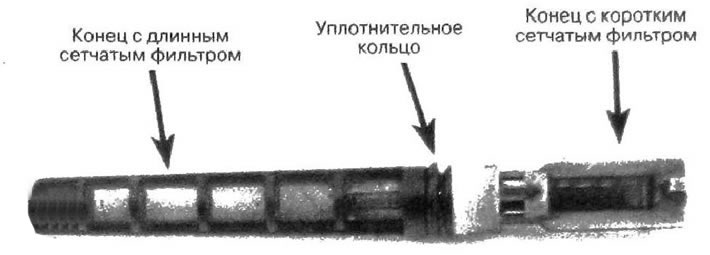

18.6 Расширительная трубка имеет конусный сетчатый фильтр, который постоянно должен оставаться чистым и не иметь повреждений сетки
7. Расширительная трубка служит для дозирования хладагента при его переходе из жидкого состояния (под высоким давлением) в газообразное (при низком давлении). Трубка пригодна к дальнейшей эксплуатации при следующих условиях.
- а) Сетки не забиты инородными частицами.
- b) Сетки не задраны.
- с) Пластмассовый корпус, в котором находятся сетки, не имеет повреждений.
- d) Пропускное отверстие в бронзовой муфте, расположенной в пластмассовом корпусе, не засорено.
8. Установка производится в обратной последовательности снятия. Трубка должна быть введена коротким концом вперед.
Предостережение: при установке расширительной (пропускной) трубки произведите замену уплотнительного кольца.
9. Установите линию циркуляции хладагента (с новыми уплотнителями) и надежно затяните соединительные муфты. Произведите зарядку и проверку на герметичность системы кондиционирования, обратившись на ту же станцию, где производилась разрядка.
