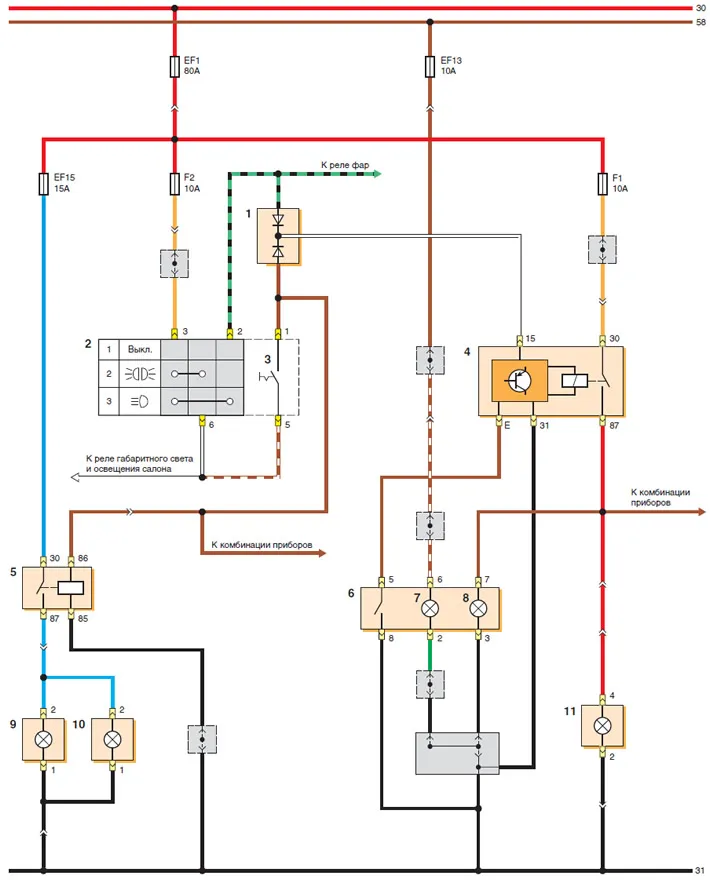

Ködlámpák és ködlámpa izzójának kapcsolási rajza a bal hátsó lámpában: 1 - diódák; 2 - lámpakapcsoló a bal kormányoszlop kapcsolójában; 3 - ködlámpa kapcsoló a bal kormányoszlop kapcsolójában; 4 - relé a ködlámpa bekapcsolásához a bal hátsó lámpában; 5 - ködlámpa relé; 6 - hátsó ködlámpa kapcsoló; 7 - kapcsoló világító lámpa; 8 - ködlámpa visszajelző lámpa; 9 - bal ködlámpa; 10 - jobb oldali ködlámpa; 11 - ködlámpa izzója a bal hátsó lámpában
