Schematický diagram riadenia motora 4,3 l (modely od roku 1996) (Chevrolet Tahoe 1)

Schéma elektrického ovládania 4,3L motora (modely od roku 1996)

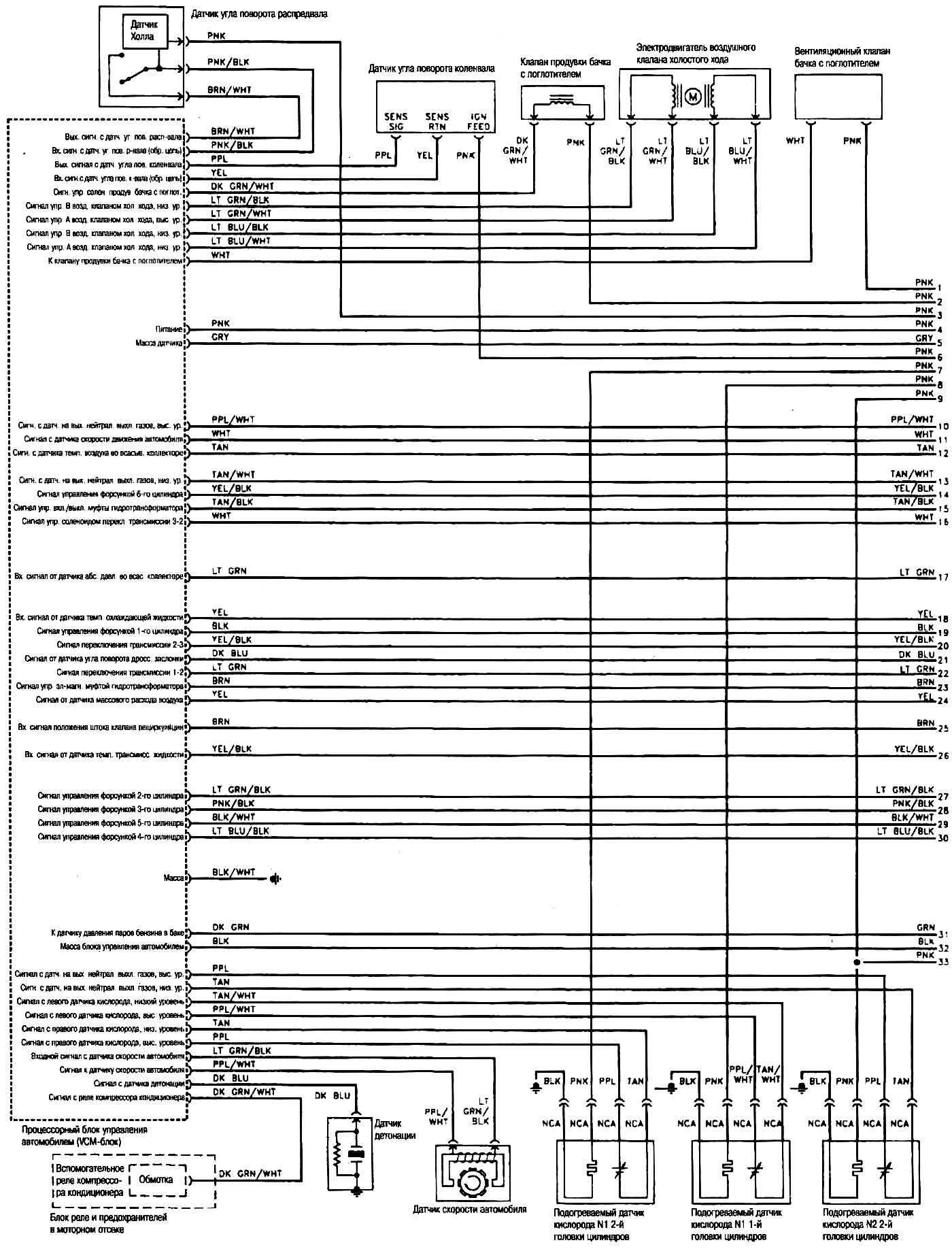

Схема 1 из 4

Схема 1 из 4

Otvoriť v novom okne →

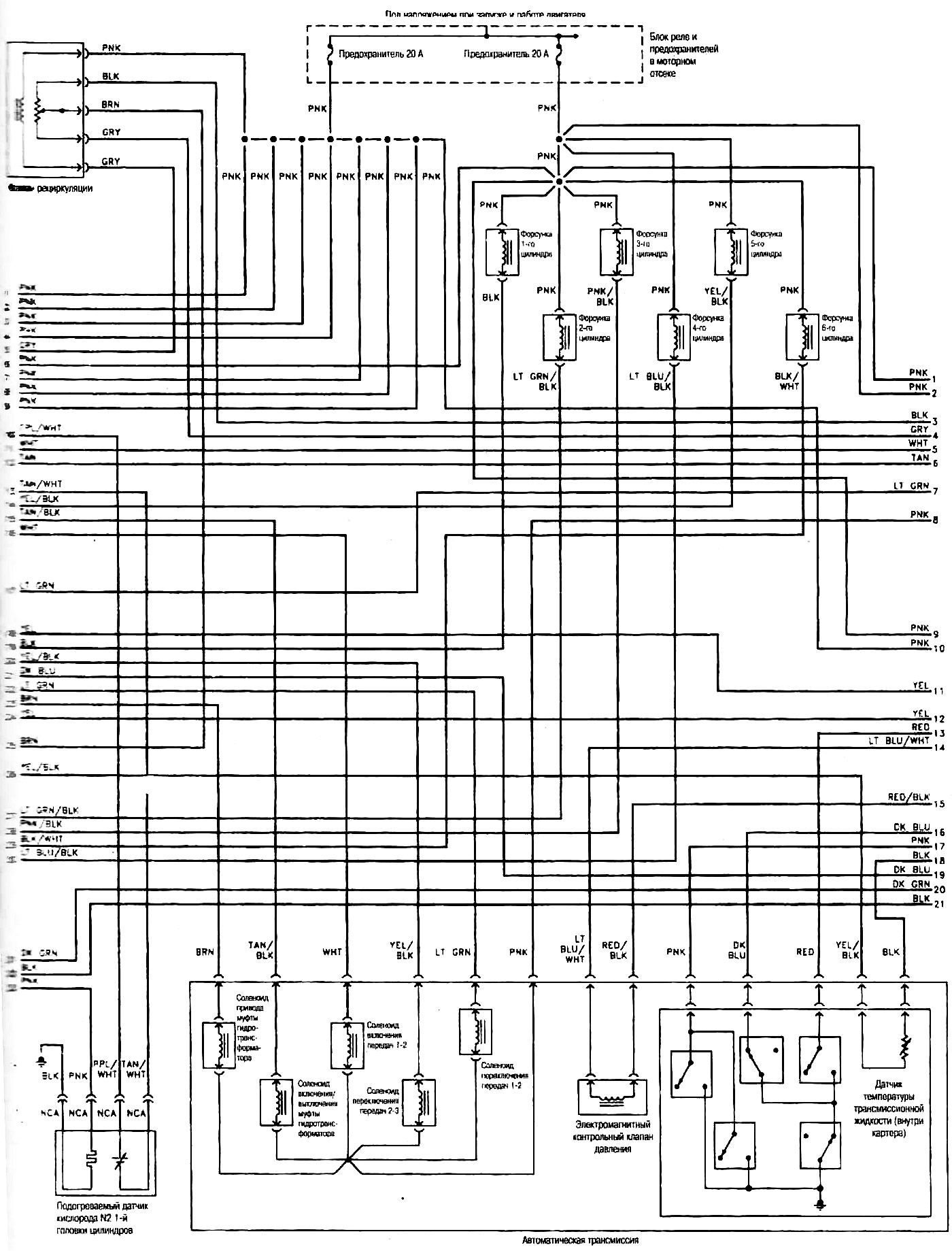

Схема 2 из 4

Схема 2 из 4

Otvoriť v novom okne →

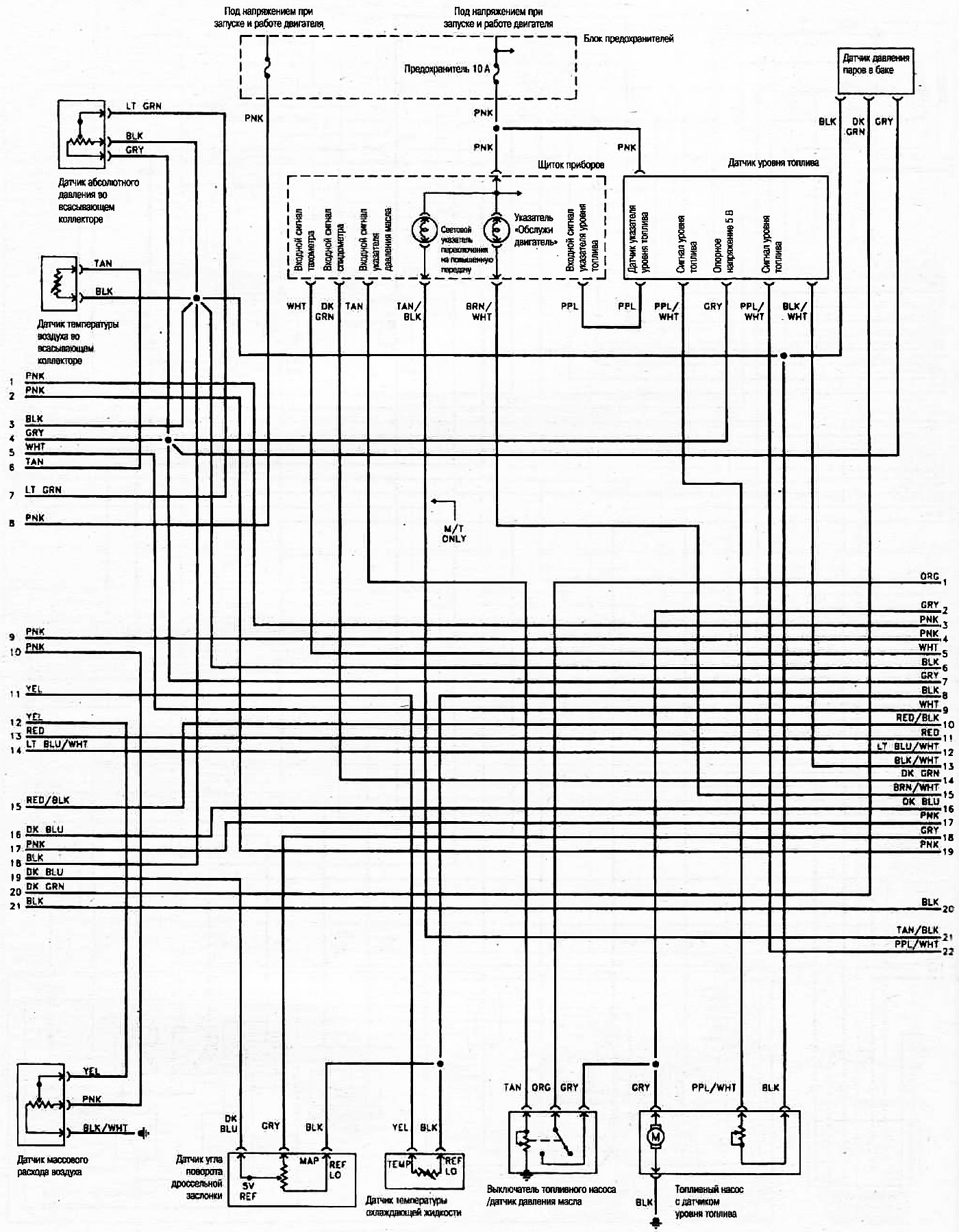

Схема 3 из 4

Схема 3 из 4

Otvoriť v novom okne →

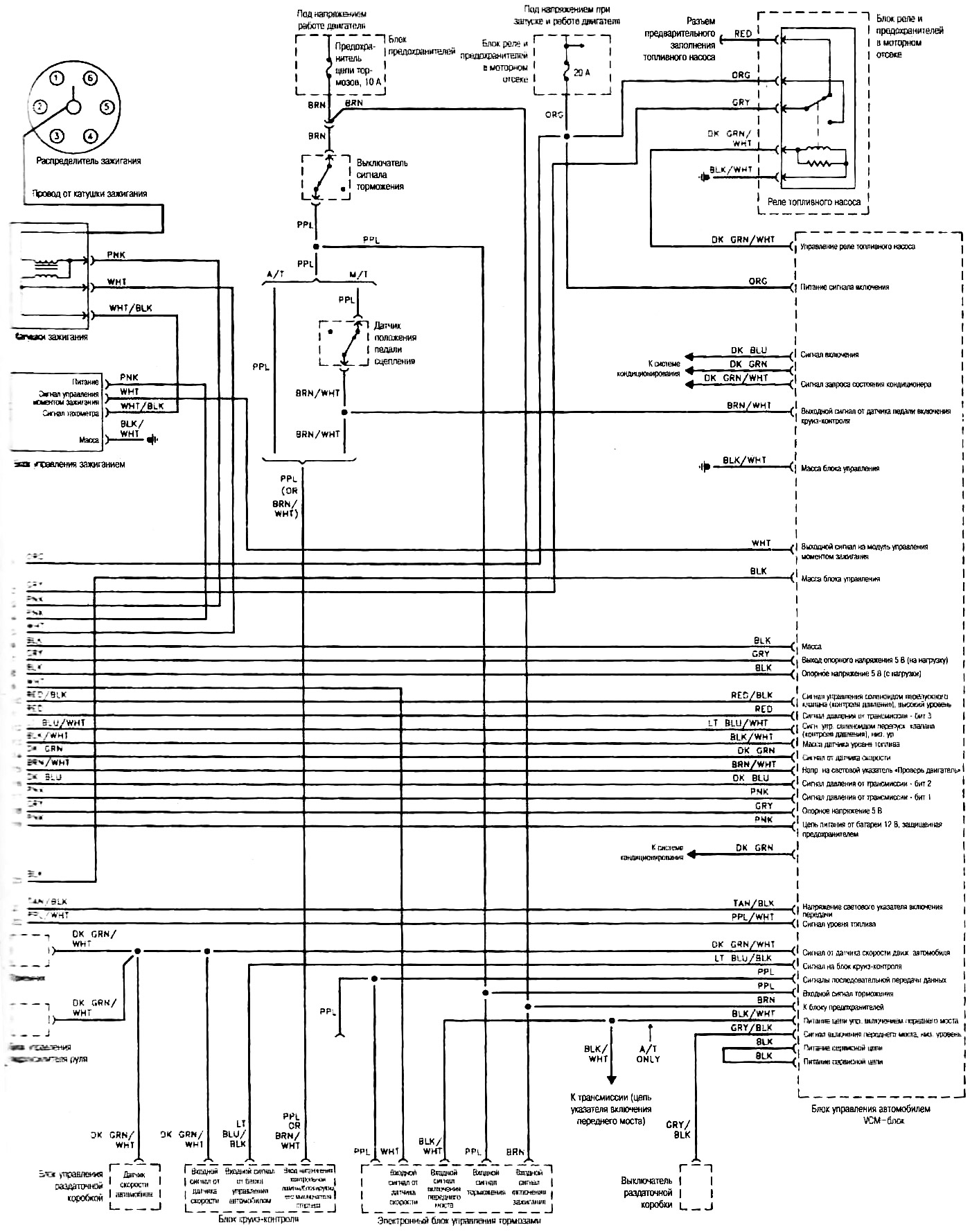

Схема 4 из 4

Схема 4 из 4

Otvoriť v novom okne →

(Pôvodným zdrojom článku je webová stránka «chevyman»)

Článok bol skontrolovaný: Vladimir Romannikov
