Séria 1500

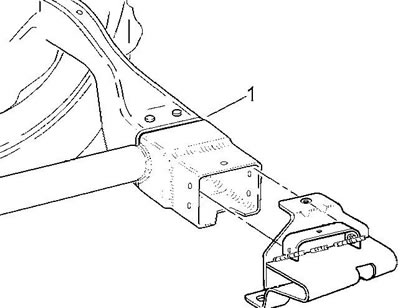

1. Odstráňte všetky súvisiace panely a diely.
2. Odstráňte poškodený držiak nárazníka.
Upozornenie: Neodstraňujte materiál z konca koľajnice rámu.
3. Nainštalujte šablónu na bočný nosník. Zaistite šablónu lepidlom.
4. Vyvŕtajte tri otvory s priemerom 13 mm na miestach označených na šablóne.
5. Naneste antikorózny základný náter na odkrytý kov bočného člena.
6. Nainštalujte nový držiak nárazníka.
7. Nainštalujte upevňovacie skrutky, utiahnite skrutky. Uťahovací moment 50 Nm.
Séria 2500
1. Odstráňte všetky súvisiace panely a diely.
2. Odstráňte poškodený držiak nárazníka.

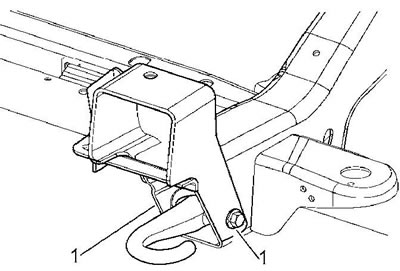

3. Vizuálne skontrolujte rám a opravte všetky poškodené časti. Upozornenie: Ak je vaše vozidlo vybavené ťažným hákom, zlikvidujte montážne skrutky ťažného háku z výroby.
4. Zarovnajte spodné otvory novej konzoly s otvormi ťažného háku a nainštalujte skrutky (1) dodané s konzolou.

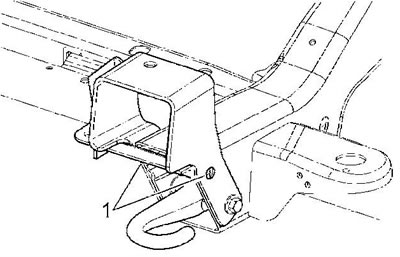

5. Otočte konzolu, kým sa nezastaví o bočný člen rámu. Označte polohu otvorov (1) pre horné upevňovacie skrutky.
6. Spustite držiak a vyvŕtajte dva otvory s priemerom 13 mm v bočnom člene pre montážne skrutky horného držiaka.
7. Vráťte držiak do montážnej polohy.

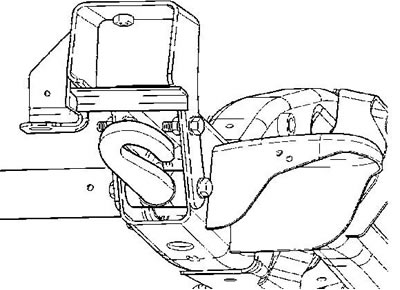

8. Nainštalujte montážne skrutky dodané s konzolou, utiahnite všetky skrutky. Uťahovací moment 70 Nm.
