Obsah: Odstránenie ↧ Inštalácia ↧
Upozornenie: Neopravujte ani nevymieňajte materiál absorbujúci energiu prilepený na stropnom paneli alebo paneloch s podperami. Ak je materiál poškodený, vymeňte stropný panel alebo stĺpik.
Odstránenie
1. Odstráňte horný obklad prístrojovej dosky.
2. Odstráňte panel obloženia prvého stĺpika.
3. Odpojte konektory káblového zväzku horného panelu na montážnom bloku umiestnenom vedľa brzdového pedála.
4. Odstráňte držiaky káblových zväzkov umiestnené pozdĺž otvoru čelného skla a prístrojovej dosky.
5. Demontujte ozdobné panely stredového stĺpika.
6. Odstráňte ozdobné panely tretieho stĺpika.
7. Odstráňte zadné rohové panely.
8. Odpojte káblový konektor spätného zrkadla.
9. Odstráňte hornú konzolu.
10. Odstráňte DVD prehrávač, ak je nainštalovaný.

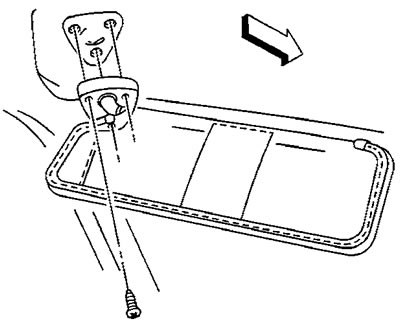

11. Odstráňte rolety.
- a) Uvoľnite upevňovacie skrutky závesu.
- b) Odpojte konektor vedenia, ak je vo výbave.
- c) Odstráňte záves.
12. Odstráňte držiaky slnečníkov.
13. Odstráňte zadný háčik, ak je vo výbave.
14. Odstráňte prídavnú rukoväť.
15. Demontujte konzolu ovládania prídavnej klimatizácie.
16. Odstráňte vetraciu mriežku otáčaním proti smeru hodinových ručičiek, kým sa neuvoľní z držiaka.
17. Odstráňte držiak.
18. Demontujte rám strešného okna, ak je vo výbave.
19. V prípade potreby uvoľnite zadnú časť stropného panelu zo svoriek.
20. Opatrne oddeľte pravé vzduchové potrubie 3. stĺpika od stropného panelu.

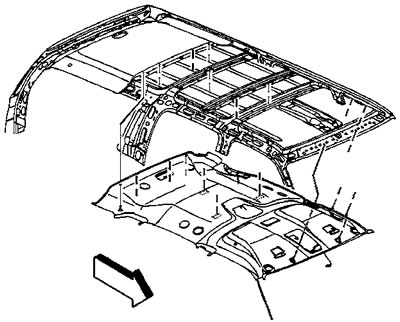

21. Opatrne uvoľnite stropný panel zo suchých zipsov na streche.
22. S pomocou asistenta opatrne odstráňte stropný panel cez dvere nákladného priestoru.
23. Presuňte vnútorné svetlo na nový stropný panel.
Inštalácia
24. Inštalácia sa vykonáva v opačnom poradí.
