Датчик положения дросселя (TP) является потенциометром, соединенным с валом
дроссельной заслонки на корпусе дроссельной заслонки. Электрическая цепь датчика положения дроссельной заслонки состоит из контура подачи 5 вольт напряжения и контура массы, причем оба контура управляются блоком управления двигателя (ЕСМ). ЕСМ рассчитывает положение дроссельной заслонки, контролируя напряжение на этом сигнальном контуре. По мере перемещения педали газа изменяется выходное напряжение датчика положения дроссельной заслонки, при этом изменяется угол открытия дроссельной заслонки. При закрытой заслонке выходные показатели датчика положения дроссельной заслонки низки, около 0,5 вольт. По мере открытия дроссельной заслонки выходные параметры увеличиваются таким образом, что при широко открытой заслонке выходное напряжение будет равно 5 вольтам.
ЕСМ рассчитывает подачу топлива на основании угла открытия дроссельной заслонки (определяется водителем). Неработоспособный или изношенный датчик положения дроссельной заслонки может вызвать разовое выплескивание топлива из инжектора и нестабильный холостой ход, поскольку ЕСМ считывает, что дроссельная заслонка в данный момент меняет свое положение. Неполадка в любой из цепей датчика положения дроссельной заслонки должна вызвать присвоение кода неисправности (DTC) Р0121 или Р0122. В случае присвоения одного из кодов неисправности ЕСМ заменит значение по умолчанию датчика положения дроссельной заслонки, и в некоторой степени характеристики автомобиля будут компенсированы.
Код неисправности Р0121 является причиной высоких оборотов холостого хода.
Снятие
1. Отключите «-» провод АКБ.

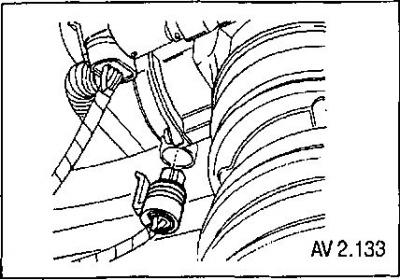

2. Снимите разъем датчика положения дроссельной заслонки.

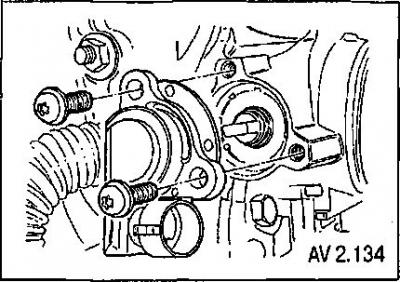

3. Снимите крепежные болты датчика положения дроссельной заслонки и дроссель.
Установка
1. При закрытом клапане дроссельной заслонки установите датчик TP на вал дроссельной заслонки. Совместите датчик TP с отверстиями болтов.
2. Затяните крепежные винты датчика положения дроссельной заслонки моментом 2 Нм.
3. Подключите разъем датчика ТР.
4. Подключите «-» провод АКБ.
