Общие характеристики
| Характеристика | Значение |
| Количество цилиндров | 4 |
| Тип | рядный |
| Рабочий обьем | 1,598 л |
| Диаметр цилиндра | 79,0 мм |
| Ход поршня | 81,5 мм |
| Степень сжатия | 9,5:1 |
| Порядок работы цилиндров | 1-3-4-2 |
| Максимальная мощность | 78 кВт при 6000 об/мин |
| Максимальный крутящий момент | 142 Нм при 4000 об/мин |
| Система питания | Система распределенного впрыска, производитель: Siemens или Kemsco |
| Топливо | Неэтилированный бензин с октановым числом не менее 91 |
| Тип свечей зажигания | NGK, BKR6E-11 |
| Зазор в электродах свечей зажигания | 1,0-1,1 мм |
Блок цилиндров
| Характеристика | Значение |
| Диаметр цилиндра | 79,0 мм |
| Отклонения от круглой формы (макс) | 0,0065 мм |
| Конусность (макс) | 0,07 мм |
Поршень
| Характеристика | Значение |
| Диаметр | 78,97 мм |
| Зазор между поршнем и стенкой цилиндра | 0,03 мм |
Поршневые кольца
| Компрессионные, зазор в стыке | Верхнее | 0,15-0,3 мм |
| 2-е компрессионное | 0,3-0,5 мм | |
| Осевой зазор в канавке поршневого кольца | Верхнее | 0,05-0,09 мм |
| 2-е компрессионное | 0,06-0,1 мм |
Поршневой палец
| Диаметр | 18,000 мм |
| Смещение пальца | 0,5-0,7 мм |
Распределительный вал
| Подъем кулачков впускных клапанов | 7,2 мм | |
| Подъем кулачков выпускных клапанов | 7,2 мм | |
| Торцевое биение | 0,1-0,25 мм | |
| Наружный диаметр шейки распределительного вала | №1 | 29,935-29,95 мм |
| №2 | 26,935-26,95 мм | |
| №3 | 26,935-26,95 мм | |
| №4 | 26,935-26,95 мм | |
| №5 | 26,935-26,95 мм | |
| Наружный диаметр подшипника | №1 | 30,0-30,021 мм |
| №2 | 27,0-27,021 мм | |
| №3 | 27,0-27,021 мм | |
| №4 | 27,0-27,021 мм | |
| №5 | 27,0-27,021 мм |
Масляный насос
| Зазор между корпусом масляного насоса и наружным ротором | 0,400-0,484 мм |
| Боковой зазор наружного ротора | 0,045-0,100 мм |
| Боковой зазор внутреннего ротора | 0,035-0,085 мм |
| Свободная длина пружины клапана | 81 мм |
Коленчатый вал
Коренная шейка
| Диаметр | 55 мм |
| Конусность (макс) | 0,005 мм |
| Отклонение от круглой формы (макс) | 0,004 мм |
| Зазор коренного подшипника | 0,026-0,042 мм |
| Биение торца коленчатого вала | 0,1 мм |
Шатунная шейка
| Диаметр | 43 мм |
| Конусность (макс) | 0,005 мм |
| Отклонение от круглой формы (макс) | 0,004 мм |
| Зазор подшипника шатуна | 0,019-0,070 мм |
| Боковой зазор шатуна | 0,070-0,242 мм |

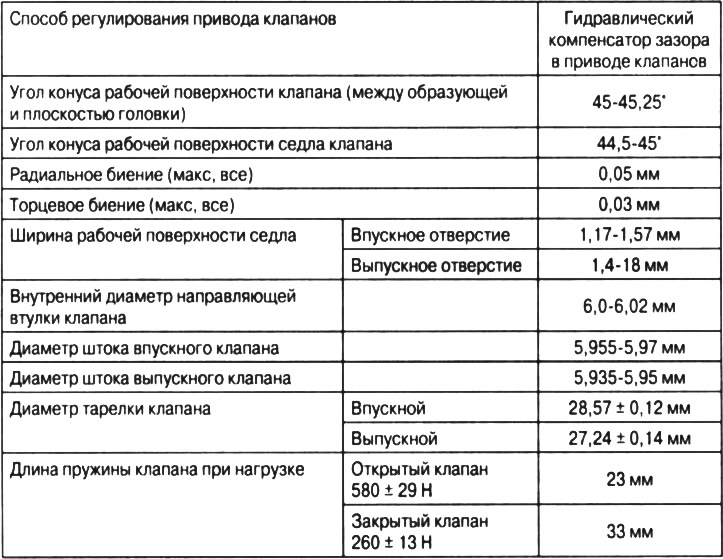

Клапанный механизм
