Диагностика подвески (Chevrolet Captiva 1)

Общая диагностика

Неисправности в рулевом управлении, подвеске, шинах и колесах могут проявляться при функционировании нескольких систем. При проведении диагностики обращайте внимание на все системы. Некоторые неполадки, такие как необычный или чрезмерный износ шин, а также односторонний износ протектора могут возникать как результат энергичной манеры вождения автомобиля. Прежде всего выполните пробный выезд. По возможности, проведите этот выезд с участием заказчика.

Затем перейдите к предварительным проверкам, указанным ниже. Устраните все отклонения от нормы.

Предварительные проверки

Проверки	Операция, действие
Проверьте, накачаны ли шины и равномерен ли их износ.	Накачайте шины до требуемого давления.
Проверьте, нет ли люфта или износа в месте соединения рулевой колонки и рулевого механизма.	Затяните стяжные болты промежуточного вала. Замените промежуточный вал, если потребуется.
Проверьте, нет ли плохо закрепленных или поврежденных деталей у передней и задней подвески, рулевого механизма, рычагов и тяг.	Затяните крепления передней и задней подвески. Затяните болты кронштейнов крепления рулевого механизма. Затяните стяжные болты промежуточного вала. Замените переднюю и заднюю подвеску, если потребуется. Замените рулевой механизм, если потребуется. Замените промежуточный вал, если потребуется.
Проверьте, не деформированы ли шины.	Выполните проверку на биение при свободном вращении. Выполните подбор-монтаж шин.
Проверьте балансировку колес, убедитесь в отсутствии деформации колес, а также износа или недостаточной фиксации колесных подшипников.	Выполните балансировку колес. Замените колеса. Замените колесные подшипники.
Проверьте натяжение приводного ремня насоса усилителя рулевого управления.	Натяните приводной ремень насоса усилителя рулевого управления.
Проверьте, нет ли утечек в системе усилителя рулевого управления. Проверьте также уровень жидкости в усилителе рулевого управления.	Устраните утечки. Проверьте рулевое управление с усилителем. Долейте жидкость для рулевого управления с усилителем, если необходимо.

Боковой увод автомобиля

Проверки	Операция, действие
Проверьте правильность подбора и одинаковость шин.	Замените шины.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.
Проверьте боковое усилие, действующее на радиальную шину.	Проверьте углы установки колес. Переставьте колеса и шины в сборе. Замените шины, если потребуется.
Проверьте углы установки передних колес.	Отрегулируйте углы установки передних колес.
Проверьте углы установки передних колес.	Переустановите узел шестерни и распределительного клапана в сборе. Замените узел шестерни и распределительного клапана в сборе, если потребуется.
Проверьте, нет ли прихватывания передних тормозов.	Отрегулируйте передние тормоза.

Необычный или чрезмерный износ шин

Проверки	Операция, действие
Проверьте углы установки передних и задних колес.	Отрегулируйте углы установки передних и задних колес.
Проверьте, не слишком ли велик угол схождения передних и задних колес.	Отрегулируйте угол схождения передних и задних колес.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.
Проверьте балансировку шин.	Отбалансируйте шины.
Проверьте на износ амортизаторы.	Замените амортизаторы.
Проверьте шины на вращение.	Переставьте шины. Замените шины, если потребуется.
Проверьте, не перегружен ли автомобиль.	Не допускайте перегрузки автомобиля.
Проверьте достаточно ли давление в шинах.	Накачайте шины до требуемого давления.

Односторонний износ протектора

Проверки	Операция, действие
Проверьте правильность угла схождения передних и задних колес.	Отрегулируйте угол схождения передних и задних колес.
Проверьте, что рычаг подвески не скручен и не погнут.	Замените рычаг подвески.

Подскакивание колеса

Проверки	Операция, действие
Проверьте балансировку шины и колеса.	Отбалансируйте шину или колесо.
Проверьте правильность работы амортизаторов.	Замените амортизаторы.

Шимми, тряска или вибрация

Проверки	Операция, действие
Проверьте балансировку шины и колеса.	Отбалансируйте шину или колесо.
Проверьте, не слишком ли велико биение ступиц колес.	Измерьте биение фланца ступицы. Замените ступицу, если потребуется.
Проверьте, не слишком ли велик дисбаланс тормозного барабана или тормозного диска.	Отрегулируйте тормоза. Замените тормозной диск или тормозной барабан, если потребуется.
Проверьте на износ наконечники поперечных рулевых тяг.	Замените крайние рулевые тяги.
Проверьте балансировку колеса.	Выполните балансировку колеса.
Проверьте на износ нижний шаровой шарнир.	Замените нижний шаровой шарнир.
Проверьте, не слишком ли велико биение колеса.	Измерьте биение колеса. Замените колесо, если потребуется.
Проверьте, не слишком ли велико радиальное биение шины и колеса в сборе под нагрузкой.	Выполните подбор-монтаж шины на колесе.

Затрудненное рулевое управление

Проверки	Операция, действие
Проверьте предварительный натяг рулевого механизма.	Отрегулируйте предварительный натяг подшипника рейки.
Проверьте гидравлическую систему. Измерьте манометром давление в системе усилителя рулевого управления.	Замените уплотнения и шланги, если потребуется.
Проверьте, не возникает ли в рулевом механизме заедание или схватывание.	Смажьте рулевой механизм. Отремонтируйте или замените рулевой механизм, если потребуется.
Проверьте затяжку креплений рулевого механизма.	Затяните гайки и болты кронштейнов крепления рулевого механизма.

Чрезмерный люфт рулевого управления

Проверки	Операция, действие
Проверьте, нет ли износа и достаточна ли затяжка подшипников передних колес.	Замените подшипники передних колес.
Проверьте затяжку креплений рулевого механизма.	Затяните гайки и болты кронштейнов крепления рулевого механизма.
Проверьте, нет ли люфта или износа в месте соединения рулевой колонки и рулевого механизма.	Затяните стяжные болты промежуточного вала. Замените промежуточный вал, если потребуется.
Проверьте предварительный натяг рулевого механизма.	Отрегулируйте предварительный натяг подшипника рейки.

Плохая способность к самовозврату в среднее положение

Проверки	Операция, действие
Проверьте, достаточно ли смазаны шаровые шарниры и наконечники поперечных рулевых тяг.	Замените шаровые шарниры и крайние рулевые тяги.
Проверьте шаровые шарниры на заедание.	Замените шаровой шарнир
Проверьте рулевую колонку на заедание.	Смажьте рулевую колонку. Замените рулевую колонку, если потребуется.
Проверьте углы установки передних колес.	Отрегулируйте углы установки передних колес.
Проверьте предварительный натяг рулевого механизма.	Отрегулируйте предварительный натяг подшипника рейки.
Проверьте, не застрял ли клапан.	Смажьте узел шестерни и распределительного клапана. Замените узел шестерни и распределительного клапана в сборе, если потребуется.
Проверьте, не возникает ли заедание промежуточного вала в рулевом механизме.	Замените промежуточный вал.

Необычный шум в передней подвеске

Проверки	Операция, действие
Проверьте, достаточно ли смазаны шаровые шарниры и наконечники поперечных рулевых тяг.	Замените шаровые шарниры и крайние рулевые тяги.
Проверьте, не повреждены ли детали подвески.	Замените поврежденные детали подвески.
Проверьте на износ втулки рычагов и наконечники поперечных рулевых тяг.	Замените втулки рычагов или поперечные рулевые тяги.
Проверьте крепления соединительного звена штанги стабилизатора.	Затяните крепления соединительного звена штанги стабилизатора.
Проверьте, затянуты ли колесные гайки.	Затяните колесные гайки.
Проверьте, затянуты ли болты и гайки подвески.	Затяните болты или гайки подвески.
Проверьте на износ амортизаторы и узлы крепления телескопических стоек.	Замените амортизаторы. Затяните болты узлов крепления стоек.
Проверьте правильность расположения пружин телескопических стоек.	Установите пружину стойки в правильное положение.

Рыскание автомобиля или плохая управляемость

Проверки	Операция, действие
Проверьте правильность подбора и одинаковость шин.	Замените шины.
Проверьте, достаточно ли смазаны шаровые шарниры и наконечники поперечных рулевых тяг.	Замените шаровые шарниры и крайние рулевые тяги.
Проверьте на износ амортизаторы.	Замените амортизаторы.
Проверьте крепления соединительного звена штанги стабилизатора.	Затяните крепления соединительного звена штанги стабилизатора.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.
Проверьте предварительный натяг рулевого механизма.	Отрегулируйте предварительный натяг подшипника рейки.
Проверьте углы установки передних и задних колес.	Отрегулируйте углы установки передних и задних колес.

Неустойчивость управления автомобилем при торможении

Проверки	Операция, действие
Проверьте, нет ли износа и достаточна ли затяжка подшипников передних колес.	Замените подшипники передних колес.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.
Проверьте, нет ли утечки из колесного тормозного цилиндра или суппорта.	Замените колесный цилиндр или суппорт.
Проверьте, не деформированы ли диски.	Замените диски.
Проверьте правильность и одинаковость угла продольного наклона оси поворота колес.	Если угол продольного наклона оси поворота лежит вне диапазона допустимых значений, то проверьте раму и, если потребуется, отремонтируйте ее.

Пониженная или неодинаковая высота кузова относительно колес

Проверки	Операция, действие
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.
Проверьте, не перегружен ли автомобиль.	Не допускайте перегрузки автомобиля.
Проверьте, правильно ли выбрана пружина и не ослабла ли она.	Замените пружину.

Слишком "мягкая" подвеска

Проверки	Операция, действие
Проверьте на износ амортизаторы.	Замените амортизаторы.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.

Слишком "жесткая" подвеска

Проверки	Операция, действие
Проверьте правильность выбора амортизаторов.	Замените амортизаторы.
Проверьте правильность выбора пружины.	Замените пружину.

Кузов наклоняется или раскачивается на поворотах

Проверки	Операция, действие
Проверьте крепления соединительного звена штанги стабилизатора.	Затяните крепления соединительного звена штанги стабилизатора.
Проверьте на износ амортизаторы и узлы крепления телескопических стоек.	Замените амортизаторы. Затяните болты узлов крепления стоек.
Проверьте, не перегружен ли автомобиль.	Не допускайте перегрузки автомобиля.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.

"Пробои" подвески

Проверки	Операция, действие
Проверьте на износ амортизаторы.	Замените амортизаторы.
Проверьте, не перегружен ли автомобиль.	Не допускайте перегрузки автомобиля.
Проверьте, нет ли сломанных или осевших пружин.	Замените пружину.

Отдача на рулевом колесе на неровностях дороги

Проверки	Операция, действие
Проверьте, нет ли воздуха в системе усилителя рулевого управления.	Удалите воздух из системы усилителя рулевого управления.
Проверьте затяжку креплений рулевого механизма.	Затяните гайки и болты кронштейнов крепления рулевого механизма.
Проверьте, нет ли люфта или износа в месте соединения рулевой колонки и рулевого механизма.	Затяните стяжные болты промежуточного вала. Замените промежуточный вал, если потребуется.
Проверьте, затянуты ли наконечники поперечных рулевых тяг.	Затяните наконечники поперечных рулевых тяг. Замените крайние рулевые тяги, если потребуется
Проверьте, нет ли износа и достаточна ли затяжка подшипников передних колес.	Замените подшипники передних колес.

Рывки или подергивание рулевого колеса

Проверки	Операция, действие
Проверьте гидравлическую систему. Измерьте манометром давление в системе усилителя рулевого управления.	Замените уплотнения и шланги, если потребуется.
Проверьте, не заедает ли клапан рулевого механизма.	Очистите узел шестерни и распределительного клапана Замените узел шестерни и распределительного клапана в сборе, если потребуется.
Проверьте, натянут ли приводной ремень насоса усилителя рулевого управления.	Отрегулируйте натяжение приводного ремня насоса усилителя рулевого управления.

Вогнутость шин

Проверки	Операция, действие
Проверьте углы установки передних и задних колес.	Отрегулируйте углы установки передних и задних колес.
Проверьте на износ амортизаторы.	Замените амортизаторы.
Проверьте, нет ли износа или недостаточной затяжки колесных подшипников.	Замените колесные подшипники.
Проверьте, не слишком ли велико биение шины или колеса.	Выполните подбор-монтаж шин. Замените шины, если потребуется. Замените колеса, если потребуется.
Проверьте на износ шаровой шарнир.	Замените шаровой шарнир
Проверьте предварительный натяг рулевого механизма.	Отрегулируйте предварительный натяг подшипника рейки.

Увод автомобиля при разгоне

Увод автомобиля вправо может возникать при большом дросселировании на некоторых переднеприводных автомобилях, имеющих ведущие оси разной длины. Этот увод вправо вызван тем, что правая ведущая ось длиннее левой, из-за чего создается разница в угловом положении ведущих осей. У автомобилей, имеющих промежуточные валы, длина осей почти одинакова.



Неравенство длин ведущих осей приводит к возникновению момента, увеличивающего положительное схождение левого переднего колеса. Момент, увеличивающий схождение, становится заметным при ускорении автомобиля, начатом с места или при небольшой начальной скорости.

Порядок проверки

1. Прикрепите небольшой кусочек липкой ленты в верхней средней точке рулевого колеса.

2. Определите поворот рулевого колеса в дюймах, необходимый для сохранения прямолинейного движения автомобиля при резком ускорении.

3. Сравните эту величину с измеренной на других таких же автомобилях.

Увод автомобиля при разгоне может возрастать под действием следующих факторов:

• Отличия в сборках шин и колес. Этот фактор оказывает наибольшее влияние на увод автомобиля при разгоне. Немного меньший диаметр правой передней шины приводит к увеличению момента, вызывающего увод вправо.
• Большая разница в давлении в правой и левой шинах.
• Расшатанность во втулках рычагов подвески, в поперечных рулевых тягах или в креплениях рулевого механизма. Расшатанность при действии крутящего момента делает возможным большее смещение вперед и положительное схождение соответствующего переднего колеса по сравнению с другим колесом. Расшатанные элементы подвески могут приводить при торможении к уводу в противоположную сторону.
• Повышенная высота передней части кузова относительно колес. Это может приводить к увеличению угла наклона ведущей оси и вилянию передних колес на скорости от 24 до 48 км/час (от 15 до 30 миль/час).
• Заедание или чрезмерно плотные соединения ведущих осей. Плотные соединения ведущих осей или увеличенная высота передней части кузова относительно колес также могут приводить к вилянию передних колес на скорости от 24 до 48 км/час (от 15 до 30 миль/час).
• Неправильность установки, износ или расшатанность подвесок двигателя приводит к неблагоприятному отклонению от нормы углов расположения ведущих осей.

Меры по устранению этих неисправностей приведены в этой части, в разделе «Общая диагностика» .

В число причин возникновения эффекта, сходного с уводом автомобиля при разгоне, входят:

• Неправильная установка углов передних или задних колес.
• Неправильная установка или дефект рамы.
• Повреждение передней подвески.
• Неправильная установка задней поперечины.

Ступица и подшипник

Чтобы проверить, нет ли люфта в ступице и подшипнике в сборе, выполните следующее:

1. Приподнимите автомобиль и установите его на предусмотренные для этого опоры.

2. Снимите заднее колесо. См. Часть 2Е. Шины и колеса.

3. Снимите суппорт и диск тормоза. См. Часть 4Е. Задние тормоза.

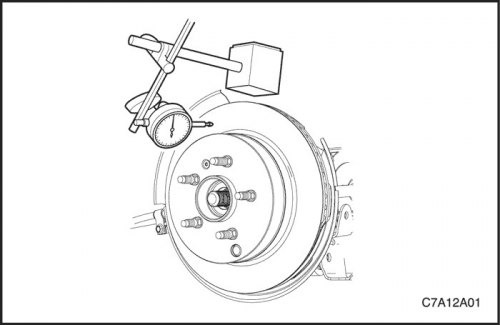

4. Установите циферблатный индикатор с магнитным основанием на какую-либо неподвижную часть автомобиля.

5. Рукой подвигайте ступицу колеса вдоль оси вращения. Если перемещение ступицы колеса превышает 0,04 мм (0,002 дюйма), то замените ступицу и подшипник в сборе. См. Часть 2D. Задняя подвеска.

6. Установите суппорт и диск тормоза. См. Часть 4Е. Задние тормоза.

7. Установите заднее колесо. См. Часть 2Е. Шины и колеса.

8. Опустите автомобиль.
