Для проверки соберите схему согласно рис. 7-7. Отсоедините провод общего вывода трех дополнительных диодов от штекера «D+» регулятора напряжения и примите меры, чтобы наконечник отсоединенного провода не замкнулся с массой генератора. К штекеру «D+» регулятора присоедините провод от аккумуляторной батареи через выключатель 1. Таким образом, обмотка возбуждения будет питаться только от аккумуляторной батареи.

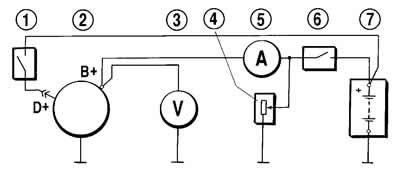

Рис. 7-7. Схема соединений для проверки генератора осциллографом:
1 - выключатель;
2 - генератор;
3 - вольтметр;
4 - реостат;
5 - амперметр;
6 - выключатель;
7 - аккумуляторная батарея.
Включите электродвигатель стенда и доведите частоту вращения ротора до 1500-2000 мин⁻¹. Выключателем 6 отключите аккумуляторную батарею от клеммы «В+» генератора и реостатом 4 установите ток отдачи 10 А.
Проверьте по осциллографу напряжение на клемме «В+» генератора. При исправных диодах и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 7-8, I). Если имеется обрыв в обмотке статора либо обрыв или короткое замыкание в диодах выпрямительного блока — форма кривой резко меняется: нарушается равномерность зубцов и появляются глубокие впадины (рис. 7-8, II и III).

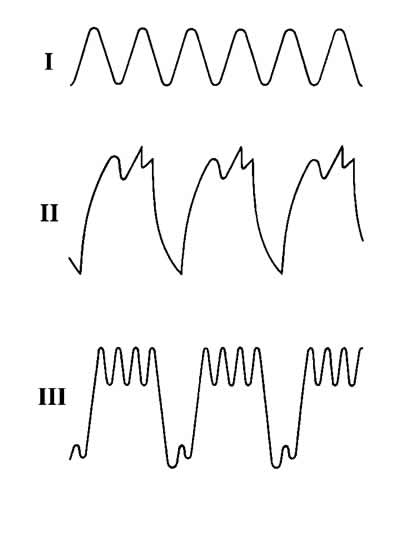

Рис. 7-8. Форма кривой выпрямленного напряжения генератора:
I - генератор исправен;
II - диод пробит;
III - обрыв в цепи диода (обмотке статора).
Проверив форму кривой напряжения на клемме «B+» генератора и убедившись, что она имеет нормальный вид, проверяют напряжение на штекере «D» генератора при отсоединенном проводе от штекера «D+» регулятора напряжения. Штекер «D» является общим выводом трех дополнительных диодов (см. рис. 7-5), питающих обмотку возбуждения при работе генератора. Форма кривой напряжения здесь также должна иметь правильную пилообразную форму. Неправильная форма кривой свидетельствует о повреждении дополнительных диодов.
