Съдържание: Премахване ↧ Монтиране ↧
Подреждане на вентила. 36 - сензор за скорост на автомобила (в зависимост от модела), 66 - клапан на съединителя на преобразувателя на въртящия момент, 69 - превключвател за налягане, 108 - вторична маслена помпа (само модел MZZ), 367a - клапан за превключване на предавките 1-2, 367b - клапан за превключване на предавките 2-3, 377 - клапан за регулиране на налягането, 394 - клапан за превключване на предавките 3-2, 396 - вентил за импулсна модулация на съединителя на преобразувателя на въртящия момент.
Премахване
1. Отстранете филтъра на автоматичната скоростна кутия.
2. Извадете батерията на 1-2 скорости.
Внимание: Необходимо е да отстраните акумулатора на 1-2 предавки само ако вентилът за регулиране на налягането се обслужва.

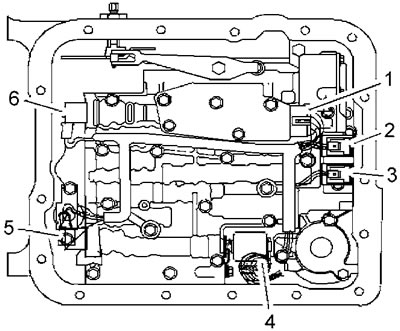

3. Изключете вътрешните съединители:
- сензор за положение на клапана на регулатора на налягането (1);
- 1-2 клапана за превключване на скоростите (2);
- 2-3 клапан за превключване на скоростите (3);
- клапани за регулиране на налягането (4);
- вентил за модулация на ширината на импулса на съединителя (5);
- 3-2 клапан за превключване на скоростите (6).

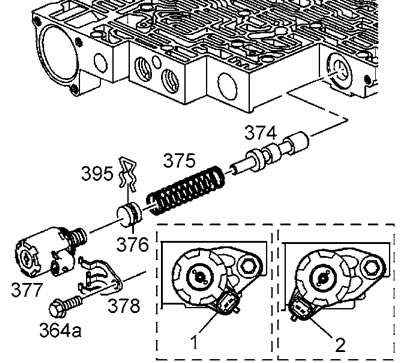

4. Развийте болта (364a), закрепващ държача (378) на клапана за регулиране на налягането.
5. Отстранете клапана за регулиране на налягането (377).
6. Свалете фиксатора (395) на клапана за превключване на предавките 1-2 и свалете клапана (367a).
7. Свалете фиксатора на клапана за 2-3 превключвания (395) и свалете клапана (367b).
8. Свалете фиксатора на клапана за 3-2 превключвания (395) и свалете клапана (394).
Монтиране
9. Монтажът се извършва в обратен ред.
Премахване на държачите на клапаните. A - 1-2 клапан за превключване на скоростите (367A), B - 2-3 клапан за превключване на скоростите (367B), C - 3-2 клапан за превключване на скоростите (394).
