Засцерагальнікі, рэле і лямпы (Chevrolet Aveo T200)

Топкія засцерагальнікі на аўтамабілі згрупаваны ў два блокі. Адзін блок размешчаны ў салоне аўтамабіля злева пад прыборнай панэллю, іншы (засцерагальнікі і рэле) - у маторным адсеку поруч пашыральнага бачка сістэмы астуджэння рухавіка.

Для таго каб замяніць перагарэлы засцерагальнік, адкрыйце вечка і выміце засцерагальнік з гнязда пры дапамозе здымніка. Няспраўны засцерагальнік можна вызначыць па які перагарэў дроце. Новы засцерагальнік варта ўсталёўваць замест які перагарэў толькі пасля таго, як будзе вызначана і ўхіленая чыннік няспраўнасці. Дазваляецца выкарыстоўваць толькі стандартныя электрычныя засцерагальнікі, разлічаныя на пэўную велічыню намінальнага току (гл. табліцу ніжэй). Велічыня намінальнага току паказана на корпусе кожнага засцерагальніка.

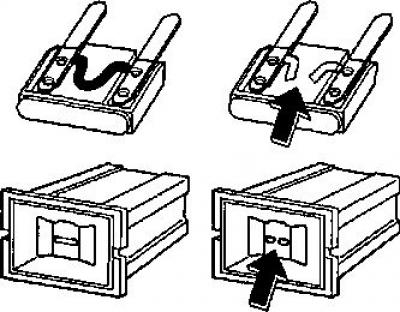

Топкі засцерагальнік і здымнік для яго вымання: 1 - спраўны; 2 - які перагарэў.

Намінальны ток, А	Колер засцерагальніка
10	Чырвоны
15	Блакітны
20	Жоўты
30	Ружовы

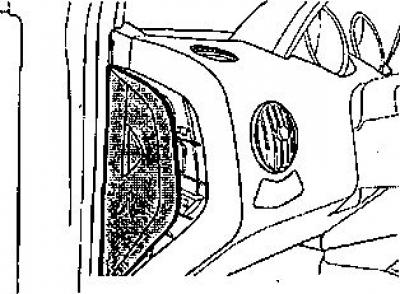

Размяшчэнне блока засцерагальнікаў у салоне

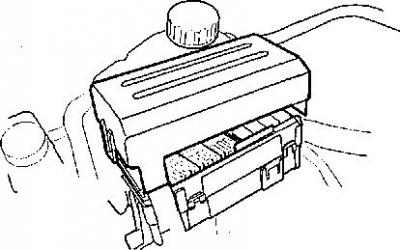

Размяшчэнне блока засцерагальнікаў у маторным аддзеле
