8. Для получения доступа к электродвигателю заднего нагнетателя снимите боковую панель обивки (см. главу 11, раздел 12).
9. Для снятия нагнетателя действуйте в соответствии с последовательностью, проиллюстрированной на фотографиях, не забывая читать сопроводительные надписи. Для отделения вентилятора от электродвигателя отверните гайку вала электродвигателя (см. иллюстрацию 10.5).

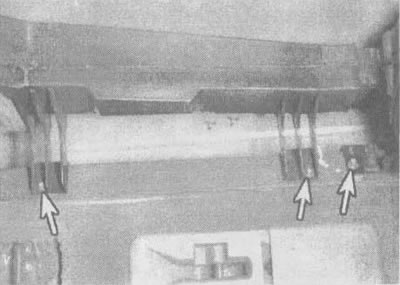

10.9а. Отверните болты крепления нижнего воздуховода, нижний болт заднего испарителя и болт вентилятора (указаны стрелками) |

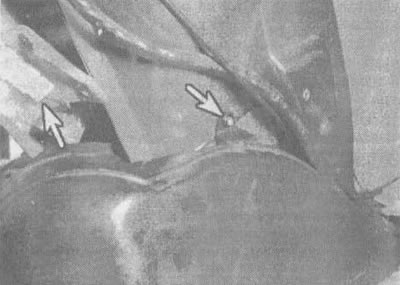

10.9б. Снимите покрытие с электрического разъема и рассоедините его (указан левой стрелкой). Отверните болт верхнего заднего испарителя и электродвигателя нагнетателя (правая стрелка) |

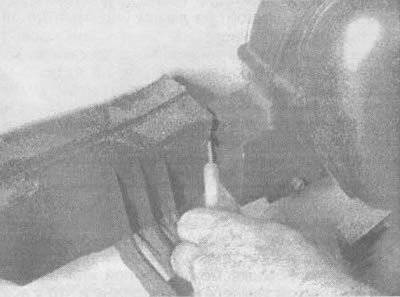

10.9в. С помощью маленькой отвертки отожмите задний испаритель и нагнетатель от нижнего воздуховода |

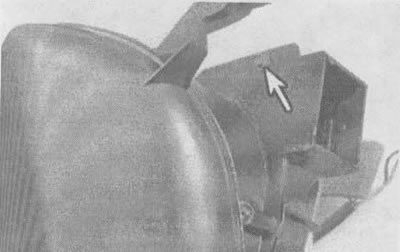

10.9г. Чтобы снять вентилятор нагнетателя, отверните винт передней крышки (указан стрелкой)... |

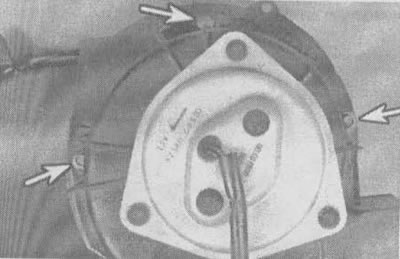

10.9д. ...и винты крепления задней крышки (указаны стрелками) и снимите узел |

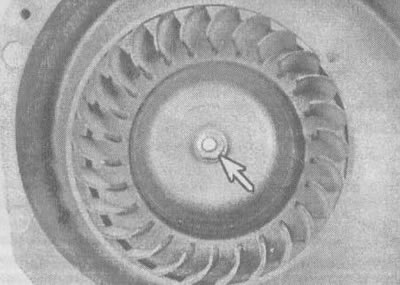

10.5. Отверните гайку (указана стрелкой) с вала электродвигателя и вытяните вентилятор (гайка отворачивается по часовой стрелке) |
10. Установка производится в обратном порядке.
