Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Защелка
1. Снимите решетку радиатора (см. подраздел 9). Выкрутите болты и отсоедините защелку (см. иллюстрацию 10.10). Отцепите пружину и, воспользовавшись плоскогубцами, отсоедините наконечник троса от защелки (см. иллюстрацию).

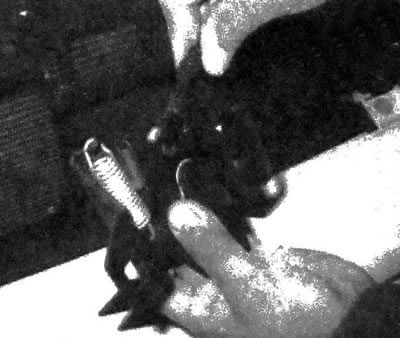

11.1. Чтобы отсоединить трос от механизма замка капота, подденьте наконечник троса и отсоедините его от защелки. Воспользовавшись плоскогубцами, отсоедините наконечник оболочки троса, расположенный в прорези защелки
2. Установка производится в обратной последовательности снятия. Защелка должна быть установлена таким образом, чтобы обеспечивалась надежность фиксации крышки, и отбойники слегка сжимались под закрытой крышкой (см. подраздел 10).
Трос
3. Отсоедините трос от замка капота, как описано в п. 1
4. Отсоедините трос от жгута проводки двигателя. Привяжите к имеющемуся тросу отрезок провода, что облегчит установку нового троса.
5. Чтобы открыть доступ к тросу открывания капота и его рукоятке, выполняя процедуру в салоне, снимите панель облицовки порога водительской двери, а также облицовку передней боковины, расположенную со стороны водителя (см. иллюстрации).

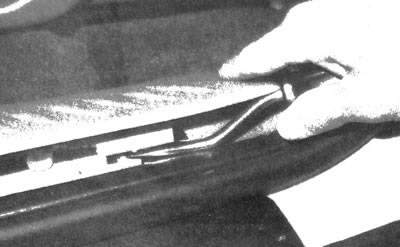

11.5а. Крепко захватите и оттяните облицовку порога

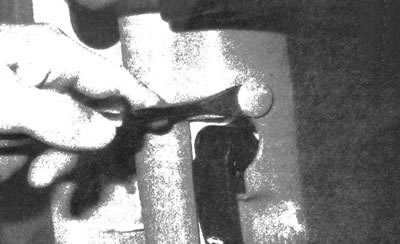

11.5b. Подденьте и вытяните фиксатор, затем оттяните расположенную со стороны водителя облицовку боковины, пропуская при этом ее через прорезь рукоятку троса открывания крышки капота
6. Воспользовавшись плоскогубцами, вытяните наконечник оболочки троса из выступа, имеющегося на рамке рукоятки (см. иллюстрацию).

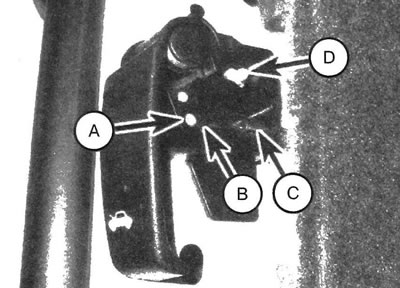

11.6. Выведите наконечник оболочки троса (А) из выступа (В), затее, воспользовавшись плоскогубцами, поверните наконечник оболочки (С) и выведите его из кронштейна; чтобы отсоединить рукоятку троса, открутите гайку (D)
Примечание: если необходимо заменить рукоятку, выкрутите единственный болт крепления и снимите ее с кузовной панели.
7. Проследите за направлением троса до его вхождения в перегородку моторного отсека, затем подденьте и отсоедините от перегородки резиновое кольцо. Втяните рукоятку вместе с тросом в салон.
8. Отвяжите отрезок провода, который использовался в качестве направляющей, от старого троса, затем привяжите провод к новому тросу.
9. Вытяните провод в моторный отсек так, чтобы новый трос дотянулся до замка крышки капота. Вставьте резиновое кольцо в перегородку так, чтобы оно надежно закрепилось с обеих сторон кузовной панели. Для правильной установки в перегородку резиновое кольцо необходимо вталкивать со стороны салона пальцами.
10. Остаток сборки проводится в обратной последовательности процедуры снятия.
