Предупреждение: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. подраздел 28).
1. Отсоедините отрицательный провод аккумулятора.
2. Снимите крышки кожуха рулевой колонки и выключатель замка режима парковки (см. главу 11 и подраздел 8).
3. Чтобы снять цилиндр замка, введите ключ и поверните его по часовой стрелке в положение Start. Вдавите фиксирующий штифт и вытяните из замка зажигания цилиндр вместе с ключом (см. иллюстрацию).
9.3. Вдавите фиксатор и вытяните цилиндр вместе с ключом
4. При необходимости стяните блок противоугонной системы с втулки цилиндра замка.
5. Отсоедините один многоштырьковый и два одинарных разъема, затем снимите выключатель (см. иллюстрации).

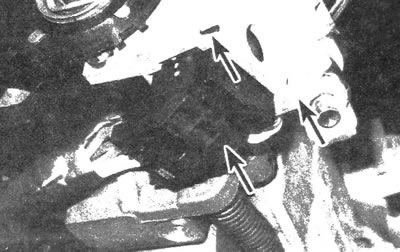

9.5а. Снимите электрический элемент выключателя зажигания (отмечен нижней стрелкой) поддев его двумя отвертками, введенными в специально предусмотренные отверстия (отмечены верхними стрелками)

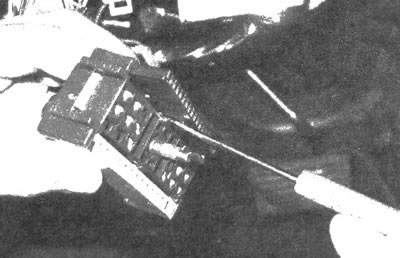

9.5b. Отсоедините от разъема,расположенного на перегородке кузова, разъемы выключателя указателей поворотов и многофункционального переключателя

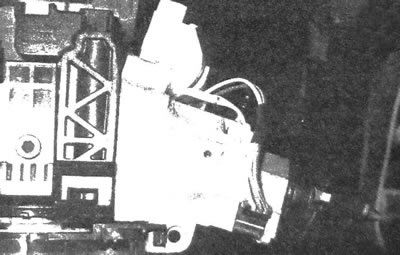

9.5с. Поверните разъем противоугонной системы на 90°, затем отсоедините установочную направляющую и электрический разъем
6. При установке цилиндра необходимо совместить фиксатор с пазом, имеющимся в кожухе. После этого втолкните цилиндр так, чтобы произошла фиксация его стопора.
7. Остаток процедуры сборки выполняется в обратной последовательности снятия.
