Távolítsa el az első ajtókárpitot (lásd Az első ajtó kárpitjának eltávolítása) és egy védőfóliát (lásd Az első ajtó üvegének eltávolítása).
Összekötjük az ablakemelő motor-reduktor bekötési blokkját a kapcsolóblokk vezetékblokkjával és megemeljük az ablakot.

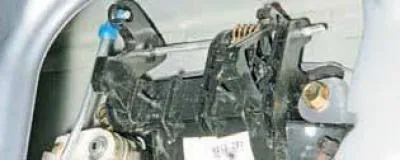

Csavarhúzóval nyomja meg a két rúd műanyag bilincseit…

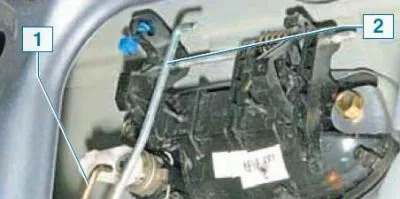

…és válassza le az 1-es rudat a zár hengerszerkezetének karjáról és a 2-es rudat a külső fogantyú karjáról.

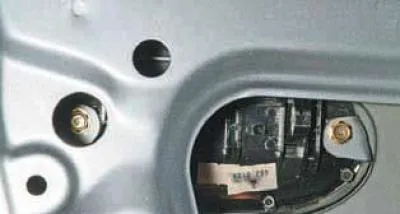

Egy 10 mm-es, hosszabbítós aljzattal csavarja ki a külső fogantyút rögzítő két csavart…

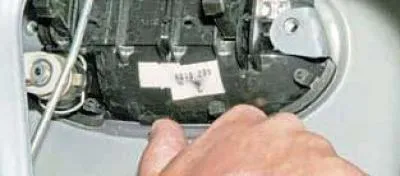

…és megnyomja a fogantyúzárat…

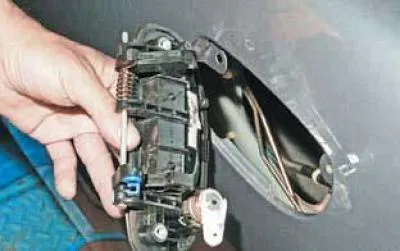

…levesszük.
A zár hengeres mechanizmusa a külső fogantyú eltávolítása nélkül cserélhető.
Az érthetőség kedvéért egy eltávolított fogantyún mutatjuk be a műveleteket.

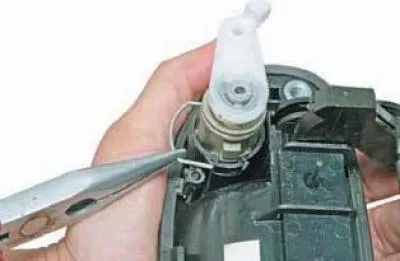

Fogó segítségével távolítsa el a rugórögzítőt..

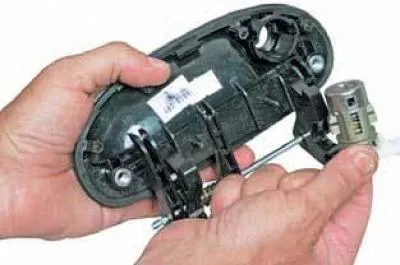

…és kivesszük a zár hengeres szerkezetét.
Az ajtózár eltávolításához válassza le a rudakat a zárhenger mechanizmus karjáról és a külső ajtókilincs karjáról (lásd fent).

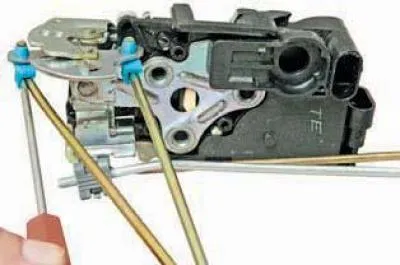

Csavarhúzóval csavarja le a műanyag rögzítőt a belső ajtókilincs rúdról (az áttekinthetőség kedvéért egy eltávolított záron látható)…

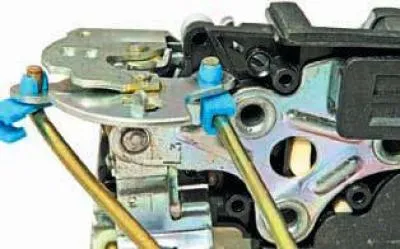

…elmozdítjuk a rögzítőt a rúdtól, és leválasztjuk a rudat a zárról.
Hasonlóképpen leválasztjuk a belső fogantyú másik rúdját a zárról.

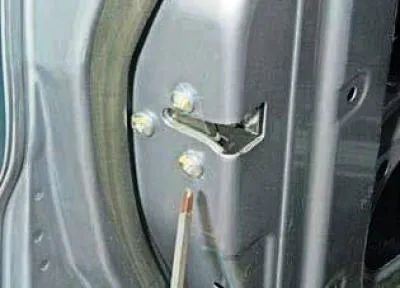

Egy Phillips csavarhúzóval csavarja ki az ajtózárat rögzítő három csavart…

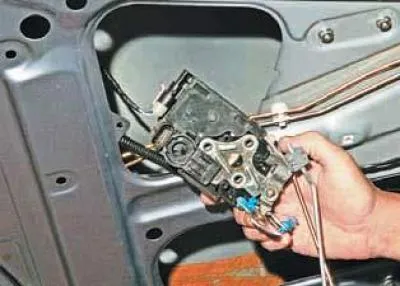

…és a központi zár kapcsolójával és a külső kilincs két rúdjával együtt kiszedjük a belső ajtólapon lévő technológiai lyukon keresztül.

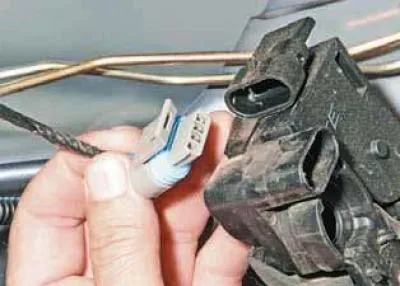

A zár megnyomása után leválasztjuk a kábelköteg blokkot a központi zár kapcsolójáról.
A zár hengermechanizmusának rúdjának leválasztásához…

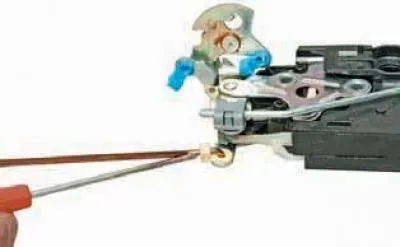

…csavarhúzóval nyomjuk meg a műanyag rúdrögzítőt…

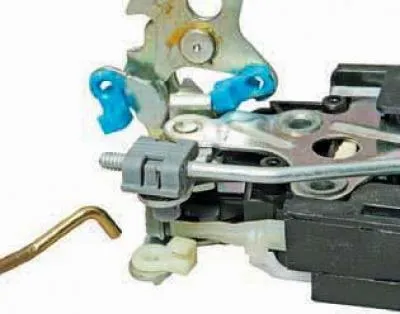

…és vegye ki a rudat a rögzítőből.
A külső fogantyú rúdjának leválasztásához…

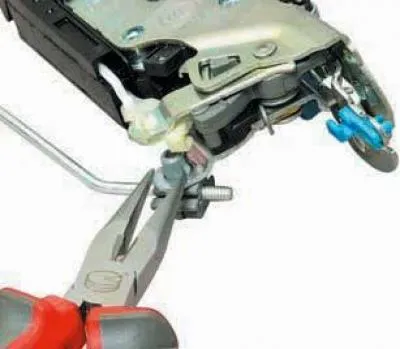

…fogóval összenyomjuk a műanyag rúdtartó két szirmát…

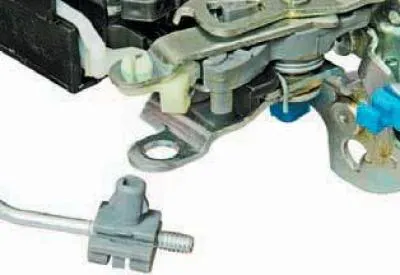

…és vegye ki a rúdtartót a rögzítőkar furatából.
A belső ajtókilincs eltávolításához válassza le a két rudat a zárról (lásd fent).

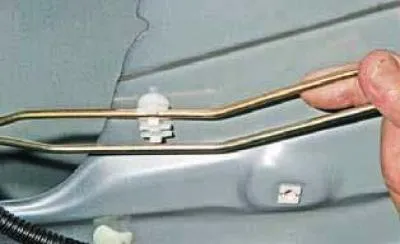

A belső ajtókilincs mindkét rúdját eltávolítjuk a műanyag tartó hornyaiból.

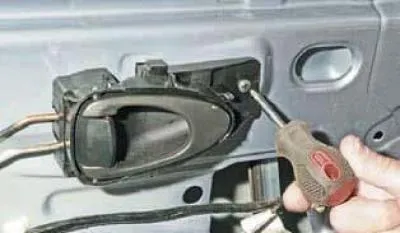

Phillips csavarhúzóval csavarja ki a csavart, amely a belső fogantyú alját rögzíti…

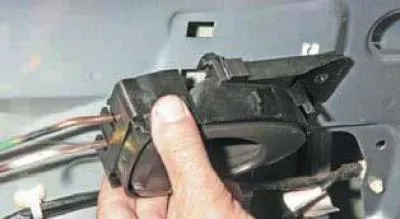

…és előre mozgatva eltávolítjuk a fogantyú alapjának füleit a belső ajtópanel téglalap alakú lyukaiból.

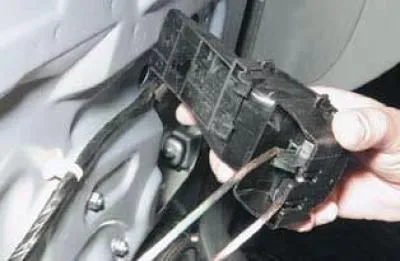

A belső fogantyút a rudakkal együtt eltávolítjuk.

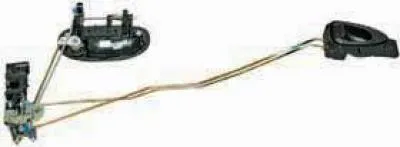

Első ajtózár elektromos zárhajtással, külső és belső kilincsekkel
Az ajtózárat, a zár hengerszerkezetét, a külső és belső kilincseket fordított sorrendben szereljük be.
Az ajtóburkolat felszerelése előtt ellenőrizze az ajtózár mechanizmusának működését.
Ha a külső ajtókilincs nem működik megfelelően, állítsa be a rúd hosszát a műanyag rúdtartó elforgatásával.
