Tartalomjegyzék: Eltávolítás ↧ Telepítés ↧
Eltávolítás
1. Távolítsa el az összes csuklópánttal kapcsolatos panelt és alkatrészt.
2. Távolítsa el a felesleges tömítőanyagot a zsanérról, és rajzolja meg a zsanér felszerelésének körvonalát az állványon.

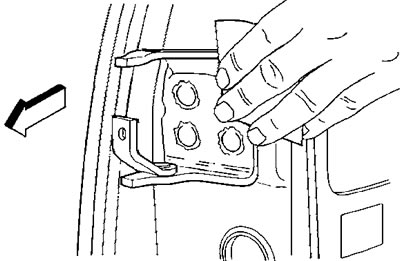

3. 100 mesh-es vagy finomabb csiszolópapírral csiszolja meg a csuklópánt felületét, amíg a négy hegesztési pont meg nem jelenik.
4. Használjon középső lyukasztót a hegesztési pontok középpontjának megjelölésére.

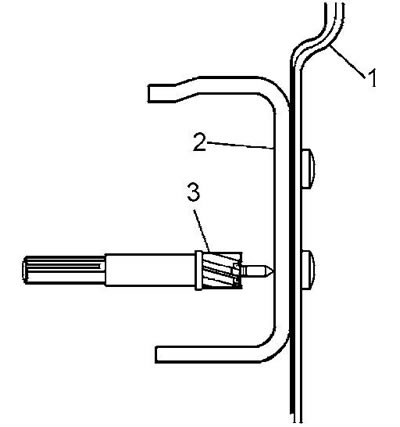

5. Egy 13 mm átmérőjű süllyesztővel (3) fúrja ki a hegesztési pontokat a csuklópánt (2) alján.
Figyelem: Ne fúrjon bele az ajtókeretbe (1).
6. Távolítsa el a hurkot. Ha szükséges, ütögessük le a hurkot vésővel.
7. Távolítson el minden hegesztési maradékot az ajtókeretről.
Telepítés
1. Javítsa meg az állványon a csuklópánt eltávolítása által okozott sérüléseket.
2. Helyezze az új zsanért az oszlopra a régi zsanér eltávolítása előtt készített jelölések segítségével.
3. Jelölje be a huroklyukak középpontját.
4. 3 mm-es fúróval készítsen előfuratokat a kereten.
5. 11,5 mm-es fúróval készítse el az utolsó lyukakat a keretben.
Megjegyzés: A fúró átmérőjének pontosan 11,5 mm-nek kell lennie.
6. Tisztítsa meg a zsanérülést.
7. Vigyen fel korróziógátló alapozót az ülésre.
8. Tisztítsa meg az ajtókeret hátoldalán lévő merevítőlemez felszerelési területét.
9. Vigyen fel tömítőanyagot a zsanérok és a merevítőlemezek üléseire.

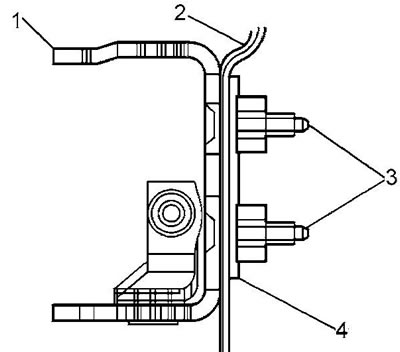

10. Igazítsa a csuklópántot (1) és a merevítőlemezt (4) az ajtókeret (2) furataihoz, és szerelje be a csavarokat (3). Húzza meg a csavarokat. Meghúzási nyomaték 25 Nm.
11. Ha szükséges, fesse le az új zsanért.
12. Helyezze vissza az eltávolított paneleket és alkatrészeket.
