Eltávolítás
1. Távolítsa el az összes csuklópánttal kapcsolatos panelt és alkatrészt.
2. Távolítsa el a felesleges tömítőanyagot a zsanérról, és rajzolja meg a zsanér felszerelésének körvonalát az állványon.
3. 100 mesh-es vagy finomabb csiszolópapírral csiszolja meg a csuklópánt felületét, amíg a négy hegesztési pont meg nem jelenik.
4. Használjon középső lyukasztót a hegesztési pontok középpontjának megjelölésére.
5. Egy 13 mm-es süllyesztő segítségével fúrja ki a hegesztési pontokat a zsanéralapban.
Figyelem: Ne fúrjon bele a testoszlopba.

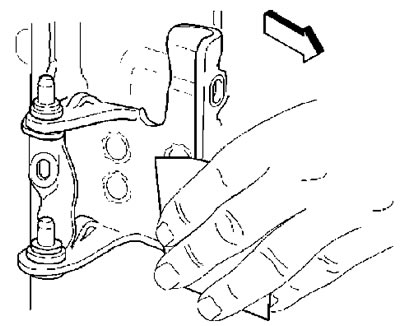

6. Távolítsa el a hurkot. Ha szükséges, ütögessük le a hurkot vésővel.
7. Távolítson el minden hegesztési maradékot a karosszériaoszlopról.
Telepítés
1. Javítsa meg az állványon a csuklópánt eltávolítása által okozott sérüléseket.
2. Helyezze az új zsanért az oszlopra a régi zsanér eltávolítása előtt készített jelölések segítségével.
3. Középső lyukasztó segítségével jelölje meg a huroklyukak középpontját.
4. 3 mm-es fúróval készítsen vezetőlyukakat az oszlopon.
5. 11,5 mm-es fúróval készítse el az utolsó lyukakat az oszlopon.
Megjegyzés: A fúró átmérőjének pontosan 11,5 mm-nek kell lennie.
6. Tisztítsa meg a zsanérülést.
7. Vigyen fel korróziógátló alapozót az ülésre.

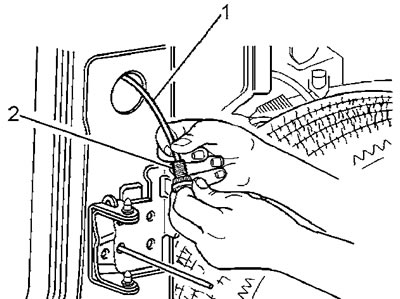

8. Vezesse át a vastag horgászzsinórt (1) az oszlopon lévő hozzáférési nyíláson, a hurokrögzítő csap nyílásán és a csapban (2) lévő lyukon keresztül. Rögzítse a zsinórt egy csomóval.
Megjegyzés: A zsanéros rögzítő csapokat és anyákat a csuklópánttal együtt szállítjuk.
9. Húzza meg a zsinórt, helyezze be a csapot (2) az állvány lyukába a hurok felszereléséhez.
10. A csapot (4) fogva csavarja rá az anyát (1).
11. Szorosan helyezze be a csapot a fogaslécbe, meghúzva az anyát. Oldja ki a vonalat.
12. Ismételje meg a 8-11. lépéseket a fennmaradó rögzítőcsapokkal.
13. Távolítsa el az anyákat.
14. Vigyen fel tömítőanyagot a zsanérülésre.

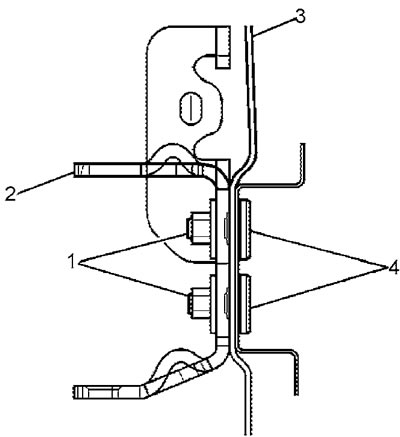

15. Szerelje fel a hurkot (2) az állványra (3). Húzza meg az anyákat (1). Meghúzási nyomaték 25 Nm.
16. Ha szükséges, fesse le az új zsanért.
17. Helyezze vissza az eltávolított paneleket és alkatrészeket.
