Правила безопасного выполнения задания
Берегите руки от защемления дверьми, капотом и крышкой багажника; предупреждайте товарищей о вашем намерении закрыть эти элементы кузова. Сборочные единицы кузова имеют заостренные края, которые при неосторожном обращении могут стать причиной порезов и травм. Будьте осторожны при работе с пружинами. Работайте в перчатках. Руководствуйтесь общими правилами безопасного выполнения практических работ.
Оборудование и инструмент
Автомобили ВАЗ-2105, ВАЗ-2110, АЗЛК-2141, ГАЗ-3110. Стенд с рамкой ветрового стекла легкового автомобиля. Передние двери автомобилей ВАЗ-2105 и ВАЗ-2110 Веревка диаметром до 7 мм, мыло. Ударная отвертка. Стандартный набор ключей. Специальные ключи и приспособления, рекомендуемые автозаводами.
Последовательность выполнения задания
Повторите устройство кузова. Перед началом выполнения задания внутри каждого звена разбейтесь самостоятельно по парам.
Автомобиль ВАЗ-2105. Снимите с автомобиля переднюю дверь, рассмотрите ее устройство, установите на место и отрегулируйте положение двери и замка. Разберите заранее снятую переднюю дверь, рассмотрите взаимодействие деталей механизма подъема стекла, отрегулируйте его и соберите дверь. Разберите заднюю дверь и отрегулируйте стеклоподъемник. Демонтируйте капот и его замок, рассмотрите взаимодействие деталей механизма замка капота, установите на место замок и капот, выполните необходимые регулировки. Снимите со стенда с передней рамкой ветровое стекло и установите его на место. Снимите, разберите, изучите устройство и взаимодействие деталей переднего сиденья, соберите и установите его на место. Демонтируйте панель приборов, снимите отопитель, разберите его, рассмотрите его устройство и соберите. Выполните регулировку отопителя. Соберите панель приборов.
Автомобиль ВАЗ-2110. Демонтируйте передний бампер и переднее крыло, рассмотрите их устройство и установите на место. Выполните регулировку положения переднего крыла. Разберите заранее снятую дверь с электрическим подъемником стекла, изучите его устройство и взаимодействие деталей, выполните необходимые регулировки и соберите. Снимите задний бампер, рассмотрите устройство и крепление на кузове, установите его на место.
Автомобиль АЗЛК-2141. Замените ветровое стекло. Демонтируйте панель приборов, рассмотрите ее устройство и установите на место. Снимите передний бампер, переднее крыло, рассмотрите их устройство, систему крепления на кузове, установите на место и отрегулируйте положение крыла. Рассмотрите замок капота, снимите его, изучите взаимодействие деталей, установите на место и отрегулируйте его.
Автомобиль ГАЗ-3110. Снимите передний бампер, брызговик, облицовку радиатора и переднее крыло. Изучите их устройство, крепление на кузове и установите на место. Выполните регулировку положения переднего крыла. Снимите консоль панели приборов, панель приборов, отопитель. Изучите их устройство, продумайте альтернативный вариант порядка демонтажа и обсудите его с преподавателем. Установите на место демонтированные элементы. Снимите, рассмотрите устройство и установите на место личинку замка передней двери. Наведите порядок на рабочих местах. Ответьте на контрольные вопросы.
Рекомендации по выполнению задания
Кузов автомобиля ВАЗ-2105. Для демонтажа передней двери выбейте палец крепления ограничителя и отсоедините ограничитель от стойки кузова. Придерживая дверь в открытом положении, выверните ударной отверткой винты крепления петель двери к стойке кузова.
Разберите переднюю дверь. Выньте декоративную заглушку ручки подлокотника, выверните винт крепления и снимите его. Слегка утопите розетку под облицовкой ручки стеклоподъемника, передвиньте облицовку вдоль ручки до выхода из кольцевой выточки на оси и снимите ручку стеклоподъемника. Снимите колпачок кнопки блокировки замка, скобу соединения кнопки с тягой блокировки замка и кнопку. Подденьте отверткой облицовку внутренней ручки привода замка открывания двери и снимите ее. Преодолевая сопротивление пружинных пластмассовых держателей, снимите обивку двери и нижний уплотнитель опускного стекла. Демонтируйте передний и задний направляющие желобки опускного стекла. Снимите обе половины заглушки окна. Ослабьте болты крепления натяжного ролика троса стеклоподъемника, выверните четыре винта крепления троса на кронштейнах стекла и снимите трос с роликов. Выньте через верх опускное стекло. Отверните три гайки крепления механизма стеклоподъемника и выньте его. Выверните два винта крепления кронштейна внутренней ручки открывания двери и снимите ее в сборе с кронштейном. Снимите резиновый буфер опускного стекла. Отверните гайки крепления наружной ручки привода замка, отсоедините тягу 14 и снимите ручку (рис. 6.1). Выверните винты крепления замка на торце двери, отсоедините тягу 21 и снимите замок.

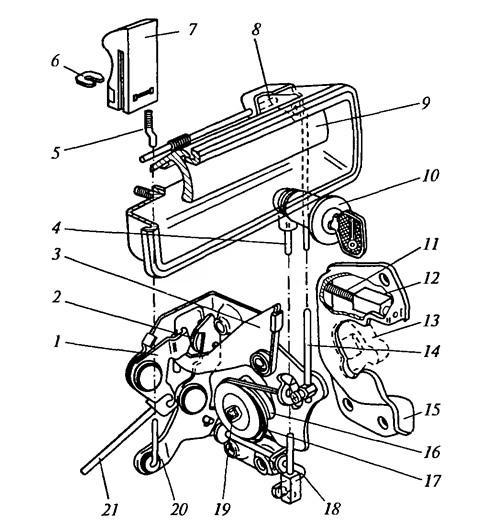

Рис. 6.1. Замок передней левой двери: 1 - рычаг внутреннего привода замка; 2 - пружина рычага блокировки замка; 3 - рычаг наружного привода; 4 - тяга выключателя замка; 5 - тяга кнопки блокировки замка; 6 - скоба; 7 - кнопка блокировки замка; 8 - поводок тяги наружного привода; 9 - наружная ручка замка; 10 - выключатель замка; 11 - пружина сухаря; 12 - сухарь фиксатора; 13 - ротор замка; 14 - тяга наружного привода; 75 - корпус фиксатора замка, 16 - храповик; 17 - пружина центрального валика; 18 - валик выключения замка; 19 - центральный валик; 20 - рычаг блокировки замка; 21 - тяга внутреннего привода замка
Сборку и установку передней двери выполните в последовательности, обратной разборке. При установке стеклоподъемника проверьте правильность укладки троса на барабан: витки троса не должны накладываться друг на друга. После установки механизма стеклоподъемника и троса на ролики отрегулируйте натяжение троса натяжным роликом, величину хода опускного стекла и убедитесь в плавности работы стеклоподъемника. Перед установкой обивки двери проверьте целостность пластмассовых пружинных держателей.
Для регулировки положения двери очертите контуры петель на стойке кузова. Ослабьте винты крепления петель. Смещая петли относительно очерченных контуров, добейтесь равномерного зазора между дверью и дверным проемом.
Отрегулируйте замок передней двери. Очертите контур фиксатора на стойке кузова. Ослабьте болты крепления корпуса 15 фиксатора замка. Если дверь закрывается туго, то фиксатор сместите наружу, если слабо — фиксатор сместите внутрь. Если дверь при закрытии опускается, то фиксатор сместите вверх, если приподнимается (провисание в открытом положении) — фиксатор сместите вниз. Если дверь плохо отпирается внутренней ручкой, то ослабьте винты крепления кронштейна ручки и передвиньте ее.
Для регулировки величины хода опускного стекла снимите обивку, опустите стекло до упора в резиновый буфер и выверните винты прижимных пластин крепления троса к кронштейнам стекла. Доверните ручку стеклоподъемника до совмещения втулки (метки) на передней вертикальной ветви троса с серединой переднего кронштейна стекла. Затяните винты обеих прижимных пластин Плавность работы стеклоподъемника отрегулируйте изменением натяжения троса.
Для регулировки величины хода стекла у задней двери опустите стекло до упора в опускной буфер, поверните ручку стеклоподъемника до предела опускания стекла, а затем — на пол-обо-рота поднимите. Затяните винты прижимных пластин.
Отрегулируйте положение капота и его замка. Капот в проеме кузова должен располагаться с одинаковыми зазорами по периметру. Для регулировки очертите контуры петель, отсоедините упор капота от кронштейна и ослабьте крепления петель. Зазоры отрегулируйте за счет увеличенных отверстий в петлях. Для регулировки замка при открытом капоте очертите контуры корпуса замка и, перемещая замок, добейтесь легкости закрытия капота.
Замените ветровое стекло. Выньте стекло. Снимите рычаги стеклоочистителей, окантовку уплотнителя и, нажимая на верхние углы стекла, выдавите его наружу. Внимание! Напарник должен поддерживать стекло снаружи. Для установки стекла промойте уплотнитель. Наденьте уплотнитель с окантовкой на стекло, начиная с углов. В паз, которым уплотнитель надевается на фланец проема кузова, вложите намыленный шнур при помощи отвертки, начиная с середины нижней части стекла. В стыке сделайте нахлест около 10 см. Установите стекло в проем кузова и, натягивая концы шнура изнутри кузова, постепенно вытягивайте шнур. Напарник должен слегка надавливать на стекло снаружи. При вытягивании шнура уплотнитель вслед за шнуром должен сесть на место. При необходимости стекло осадите легким постукиванием ладонью по верхней части (направление движения — сверху вниз).
Снимите переднее сиденье. Передвиньте его до отказа назад, выверните винт и отверните гайку болта крепления направляющих к полу. Передвиньте сиденье до отказа вперед, выверните винты крепления направляющих к полу и снимите сиденье в сборе. Разберите сиденье. Очистите сборочные единицы от ржавчины, смажьте салазки, оси, резьбу винтовой тяги. Сборку и установку сиденья проведите в обратной последовательности.
Для разборки и регулировки отопителя необходимо снять панель приборов. Снимите панель приборов. Отсоедините провод «масса» от аккумуляторной батареи. Снимите облицовочный кожух вала рулевого управления. Выньте заглушки и, вывернув винты, снимите щиток приборов. Отсоедините колодки и штекеры проводов от приборов (для легкости сборки повесьте бирки). Снимите ручку гидрокорректора фар, отверните гайку его крепления и выньте корректор из панели приборов. Снимите полку, боковину и корпус вещевого ящика. Снимите рукоятки с рычагов управления отопителем, облицовку рычагов управления отопителем. Выверните четыре винта нижнего крепления панели к поперечине передка. Через проемы щитка приборов и вещевого ящика отверните четыре гайки верхнего крепления панели приборов. Отсоедините вставку. Снимите панель приборов и отсоедините провода от прикуривателя
Для демонтажа отопителя переведите в крайнее правое положение рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателем. Ослабьте стяжные хомуты и отсоедините от патрубков отопителя резиновые шланги для подвода и отвода жидкости. Выверните внутри отсека двигателя два болта крепления уплотнителя и снимите его. Выверните болты крепления кронштейна рычагов управления, ослабьте болты скоб крепления оболочек гибких тяг, отсоедините тяги и снимите кронштейн. Снимите воздуховод, левое и правое сопла обогрева боковых стекол, преодолевая сопротивление защелок. Отожмите защелки и корпуса крепления заслонки воздухопровода обогрева бокового стекла, снимите правый, а затем левый воздуховоды. Снимите четыре пружинные скобы и кожух вентилятора в сборе. Отверните четыре гайки крепления кожуха радиатора и снимите кожух радиатора и воздухопровод обогрева ветрового стекла. Обратите внимание на то, что под одной гайкой находится провод «масса». Разберите частично отопитель. Снимите две пружинные скобы и выньте вентилятор из кожуха. Отверните гайки крепления скоб и снимите воздухораспределительную крышку. Отожмите изнутри кожуха защелки корпусов заслонок, снимите их в сборе с заслонками. Отсоедините тяги от рычагов заслонок.
Сборку и установку отопителя и панели приборов проведите в обратной последовательности. Перед установкой панели приборов проверьте и отрегулируйте тяги управления отопителем. Поставьте рычаги крана и крышки воздухопритока в положение полного закрытия, а заслонку обогрева ветрового стекла — в положение полного открытия. Закрепите оболочки тяг на кронштейне так, чтобы рычаги не доходили до конца в кронштейнах (3 — 7 мм).
Кузов автомобиля ВАЗ-2110. Снимите передний бампер. Обратите внимание на наличие воздуховодов охлаждения передних тормозов. Снимите задний бампер. Разберите дверь с электроподъемником, рассмотрите его устройство и соберите. Снимите переднее крыло. Установите снятые кузовные элементы на место. Перед затягиванием винтов крепления крыла подгоните его по зазорам и выступаниям по отношению к другим элементам кузова.
