Obsah: Vľavo ↧ Na pravej strane ↧
Vľavo
1. Demontujte svetlomety.
2. Odstráňte podporné vzpery chladiča.
3. Odstráňte hornú konzolu zadného blatníka. Uvoľnite skrutky a odstráňte montážnu konzolu predného krídla. Uťahovací moment 9 Nm.

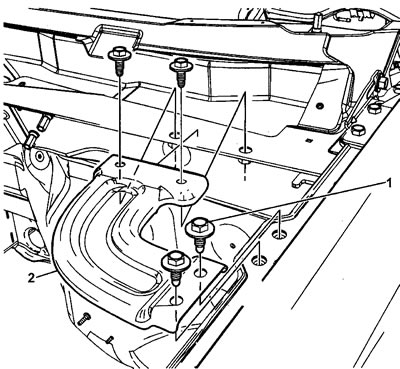

Demontáž držiaka predného blatníka
4. Vyberte priehradku na pomocnú batériu.
5. Odstráňte ľavý záves kapoty.
6. Odstráňte ľavú tyč kapoty.
7. Odstráňte jednotku rozvodu energie pod kapotou.
8. Odstráňte vložku podbehu ľavého predného kolesa.
9. Odskrutkujte skrutky (1) a (2) zaisťujúce krídlo. Uťahovací moment 25 Nm.
10. Odstráňte upevňovacie spony krídla (3).
11. Odskrutkujte matice (4) zaisťujúce krídlo. Uťahovací moment 25 Nm.
12. Odstráňte krídlo (5).
Na pravej strane
1. Demontujte svetlomety.
2. Odstráňte horný držiak zadného blatníka.
Uvoľnite skrutky a odstráňte montážnu konzolu predného krídla (pozri obrázok "Demontáž konzoly predného krídla"). Uťahovací moment 9 Nm.
3. Odstráňte kryt vzduchového filtra.
4. Odstráňte misku krytu vzduchového filtra.
5. Odstráňte expanznú nádrž z krídla a zaistite ju na boku.
6. Vyberte hlavný zásobník batérie.
7. Odstráňte pravý záves kapoty.
8. Odstráňte pravú tyč kapoty.
9. Odstráňte vložku pravého predného blatníka.

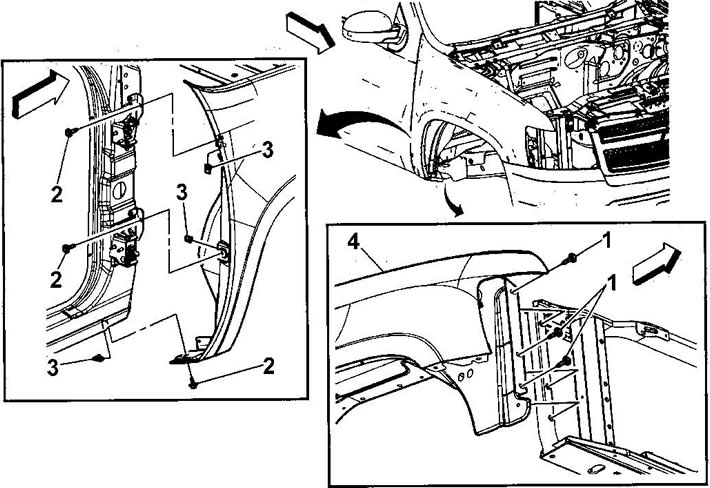

10. Odskrutkujte skrutky (1) a (2) zaisťujúce krídlo. Uťahovací moment 25 Nm.
11. Odstráňte upevňovacie spony krídla (3).
12. Odstráňte krídlo (4).
