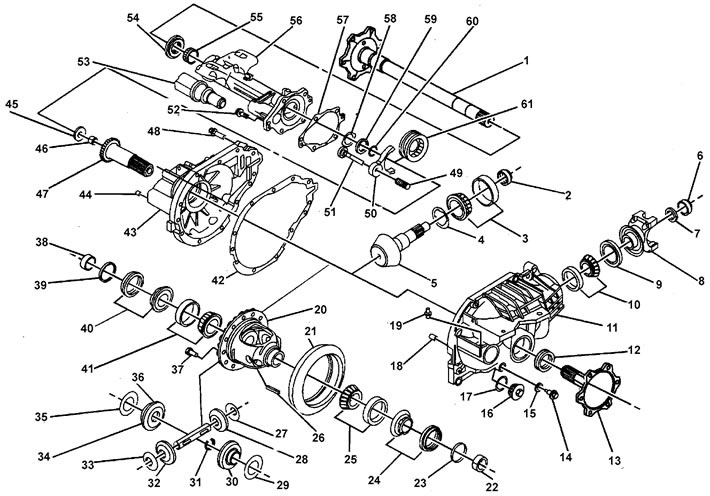

8.25-palcový prevodovka, prepínateľné nápravy, neskoro modely. 1 - polovičný hriadeľ; 2 - rozpera pre hnacie koleso prevodovky; 3 - ložisko hnacieho kolesa reduktora; 4 - nastavovacia podložka; 5 - predný prevod prevodovky; 6 - matica na upevnenie vidlice kardanového kĺbu; 7 - podložka; 8 - vidlica kardanového kĺbu; 9 - olejové tesnenie; 10 - ložisko hnacieho kolesa reduktora; 11 - skriňa prevodovky; 12 - olejové tesnenie; 13 - polovičný hriadeľ; 14 - vypúšťacia zátka; 15 - tesniaca podložka; 16 - úrovňová zástrčka; 17 - tesniaci krúžok; 18 - vodiaci čap; 19 - vsuvka odvzdušňovacej hadice; 20 - pohár diferenciálu; 21 - hnané ozubené koleso reduktora; 22-nápravové ložisko hriadeľa; 23 - poistný krúžok; 24 - zostava puzdra a vložky; 25 - miskové ložisko diferenciálu; 26 - poistný čap nápravy hnacieho prevodu; 27 - prítlačná podložka hnacieho kolesa diferenciálu; 28 - ozubené koleso diferenciálu; 29 - prítlačná podložka bočného ozubeného kolesa diferenciálu; 30 - bočný prevod diferenciálu; 31 - poistný krúžok hriadeľa nápravy; 32 - ozubené koleso diferenciálu; 33 - prítlačná podložka pastorka diferenciálu; 34 - bočný prevod diferenciálu; 35 - bočná podložka ozubeného kolesa; 36 - os hnacieho ozubeného kolesa diferenciálu; 37 - skrutka hnaného kolesa prevodovky; 38 - ložisko hriadeľa nápravy; 39 - poistný krúžok; 40 - zostava puzdra a vložky; 41 - miskové ložisko diferenciálu; 42 - tesnenie; 43 - kryt skrine prevodovky; 44 - vodiaci čap; 45 - prítlačná podložka vnútorného výstupného hriadeľa; 46 - Vnútorné ložisko výstupného hriadeľa; 47 - výstupný hriadeľ; 48 - skrutka krytu; 49 - Vnútorná pružina vidlice spojky; 50 - vidlica spojky; 51 - Tyč vidlice spojky; 52 - skrutka; 53 - Mostový záberový pohon; 54 - olejové tesnenie; 55 - ložisko; 56 - mostný nosník; 57 - tesnenie; 58 - Držiak prítlačnej podložky; 59 - prítlačná podložka; 60 - poistný krúžok; 61 - radiaca spojka.
