Попередження: автомобілі, описані в цьому посібнику, обладнані системою пасивної безпеки (SRS), відомою також як система пневмоподушок. Перед проведенням робіт в області розташування елементів даної системи слід відключити її живлення, тому що в результаті випадкового розгортання подушок можна отримати тяжку травму (див. розділ 12).
Центральна консоль
1. Підкладіть клини під колеса, щоб не допустити скочування автомобіля. Слід зазначити, що в ході виконання даної процедури доведеться вивести селектор із положення Park і вимкнути гальмо стоянки.
2. Викрутіть гвинт, яким кріпиться рукоятка важеля селектора автоматичної коробки передач (див. ілюстрацію). Стисніть чохол важеля селектора з боків, щоб від'єднати фіксатори, потім зніміть рукоятку і чохол.

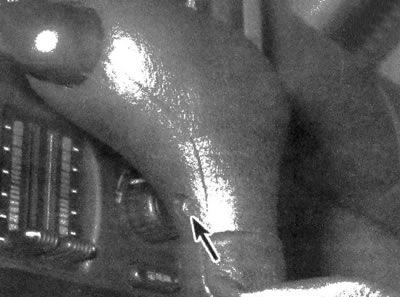

23.2. Викрутіть гвинт важеля селектора
3. При виконанні процедури на автомобілі Oldsmobile необхідно натиснути кнопку рукоятки важеля селектора, одночасно з цим втиснути вперед виступ відмикання замка і перемістити важіль селектора назад до упору. Викрутіть гвинти та від'єднайте фіксатори, якими кріпиться облицювальна накладка консолі, а потім зніміть накладку.
4. На інших моделях необхідно відкрити кришку консолі та викрутити шість гвинтів, якими ящик для приладдя кріпиться до консолі (див. ілюстрацію). Підніміть та зніміть скриньку

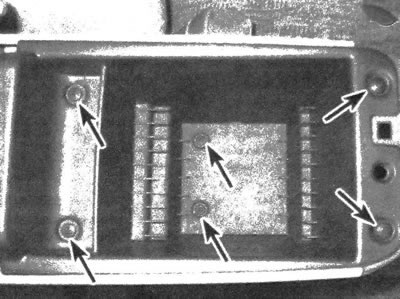

23.4. Викрутіть гвинти, розташовані всередині, і зніміть ящик для приладдя
5. Викрутіть гвинти кріплення консолі (див. ілюстрацію).

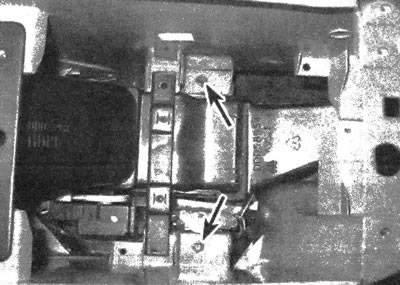

23.5. Викрутіть гвинти кріплення консолі
6. Підніміть важіль гальма до упору.
7. При виконанні процедури на автомобілі Oldsmobile необхідно від'єднати два елементи кріплення консолі до панелі приладів, розташовані спереду консолі.
8. Підніміть та посуньте консоль, щоб відкрити доступ до електричних роз'ємів, що розташовані під нею. Від'єднайте роз'єми, опустіть важіль гальма до половини ходу і зніміть консоль з автомобіля.
9. Установка проводиться у зворотній послідовності зняття.
Верхня консоль
10. При виконанні процедури на передній секції верхньої консолі необхідно викрутити два гвинти, розташовані ззаду. Від'єднайте два фіксатори, розташовані попереду, опустіть консоль, від'єднайте електричні роз'єми та зніміть консоль з автомобіля.
11. При виконанні процедури на задній секції верхньої консолі необхідно викрутити чотири гвинти її кріплення. Опустіть секцію консолі та зніміть її з автомобіля.
12. Установка проводиться у зворотній послідовності зняття.
