Процедура идентификации

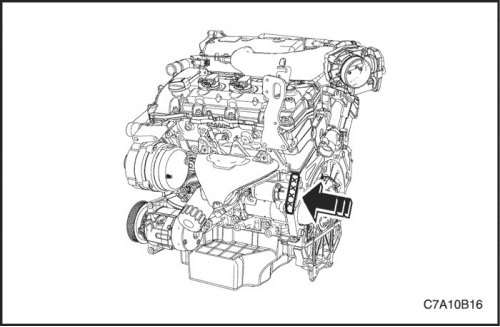

1. Номер двигателя проштампован на блоке цилиндров под выпускным коллектором двигателя № 6. Убедиться в том, что номер двигателя имеет вид "10HMA XXXXX~"
2. Если номер двигателя "10HMC XXXXX~", перейти к разделу "Привод регулирования фаз газораспределения в сборе (двигатель HMC)".
Необходимое оборудование
EN-46105 Комплект инструментов для блокировки распределительного вала
EN-46108 Комплект инструментов для удерживания цепи привода распределительных валов
EN-46111 Приспособление для проворачивания коленчатого вала
Внимание! Установка фаз газораспределения требуется во всех случаях, когда была затронута система привода распределительных валов и необходимо убедиться, что не оказалась нарушенной требуемая взаимосвязь между какой-либо цепью и звездочкой. Даже в том случае, если это относится только к одной звездочке, при многократных вращениях коленчатого вала не будут воспроизводиться условия, в которых возможно поддержание правильных фаз газораспределения. Для установки фаз газораспределения, если это потребуется, необходимо следовать инструкциям по установке компонентов цепи вторичного привода распределительных валов ряда цилиндров 2.
Процедура снятия
Ряд цилиндров 1
1. Снять крышку головки цилиндров ряда цилиндров 1. См. «Крышка головки цилиндров» в данном разделе.
2. Демонтировать датчик положения распределительного вала. См. Часть 1F3, Органы управления двигателем - HFV6 3.2L.
3. Снять электромагнитные клапаны привода регулирования фаз газораспределения См. Часть 1F3, Органы управления двигателем - HFV6 3.2L.
4. Снимите шкив коленчатого вала. См. «Шкив коленчатого вала» в этом разделе.
5. Установить на коленчатый вал приспособление EN-46111 для его проворачивания.

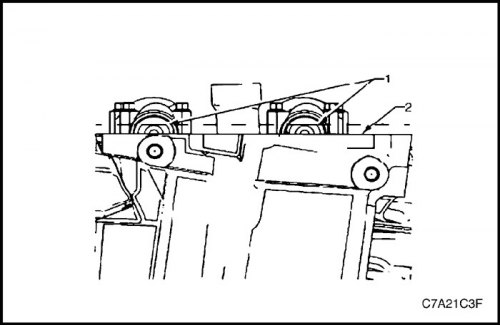

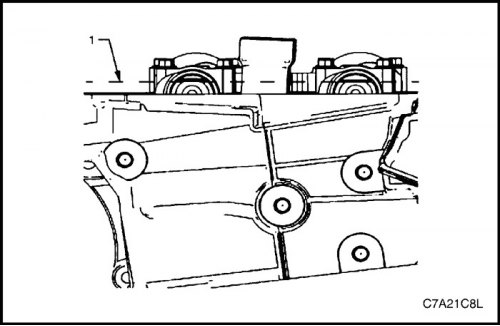

6. Повернуть коленчатый вал так, чтобы распределительные валы находились в нейтральном положении, при котором цепь натянута слабо. Лыски (1) распределительного вала будут параллельны поверхности стыка (2) с крышкой головки цилиндров.

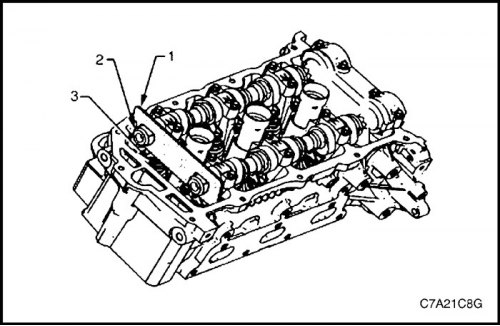

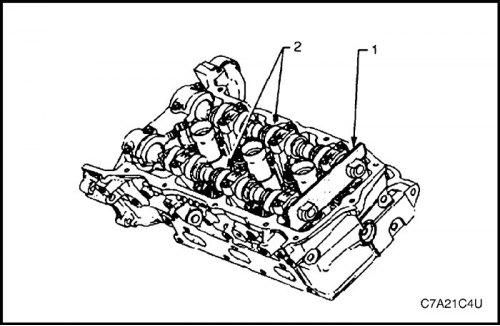

7. Установить приспособление EN-46105-1 (1) на распределительные валы (2) ряда цилиндров 1 головки цилиндров (3).
Примечание:

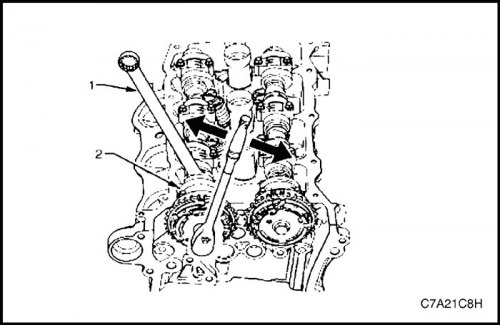

Чтобы исключить вращение распределительного вала / двигателя, следует использовать гаечный ключ (1), установив его на шестигранник (2) распределительного вала. Разбирать масляный насос следует только при поиске причин неисправностей, связанных со смазочной системой. Разобранный масляный насос не подлежит повторному использованию и его следует заменить.
На этом этапе не следует снимать болт привода регулирования фаз газораспределения.
8. Отпустить болт привода регулирования фаз газораспределения.
Примечание: Если цепь привода распределительных валов уже снята, то следует перейти к операции 12.
Внимание! Необходимо чтобы захваты приспособления EN-46108 полностью охватывали цепь привода распределительных валов, барашковые гайки были затянуты, а цепь натянута.

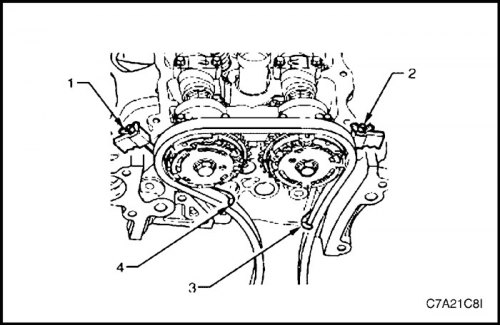

9. Установить приспособление EN-46108 (1 и 2) для удержания (3 и 4) цепи привода распределительных валов.
10. Сильно затянуть барашковые гайки приспособления EN-46108.
Примечание: Пометить цепь привода распределительных валов и приводы регулирования фаз газораспределения, чтобы обеспечить правильную последующую сборку.
11. Пометить цепь привода распределительных валов и, в соответствующих местах, оба привода регулирования фаз газораспределения.

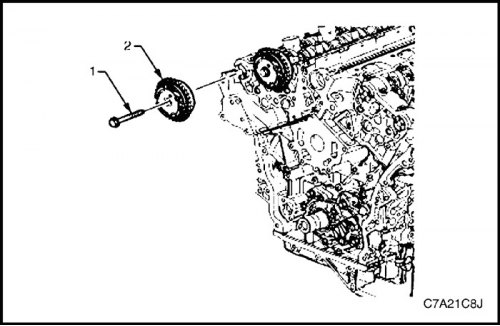

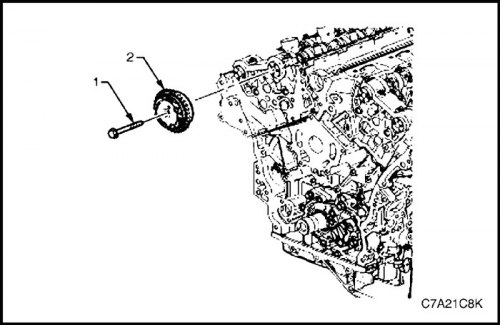

12. Снять болт (1) крепления привода (2) регулирования фаз газораспределения выпускного распределительного вала ряда цилиндров 1 и снять привод.

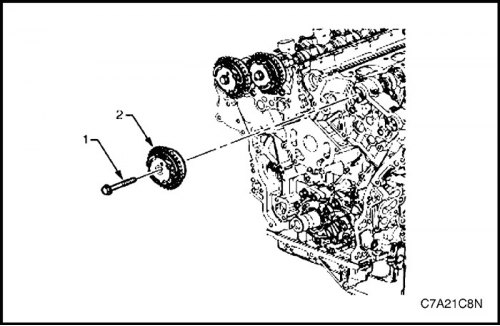

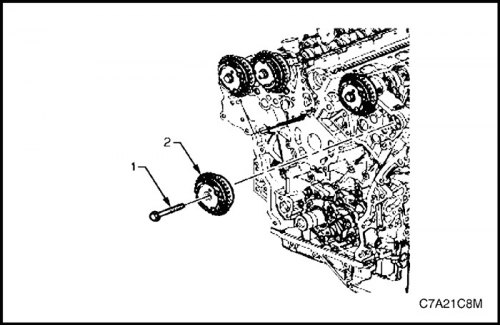

13. Снять болт (1) крепления привода (2) регулирования фаз газораспределения впускного распределительного вала ряда цилиндров 1 и снять привод.
Ряд цилиндров 2
1. Снять крышку головки цилиндров ряда цилиндров 2. См. «Крышка головки цилиндров» в данном разделе.
2. Демонтировать датчик положения распределительного вала. См. Часть 1F3, Органы управления двигателем - HFV6 3.2L.
3. Снять электромагнитные клапаны привода регулирования фаз газораспределения См. Часть 1F3, Органы управления двигателем - HFV6 3.2L.
4. Снимите шкив коленчатого вала. См. «Шкив коленчатого вала» в этом разделе.
5. Установить на коленчатый вал приспособление EN-46111 для его проворачивания.
6. Повернуть коленчатый вал так, чтобы распределительные валы находились в нейтральном положении, при котором цепь натянута слабо. Лыски (1) распределительного вала будут параллельны поверхности стыка (2) с крышкой головки цилиндров.
7. Установить приспособление EN-46105-1 (1) на распределительные валы (2) ряда цилиндров 2 головки цилиндров.
Примечание:
Чтобы исключить вращение распределительного вала / двигателя следует использовать гаечный ключ (1), установив его на шестигранник (2) распределительного вала.
На этом этапе не следует снимать болт привода регулирования фаз газораспределения.
8. Отпустить болт привода регулирования фаз газораспределения.
Примечание: Если цепь привода распределительных валов уже снята, то следует перейти к операции 12.
Внимание! Необходимо чтобы захваты приспособления EN-46108 полностью охватывали цепь привода распределительных валов, барашковые гайки были затянуты, а цепь натянута.
9. Установить приспособление EN-46108 (1 и 2) для удержания (3 и 4) цепи привода распределительных валов.
10. Сильно затянуть барашковые гайки приспособления EN-46108.
Примечание: Пометить цепь привода распределительных валов и приводы регулирования фаз газораспределения, чтобы обеспечить правильную последующую сборку.
11. Пометить цепь привода распределительных валов и, в соответствующих местах, оба привода регулирования фаз газораспределения.
12. Снять болт (1) крепления привода (2) регулирования фаз газораспределения выпускного распределительного вала ряда цилиндров 1 и снять привод.
13. Снять болт (1) крепления привода (2) регулирования фаз газораспределения впускного распределительного вала ряда цилиндров 1 и снять привод.
Очистить, чистый
1. Очистить растворителем снаружи каждый привод регулирования фаз газораспределения.
2. Просушить компоненты газораспределительных механизмов сжатым воздухом.
Осмотр

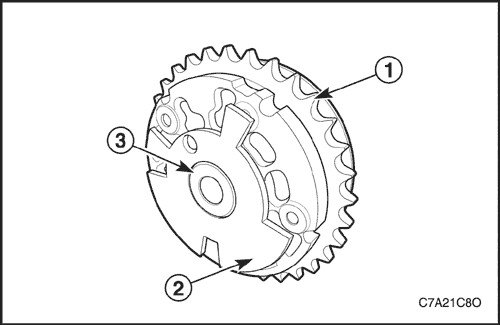

1. Осмотреть спереди каждый привод регулирования фаз газораспределения, проверяя, нет ли следующих неисправностей:
- Повреждение звездочки (1),
- Повреждение зубчатого колеса прерывателя / датчика (2),
- Повреждение внутренней посадочной / уплотняемой поверхности фланца ступицы (3) болта привода регулирования фаз газораспределения.

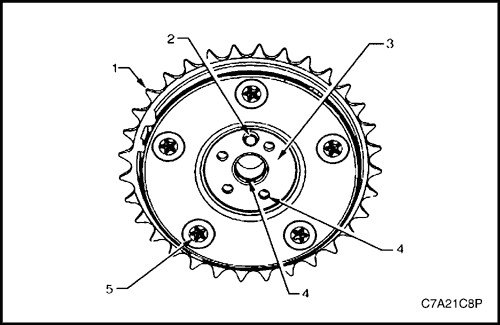

2. Осмотреть сзади каждый привод регулирования фаз газораспределения, проверяя, нет ли следующих неисправностей:
- Повреждение звездочки (1),
- Повреждение установочного штифта (2) распределительного вала,
- Повреждение внутренней посадочной / уплотняемой поверхности фланца ступицы (3),
- Закупорка масляных каналов (4),
- Слабо затянутые или отсутствующие болты (5) корпуса.
Процедура установки
1. Установку производить в порядке, обратном порядку снятия деталей.
2. Совместить сделанные перед снятием метки на приводах регулирования фаз газораспределения и на цепи привода распределительных валов.
3. Установить приводы регулирования фаз газораспределения.
Затянуть
Затянуть болты крепления приводов регулирования фаз газораспределения моментом 58 Н·м (43 lb-ft).
4. Снять приспособления для фиксации цепи привода распределительных валов.
Привод регулирования фаз газораспределения в сборе (двигатель HMC)
Процедура идентификации
1. Номер двигателя проштампован на блоке цилиндров под выпускным коллектором двигателя № 6. Убедиться в том, что номер двигателя имеет вид "10HMC XXXXX~".
2. Если номер двигателя "10HMA XXXXX~", перейти к разделу "Привод регулирования фаз газораспределения в сборе (двигатель HMA)".
Необходимое оборудование
EN-46105 Комплект инструментов для блокировки распределительного вала
EN-48313 Фиксатор цепи привода ГРМ
EN-46111 Приспособление для проворачивания коленчатого вала
