Фары
На автомобилях применяются блок фары, объединяющие в себе фары ближнего и дальнего света (с однонитевыми лампами) и указатели поворота. Кроме того, в одной из фар находится лампа габаритного света.
Схема включения фар показана на рис. 7-21. Ближний и дальний свет фар включается с помощью вспомогательных реле К4 и К5, расположенных в монтажном блоке. Управляющее напряжение на обмотки реле подается от переключателя 3 света фар, если полностью нажата клавиша переключателя 5 наружного освещения. При включении ближнего света горят лампы ближнего света, а при включении дальнего света — все лампы (и ближнего, и дальнего света).
Рис. 7-21. Схема включения фар:
1 - блок-фары;
2 - монтажный блок;
3 - переключатель света фар;
4 - выключатель зажигания;
5 - выключатель наружного освещения;
6 - контрольная лампа дальнего света фар в комбинации приборов;
К4 - реле включения ближнего света фар;
К5 - реле включения дальнего света фар;
А - к источникам питания.
Независимо от положения клавиши переключателя 5 можно кратковременно включать дальний свет фар, оттягивая на себя рычаг переключателя 3 света фар. При этом напряжение к контакту «30» переключателя 3 подается непосредственно от источников питания.
Противотуманные фары
Схема включения противотуманных фар показана на рис. 7-22. Фары включаются выключателем 4 с помощью вспомогательного реле 5 типа 904.3747-11 или 904.3747-11А, установленного в колодке, прикрепленной к задней стороне монтажного блока. Противотуманные фары можно включить только в том случае, если переключателем 3 включено наружное освещение.

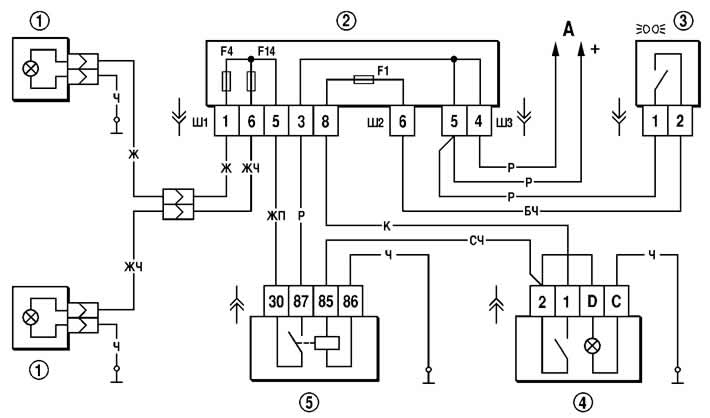

Рис. 7-22. Схема включения противотуманных фар:
1 - противотуманные фары;
2 - монтажный блок;
3 - выключатель наружного освещения;
4 - выключатель противотуманных фар;
5 - реле включения противотуманных фар;
А - к источникам питания.
Противотуманный свет
Схема включения противотуманного света показана на рис. 7-23. Лампы противотуманного света 3 в задних фонарях включаются выключателем 4 через блок 5 управления АПС только в том случае, если включены фары (полностью нажата соответствующая клавиша переключателя 2 наружного освещения). При выключении габаритных огней задние противотуманные огни выключаются автоматически.

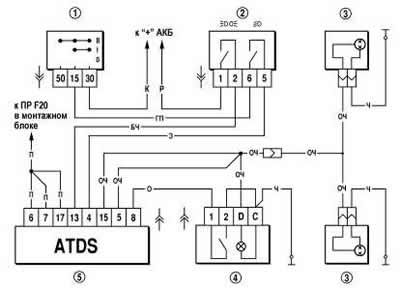

Рис. 7-23. Схема включения противотуманных огней:
1 - выключатель зажигания;
2 - переключатель наружного освещения;
3 - лампы противотуманного света в задних фонарях;
4 - выключатель задних противотуманных огней;
5 - блок управления автомобильной противоугонной системы.
Наружное освещение
Схема включения наружного освещения показана на рис. 7-24. Габаритный свет включается переключателем 6 наружного освещения.

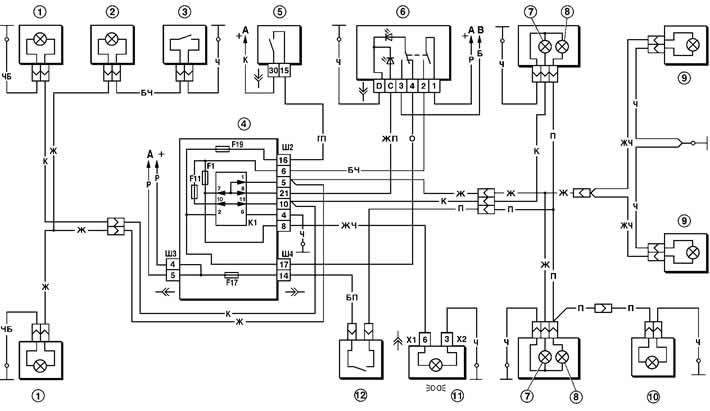

Рис. 7-24. Схема включения наружного освещения:
1 - лампы габаритного света в блок-фарах;
2 - лампа подкапотная;
3 - выключатель подкапотной лампы;
4 - монтажный блок;
5 - выключатель зажигания;
6 - переключатель наружного освещения;
7 - лампы габаритного света в задних фонарях;
8 - лампы стоп-сигнала в задних фонарях;
9 - дополнительный сигнал торможения;
10 - фонари освещения номерного знака;
11 - контрольная лампа включения наружного света в комбинации приборов;
12 - выключатель стоп-сигнала;
К1 - реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле);
А - к источникам питания;
В - к лампам освещения приборов.
Питание ламп габаритного света и стоп-сигнала происходит через реле К1 контроля исправности ламп. Если реле контроля исправности ламп не установлено в монтажном блоке, то вместо него должны стоять контактные перемычки, показанные стрелками на рис. 7-24.
Указатели поворота
Схема включения указателей поворота и аварийной сигнализации показана на рис. 7-25. Указатели поворота правого или левого борта включаются переключателем 3. В режиме аварийной сигнализации выключателем 6 включаются все указатели поворота. Мигание ламп обеспечивается реле-прерывателем К3 в монтажном блоке.
Рис. 7-25. Схема включения указателей поворота и аварийной сигнализации:
1 - лампы указателей поворота в блок-фарах;
2 - выключатель зажигания;
3 - переключатель указателей поворота;
4 - боковые указатели поворота;
5 - лампы указателей поворота в задних фонарях;
6 - выключатель аварийной сигнализации;
7 - комбинация приборов с контрольными лампами указателей поворота и аварийной сигнализации;
8 - монтажный блок;
К3 - реле-прерыватель указателей поворота и аварийной сигнализации;
А - к источникам питания.
