Общее устройство кузова
Данный автомобиль имеет унифицированный кузов, в который входят встроенные передние и задние продольные лонжероны каркаса.
Нижние рычаги управления передней подвески крепятся болтами и удерживаются опорами (суппортами), по одному слева и справа. Суппорты нижнего рычага управления передней подвески крепятся к нижней части кузова тремя болтами в двух местах. Двигатель крепится болтами к переднему продольному лонжерону. Стойки подвески должны иметь правильные размеры относительно остальной части низа кузова, чтобы сохранять заданные углы стойки подвески и продольного наклона/развала передних колес.
Поскольку отдельные детали нижней части кузова играют непосредственную роль в прочности автомобиля в целом, то во время ремонта важно соблюдать надлежащие методы сварки. Детали нижней части кузова должны быть надлежащим образом герметизированы и защищены от ржавчины всякий раз, когда во время ремонта кузова нарушается первоначальная герметизация и защита от ржавчины. При защите от ржавчины критических деталей нижней части кузова пользуйтесь грунтовкой воздушной сушки, такой как антикоррозионный хромат или аналогичный материал. Не рекомендуется использовать грунтовку/шпатлевку комбинированного типа.
Грязезащитные экраны двигателя
Грязезащитные экраны двигателя представляют собой пластмассовые литые детали, которые служат в качестве защитных щитков для нижней части двигателя. Экраны помогают защитить двигатель от попадания маленьких камней, гравия и прочих предметов, которые в противном случае попадали бы на двигатель при обычных условиях эксплуатации.
Моменты затяжки резьбовых соединений
|
ПРОГРАММА
|
Н·м
|
фунт-фут
|
фунт-дюйм
|
|
Винты грязезащитного экрана двигателя
|
10
|
-
|
89
|

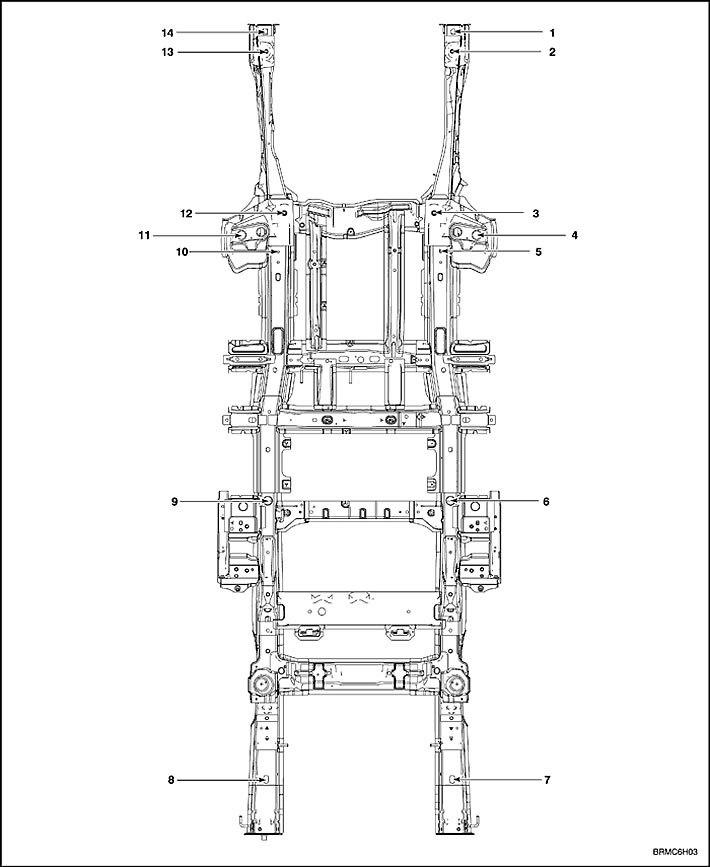

Размеры нижней части кузова
|
Расположение
|
Диаметр
|
Длина = x
|
Ширина = y
|
Высота = z
|
В отдельных точках
|
|
1
|
x
|
1162 (45.75)
|
-480 (18.90)
|
341 (13.43)
|
x
|
|
2
|
20 (0.79)
|
1261 (49.65)
|
-474 (18.66)
|
287 (11.30)
|
x
|
|
3
|
25 (0.98)
|
2081 (81.93)
|
-382 (15.04)
|
230 (9.06)
|
x
|
|
4
|
40 (1.57)
|
2192 (86.30)
|
-600 (23.62)
|
193 (7.60)
|
x
|
|
5
|
14 (0.55)
|
2275 (89.57)
|
-415 (16.34)
|
197 (7.56)
|
x
|
|
6
|
40 (1.57)
|
3538 (139.29)
|
-466 (18.35)
|
206 (8.11)
|
x
|
|
7
|
x
|
4955 (195.08)
|
-475 (18.70)
|
404 (15.91)
|
x
|
|
8
|
x
|
4955 (195.08)
|
475 (18.70)
|
404 (15.91)
|
x
|
|
9
|
40 (1.57)
|
3538 (139.29)
|
466 (18.35)
|
206 (8.11)
|
x
|
|
10
|
14 (0.55)
|
2275 (89.57)
|
415 (16.34)
|
197 (7.56)
|
x
|
|
11
|
40 (1.57)
|
2192 (86.30)
|
600 (23.62)
|
193 (7.60)
|
x
|
|
12
|
25 (0.98)
|
2081 (81.93)
|
382 (15.04)
|
230 (9.06)
|
x
|
|
13
|
20 (0.79)
|
1261 (49.65)
|
474 (18.66)
|
287 (11.30)
|
x
|
|
14
|
x
|
1162 (45.75)
|
480 (18.90)
|
341 (13.43)
|
x
|
|
от 1 до 5
|
x
|
x
|
x
|
x
|
1124 (44.25)
|
|
от 1 до 7
|
x
|
x
|
x
|
x
|
3794 (149.37)
|
|
от 1 до 10
|
x
|
x
|
x
|
x
|
1435 (56.50)
|
|
от 2 до 12
|
x
|
x
|
x
|
x
|
1187 (46.73)
|
|
от 3 до 14
|
x
|
x
|
x
|
x
|
1266 (49.84)
|
|
от 4 до 6
|
x
|
x
|
x
|
x
|
1353 (53.27)
|
|
от 4 до 9
|
x
|
x
|
x
|
x
|
1717 (67.60)
|
|
от 5 до 9
|
x
|
x
|
x
|
x
|
1540 (60.63)
|
|
от 5 до 14
|
x
|
x
|
x
|
x
|
1126 (44.33)
|
|
от 6 до 7
|
x
|
x
|
x
|
x
|
1431 (56.34)
|
|
от 6 до 8
|
x
|
x
|
x
|
x
|
1712 (67.40)
|
|
от 6 до 10
|
x
|
x
|
x
|
x
|
1540 (60.63)
|
|
от 6 до 11
|
x
|
x
|
x
|
x
|
1717 (67.60)
|
|
от 7 до 9
|
x
|
x
|
x
|
x
|
1712 (67.40)
|
|
от 8 до 9
|
x
|
x
|
x
|
x
|
1431 (56.34)
|
|
от 8 до 14
|
x
|
x
|
x
|
x
|
3794 (149.37)
|
|
от 9 до 11
|
x
|
x
|
x
|
x
|
1353 (53.27)
|
|
от 10 до 14
|
x
|
x
|
x
|
x
|
1124 (44.25)
|
