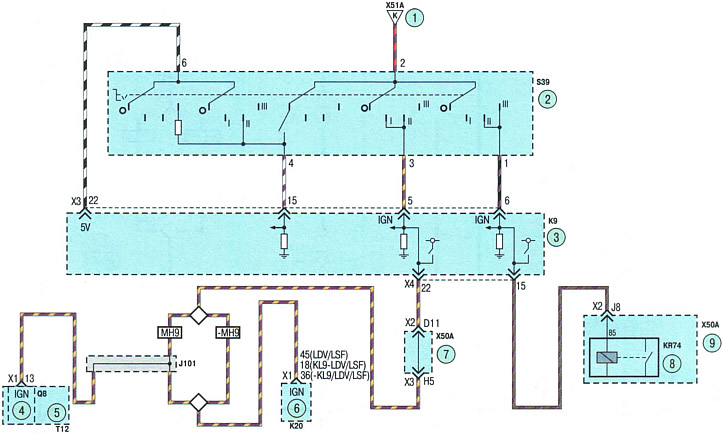

Схема 9. Ключ за запалване:
1 - кутия с предпазители в арматурното табло; 2 - ключ за запалване (заключване); 3 - блок за управление на електрическото оборудване на тялото; 4 - блок електромагнитни клапани на автоматична скоростна кутия; 5 - Конектор за автоматична скоростна кутия; 6 - Блок за управление на двигателя; 7 - кутия с предпазители в двигателното отделение; 8 - главно реле на системата за запалване; 9 - кутия с предпазители в двигателното отделение.
