Стъпки за демонтиране

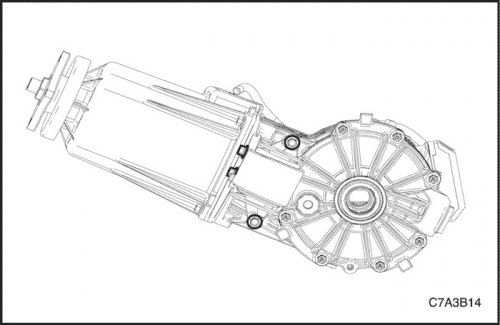

1. Поставете дренажен съд под задния задвижващ модул.
2. Отстранете пробката за източване от долната част на задния задвижващ модул и пробката за пълнене от лявата страна на задния задвижващ модул.
3. Изцедете течността.
![](https://www.chevyman.ru/img/captiva/2629.jpg)
4. Отстранете възела на страничната скоба на чашата на диференциала.
![](https://www.chevyman.ru/img/captiva/2630.jpg)

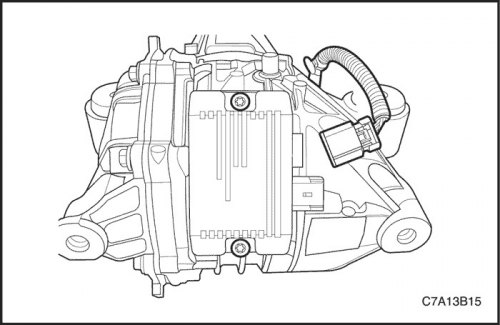

5. Изключете съединителя на контролера на съединителя и извадете контролера на съединителя от корпуса на задния задвижващ модул.
![](https://www.chevyman.ru/img/captiva/2631.jpg)
6. Отстранете и изхвърлете гайката на назъбения фланец.
7. Отстранете назъбения фланец.
![](https://www.chevyman.ru/img/captiva/2632.jpg)
8. Отстранете модула на съединителя, картера и уплътнението.
![](https://www.chevyman.ru/img/captiva/2633.jpg)
9. Свалете страничния капак и уплътнителния възел на чашката на диференциала.
10. Отстранете задните уплътнения на задвижващия вал.
![](https://www.chevyman.ru/img/captiva/2634.jpg)
Стъпки на сглобяване
Необходимо оборудване
DT-48254 Монтаж на уплътнение на задния задвижващ вал.

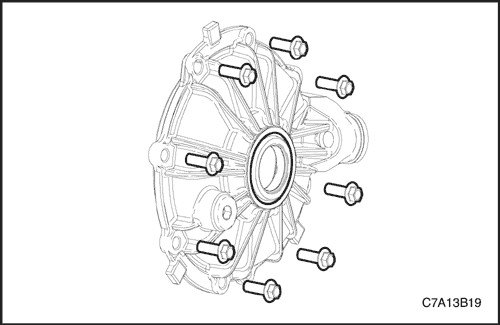

1. Монтирайте модула на страничния капак и уплътнението на чашката на диференциала.
Затегнете
Затегнете болтовете на страничната конзола на чашката на диференциала до 29 N·m (21 lb-ft).
![](https://www.chevyman.ru/img/captiva/2635.jpg)

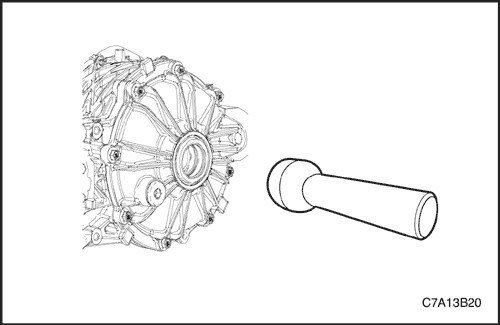

2. Монтирайте задното уплътнение на задвижващия вал, като използвате инструмента за монтаж на уплътнение на задвижващия вал DT-48254.
![](https://www.chevyman.ru/img/captiva/2636.jpg)

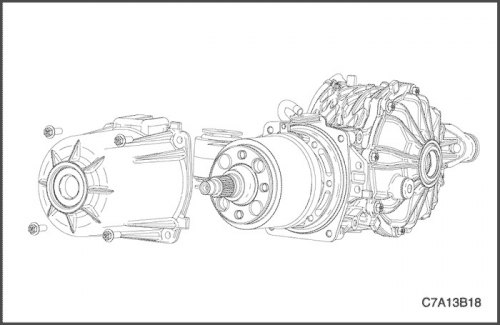

3. Инсталирайте модула на съединителя, картера и уплътнението.
Затегнете
Затегнете болта на корпуса на съединителя до 26 N·m (19 lb-ft).
![](https://www.chevyman.ru/img/captiva/2637.jpg)

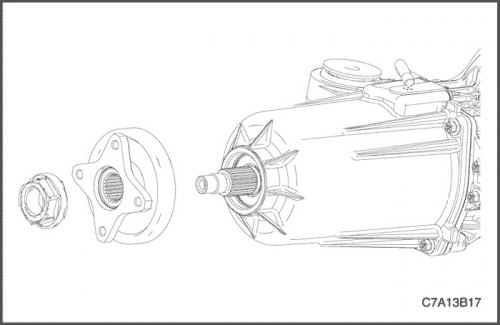

4. Монтирайте назъбения фланец.
5. Поставете нова назъбена фланцева гайка.
Затегнете
Затегнете гайката на назъбения фланец до 203 N·m (150 lb-ft).
![](https://www.chevyman.ru/img/captiva/2638.jpg)
6. Инсталирайте контролера на съединителя към корпуса на задното задвижване и свържете конектора на контролера на съединителя.
Затегнете
Затегнете монтажния болт на контролера на съединителя до 10 N·m (71 lb-ft).
![](https://www.chevyman.ru/img/captiva/2639.jpg)

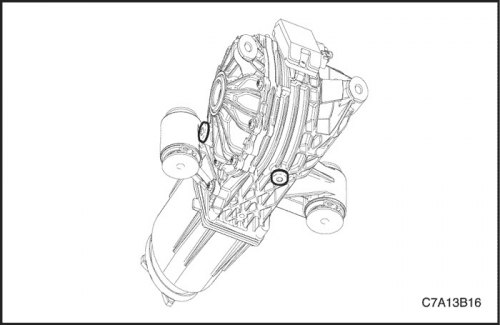

7. Инсталирайте възела на страничната скоба на чашата на диференциала.
Затегнете
Затегнете болта на страничната скоба на чашката на диференциала до 29 N·m (21 lb-ft).
![](https://www.chevyman.ru/img/captiva/2640.jpg)
8. Почистете старателно резбите на пробката за източване и нанесете уплътнител за резба, GM P/N: 12346004 (канадски P/N 10953480), за резбите на пробката.
Затегнете
Затегнете щепсела до 42 Nm (31 lb-ft).
9. Напълнете RDM с грес, докато прелее ръба на отвора за пълнене.
10. Почистете старателно резбите на пробката за пълнене и нанесете уплътнител за резба, GM P/N: 12346004 (канадски P/N 10953480), за резбите на пробката.
11. Инсталирайте пробката за пълнене.
Затегнете
Затегнете щепсела до 42 Nm (31 lb-ft).
