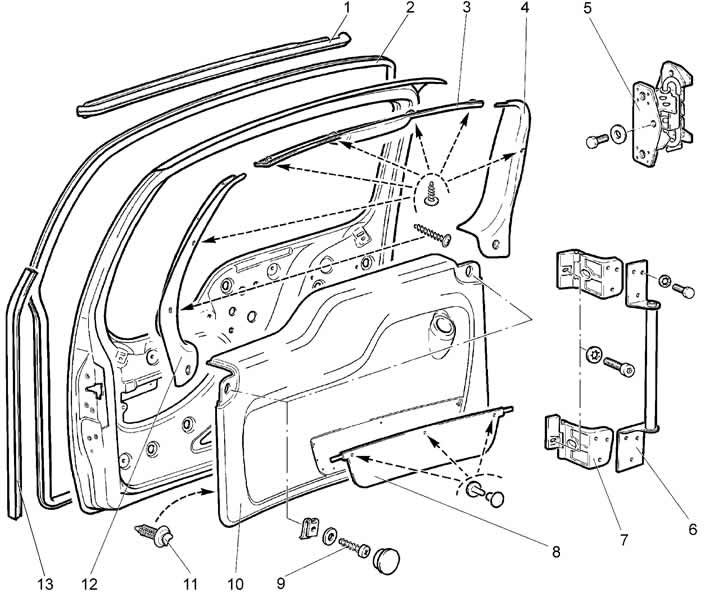

Фиг. 8-49. Премахване на тапицерията на задната врата:
1 - Горно уплътнение на задната врата;
2 - уплътнение за отваряне на задната врата;
3 - Горна тапицерия на задната врата;
4 - лява горна тапицерия на задната врата;
5 - ограничител на задната врата;
6 - контурен конектор;
7 - долна панта на задната врата;
8 - джоб за тапицерия;
9 - винт;
10 - тапицерия на задната врата;
11 - бутон;
12 - дясна горна тапицерия на задната врата;
13 - уплътнение на зоната на ключалката.
Изключете отрицателната клема от акумулатора. Свалете предпазната капачка от резервното колело. С помощта на гаечен ключ развийте трите гайки и свалете резервното колело.
Разхлабете четирите монтажни гайки на скобата на резервното колело и свалете скобата. Свалете рамото на чистачката на задното стъкло.
Отворете задната врата. Развийте капачката и отстранете облицовката на гърлото на резервоара за миене на стъкло.
Отстранете четирите самонарезни винта и отстранете горната централна тапицерия 3 на задната врата.
Отстранете две облицовки, развийте два винта 9, отстранете лявата 4 и десната 12 облицовки на задната врата.
Отстранете тапицерията 10 на задната врата, като преодолеете силата на пластмасовите бутони 11.
Изключете конектора (виж фиг. 8-50) окабеляване на редуктора на двигателя на чистачките на предното стъкло 8. Развийте трите гайки и шайби и свалете мотора на редуктора.
Фиг. 8-50. Премахване на механизмите на задната врата:
1 - Прът на дръжката на задната врата;
2 - превключвател за заключване на вратата;
3 - заключване на задната врата;
4 - фиксатор на ключалката;
5 - гнездо за шипове на задната врата;
6 - винт;
7 - шпилка на задната врата;
8 - моторедуктор замъка врати задка;
9 - цилиндър за заключване;
10 - външна дръжка на вратата.
Отстранете дюзата за миене на предното стъкло.
Разкачете прът 1 на външната дръжка 10 и прът 2 на превключвателя 9 на ключалката от ключалката 3.
Разхлабете гайката и болта, закрепващи външната дръжка на вратата на багажника, и свалете дръжката.
Развийте три винта и свалете ключалката на вратата 3.
Развийте двата винта и отстранете щифта 7 на задната врата.
Развийте четирите болта, закрепващи ограничителя 5 (виж фиг. 8-49) отваряне на задната врата и премахване на ограничителя.
Сглобете задната врата в реда, обратен на разглобяването.
Смажете триещите се повърхности на ключалката, пантите, резето и ограничителя на отваряне на вратата със смазка Litol-24.
Регулирайте работата на ключалката и посоката на струята течност за измиване.
