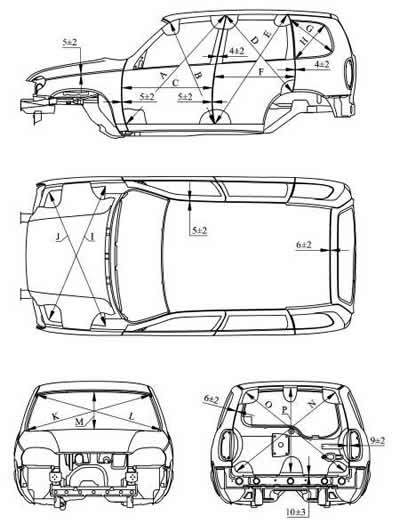

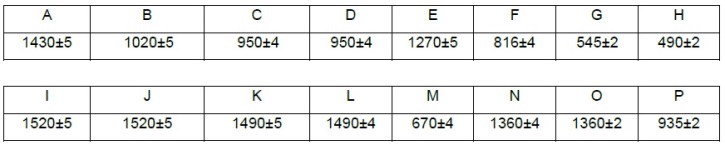

Фиг. 8-135. Размери на отворите и празнините на съединителните части на тялото.
Внимание:
- размерите на отворите на страничните врати, капака и вратата на багажника са референтни и се използват в ремонтната технология за междинни измервания;
- несъответствието на линиите на щамповане и ръбовете на свързващите панели трябва да бъде не повече от 3 mm;
- несрещоположната изпъкналост на панелите трябва да бъде не повече от 3 мм.
