Рулявое кола і калонка
Увага! Для таго каб забяспечыць паглынанне энергіі рулявой калонкай пры сутыкненні, вельмі важна выкарыстоўваць толькі паказаныя шрубы, ніты і гайкі, і зацягваць іх з паказаным момантам.
У дадатак да функцыі рулявога кіравання рулявая калонка забяспечвае бяспеку і надзейнасць.
Паглынальная энергію рулявая калонка мае такую канструкцыю, каб сціскацца пры лэбавым сутыкненні, змяншаючы верагоднасць траўміравання кіроўцы.
Замак і выключальнік запальвання ўсталяваныя на калонцы, што дазваляе блакаваць функцыі запальвання і рулявога кіравання ў мэтах перашкоды згону аўтамабіля.
Рычагі на рулявой калонцы служаць для кіравання паказальнікамі павароту, пераключэннем святла фар і кіраваннем шклоачышчальнікамі і абмывальнікамі.
У рулявой калонцы з рэгуляваным нахілам выкарыстоўваецца шаравой шарнір, які дазваляе нахіляць калонку уверх і ўніз. Гэта дазваляе кіроўцу ўсталяваць рулявое кола ў зручнае для яго становішча.
Нататка: Пры зборцы вырабіце тонкі пласт літыевай змазкі на ўсе якія труцца паверхні.
Калонку можна лёгка разабраць і сабраць.
Індыкатар забытага ключа запальвання
Індыкатар забытага ключа запальвання служыць для папярэджання кіроўцы аб тым, што ключ застаецца ў замку запальвання, калі кіроўца спрабуе пакінуць аўтамабіль.
Унутраны выключальнік у цыліндры замка запальвання падае напругу акумулятара на модуль папераджальнага гукавога сігналу, калі справядлівыя ўсе паказаныя ўмовы:
- Ключ знаходзіцца ў замку запальвання.
- Запальванне выключана.
- Дзверы вадзіцеля адчынены.
Звесткі аб дэмантажы і ўстаноўцы модуля гукавога сігналу індыкатара гл раздзеле 9E, "Прыборы/сістэма інфармавання вадзіцеля".
Моманты зацяжкі разьбовых злучэнняў
|
Ужыванне
|
Н·м
|
Фунт-фут
|
Фунт-цаля
|
|
Лямпа замочнай свідравіны
|
2,5
|
-
|
22
|
|
Крапежная шруба замка запальвання
|
2,5
|
-
|
22
|
|
Ніты верхняга кранштэйна вузла рулявой калонкі
|
22
|
16
|
-
|
|
Ніт ніжняга кранштэйна вузла рулявой калонкі
|
25
|
18
|
-
|
|
Сцяжны ніт універсальнага шарніра рулявога вала
|
34
|
25
|
-
|
|
Гайка рулявога кола
|
41
|
30
|
-
|
|
Шрубы верхняй і ніжняй якія зачыняюць панэляў рулявой калонкі
|
1.5
|
-
|
13
|
Табліца спецыяльных інструментаў

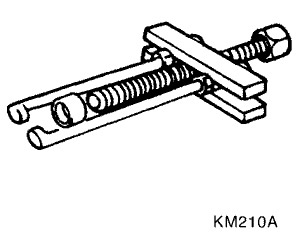

KM-210-A
Здымнік рулявога кола
