Eltávolítás
Figyelem: Ez a szervizeljárás magában foglalja az első rögzítőfék kábelének eltávolítását. Az első rögzítőfék kábele külön nem cserélhető, csak a fékpedállal együtt.
1. Távolítsa el a bal oldali ajtóoszlop kárpitpanelt.
2. Válassza le a rögzítőfék visszajelző kapcsoló csatlakozóját.
3. Rögzítse az automatikus rögzítőfék-kábel-állítót.
4. Lazítsa meg a rögzítőcsavart, és válassza le a rögzítőfék kioldó fogantyúját az előlapról.
5. A vezetékcsatlakozók leválasztása nélkül távolítsa el az elektromos elosztó blokkot az előlap bal oldaláról, és rögzítse az oldalra.
6. Emelje fel a járművet, és helyezzen biztonsági oszlopokat a keret alá.

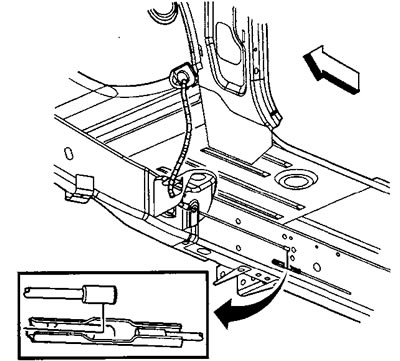

7. Válassza le az első rögzítőfék kábelét a közbenső kábelcsatlakozóról úgy, hogy egy 3 mm átmérőjű lyukat fúrjon át a rögzítőfék mélyedésén.
8. Válassza le az első rögzítőfék kábelét a keretről a kapcsok megnyomásával.
9. Engedje le a járművet.

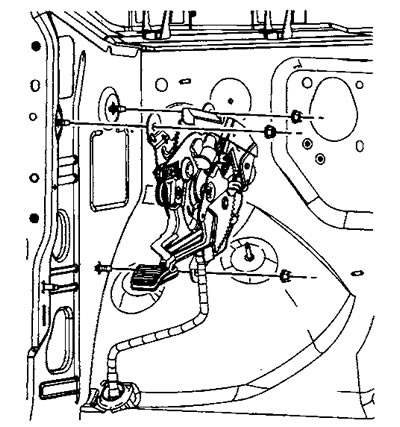

10. Lazítsa meg a fékpedál szerelvény rögzítőanyáit.

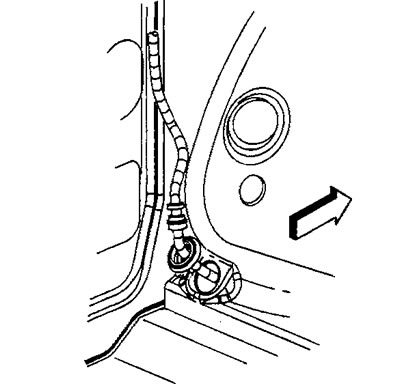

11. Hajtsa hátra a padlószőnyeget, hogy szabaddá tegye a kábeltömítő dugót a padlóban.
12. Húzza ki a dugót a padlópanelből.
13. Távolítsa el a rögzítőfék-pedált és az első kábelt.
Telepítés
1. Vezesse át az első rögzítőfék kábelét az elülső padlópanelen lévő lyukon, helyezze be a tömítődugót.
Vigyázat: Győződjön meg arról, hogy az elülső kábeldugó biztonságosan és megfelelően van behelyezve.
2. Helyezze vissza a padlószőnyeget a helyére.
3. Szerelje fel a rögzítőfék-pedál egységet a karosszéria oldalsó panelére.
4. Csavarja fel kézzel a pedálszerelvény rögzítőanyáit, majd húzza meg az anyákat. Meghúzási nyomaték 25 Nm.
5. Csatlakoztassa a rögzítőfék visszajelző kapcsoló csatlakozóját.

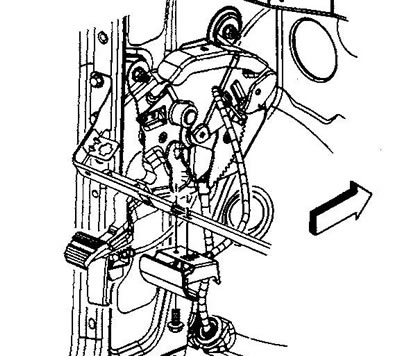

6. Szerelje fel a rögzítőfék kioldó fogantyúját a műszerfalra.
7. Szerelje be és húzza meg a rögzítőfék kioldó fogantyújának rögzítőcsavarját. Meghúzási nyomaték 9 Nm.
8. Szerelje fel az ajtóoszlop kárpitját.
9. Szerelje vissza az elektromos elosztó blokkot.
10. Emelje fel az autót.
11. Szerelje fel az első rögzítőfék kábelét a keretre, és nyomja be a kábelrögzítőt a keretbe.
12. Csatlakoztassa az első fékkábelt a közbenső kábel csatlakozójához.
13. Engedje le a járművet.
14. Oldja ki az automatikus rögzítőfék-kábel-állítót.
15. Állítsa be a rögzítőféket.
