Eltávolítás
1. Engedje ki a rögzítőféket.
2. Rögzítse az automatikus rögzítőfék-kábel-állítót.
3. Emelje fel a járművet, és helyezzen biztonsági állványokat a keret alá.

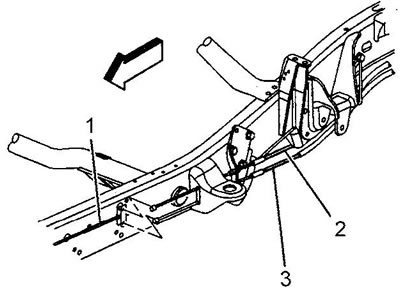

4. Válassza le a rögzítőfék bal hátsó kábelét (3) vagy jobb hátsó kábelét (2) a közbenső kábelen (1) lévő kiegyenlítőről.

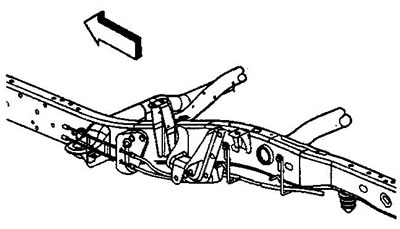

5. Nyomja meg a kioldófüleket, és engedje el a bal hátsó kábelt a tartókonzolból.

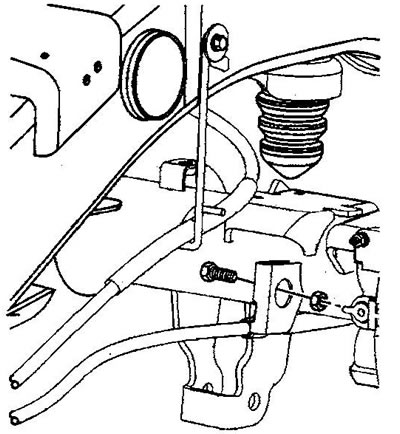

6. Lazítsa meg az anyát és a csavart, amely a bal hátsó rögzítőfék kábelét a hátsó tengely gerenda tartójához rögzíti (2500-as sorozat). Meghúzási nyomaték 22 Nm.
Bal oldal
7. Oldja ki a rögzítőfék kábelét a jármű vázán lévő vezetőkből.
8. Húzza le a kábelt a fékhajtókarról.
9. Nyomja meg a zárat, és válassza le a kábelt a tartólemezről.
10. Távolítsa el a bal hátsó rögzítőfék kábelét.
11. A beszerelés fordított sorrendben történik. A beszerelés után oldja ki az automatikus kábelbeállítót és állítsa be a rögzítőféket.

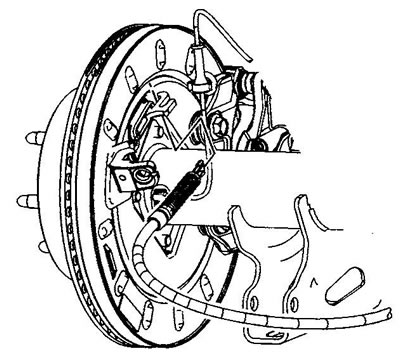

A bal hátsó rögzítőfék kábelének leválasztása a fékműködtető karról
Jobb oldalt

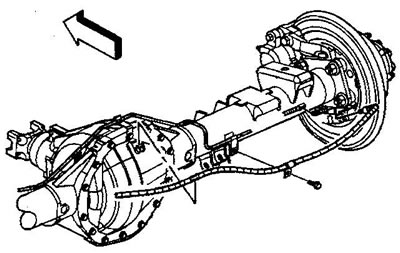

7. Lazítsa meg a csavart, amely a jobb hátsó kábeltartót a főhajtómű házához rögzíti.

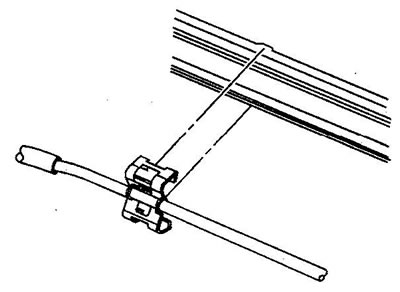

8. Oldja ki a jobb hátsó rögzítőfék kábelét a Panhard rúdkapcsokról (1500-as sorozat).
9. Válassza le a kábelt a fékhajtókarról.

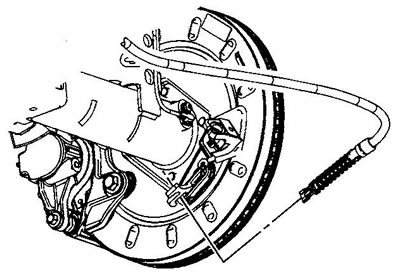

10. Nyomja meg a zárat, és válassza le a kábelt a tartólemezről.
11. Távolítsa el a jobb hátsó rögzítőfék kábelét.
Telepítés
12. A beszerelés fordított sorrendben történik. A beszerelés után oldja ki az automatikus kábelbeállítót és állítsa be a rögzítőféket.
