Eltávolítás
1. Válassza le a felső hűtőtömlő tartókapcsokat a ventilátor befúvójáról.

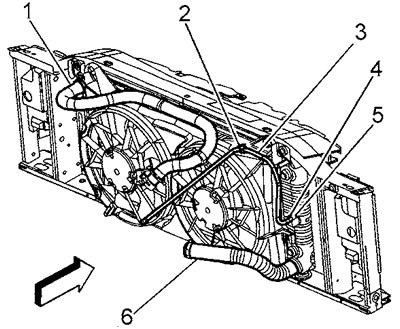

1 - felső tömlő, 2 - bemeneti tömlőbilincs, 3 - bemeneti tömlő, 4 - bilincs, 5 - leágazó cső, 6 - alsó tömlő

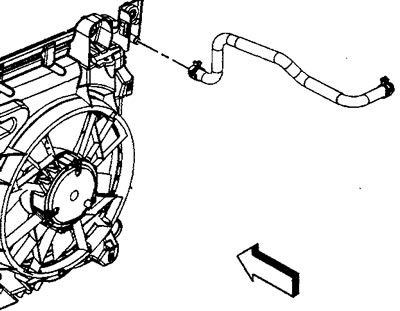

2. Ha szükséges, távolítsa el a tágulási tartály tömlőbilincsét, és ideiglenesen távolítsa el a tömlőt a diffúzortól.
3. Kösse le a hűtőventilátor-motor vezetékeinek csatlakozóit.

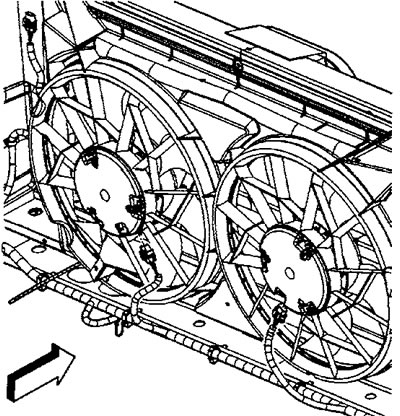

4. Válassza le a kábelköteg tartókapcsokat a diffúzorról.
5. Csavarja ki a két csavart, amelyek az automata sebességváltó folyadékhűtő csöveit a diffúzorhoz rögzítik. Meghúzási nyomaték 4 Nm.

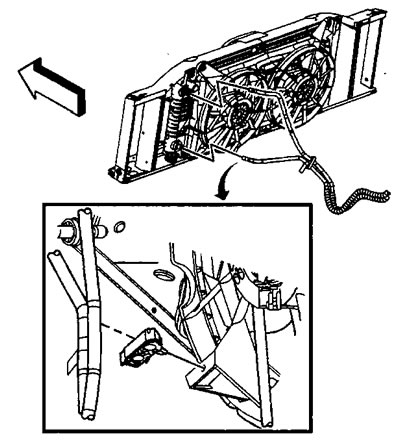

6. Ha szükséges, nyissa ki a motorolaj-hűtő tömlőtartó kapcsát, és oldja ki a tömlőket a kapocsról.

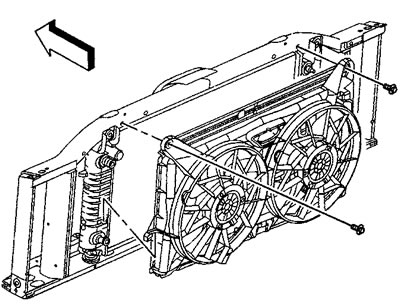

7. Lazítsa meg a ventilátor diffúzor rögzítőcsavarjait. Meghúzási nyomaték 9 Nm.
8. Távolítsa el a ventilátor diffúzort a ventilátorokkal együtt.
Telepítés
9. A beszerelés fordított sorrendben történik.
Vigyázat: A beszereléskor helyezze be a diffúzor három alsó kiemelkedését a radiátortartó furataiba, miközben a diffúzort párhuzamosan tartsa a radiátorral, hogy biztosítsa a diffúzor és a tartó megfelelő összekapcsolását.
