Odstránenie
Upozornenie: Pred odpojením palivového potrubia vyčistite konektory a okolité oblasti, aby ste zabránili vniknutiu nečistôt do systému.
Séria 1500

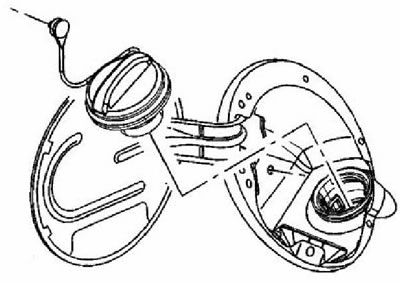

1. Odstráňte uzáver plniaceho hrdla.

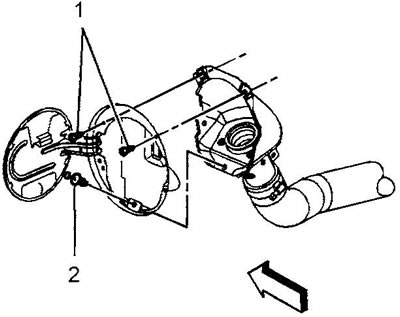

2. Odskrutkujte skrutky (1) a (2), ktoré zaisťujú kryt krytu plniaceho hrdla.

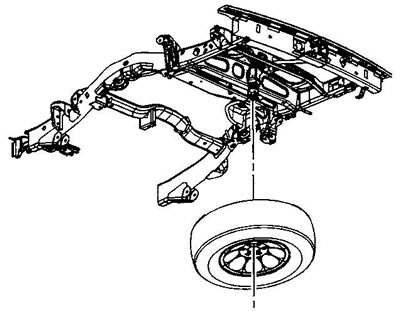

3. V prípade potreby demontujte cylindrickú vložku rezervného kolesa.
4. V prípade potreby vyberte rezervnú pneumatiku.
5. Zdvihnite vozidlo a pod rám umiestnite bezpečnostné stojany.

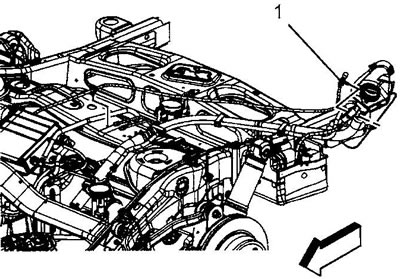

6. Odpojte svorku (1), ktorá zaisťuje ventilačnú hadicu hlavného prevodu od potrubia plniaceho hrdla.
7. V prípade potreby odpojte hadicu vzduchového odpruženia od potrubia plniaceho hrdla.

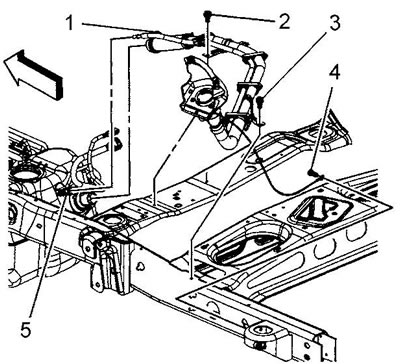

8. Uvoľnite uzemňovaciu skrutku (2) zväzku káblov podvozku.
9. Odstráňte uzemňovacie káble ľavého zadného svetla (4) a plniaceho potrubia (5) z rámu.

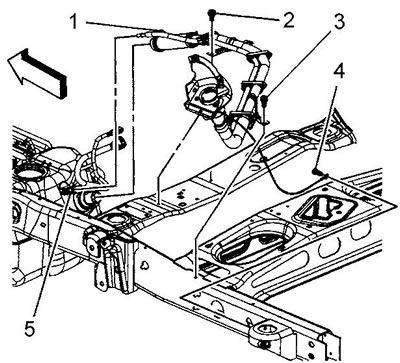

10. Odpojte konektor ventilačného potrubia palivovej nádrže (5) od potrubia plniaceho hrdla.
11. Uvoľnite svorku (1) hadice plniaceho hrdla.
12. Odskrutkujte skrutky (2) a (3) držiaka rúrky plniaceho hrdla.
13. Odpojte hadicu plniaceho hrdla od palivovej nádrže.
14. Zaslepte otvorené otvory.
15. V prípade potreby demontujte zostavu potrubia plniaceho hrdla.

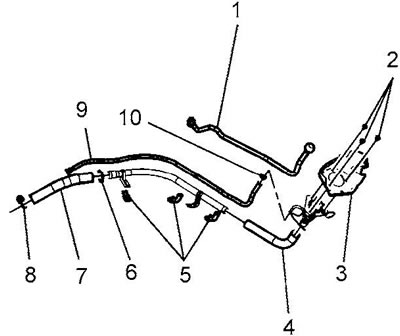

1 - ventilačná hadica plniaceho hrdla, 2 - skrutky krytu uzáveru plniaceho hrdla, 3 - kryt uzáveru plniaceho hrdla, 4 - hadica plniaceho hrdla, 5 - spony, 6 - svorka, 7 - hadica, 8 - svorka, 9 - hadica systému rekuperácie palivových pár, 10 - svorka
16. Inštalácia sa vykonáva v opačnom poradí.
Séria 2500
1. Odstráňte zadnú palivovú nádrž.

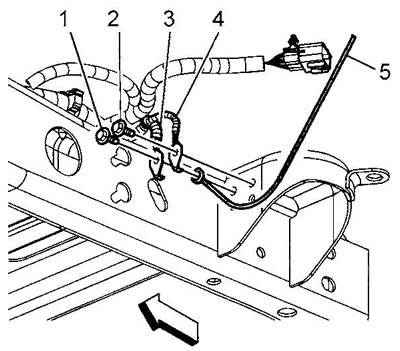

2. Uvoľnite uzemňovaciu skrutku (2) zväzku káblov podvozku.
3. Odstráňte uzemňovacie káble ľavého zadného svetla (4) a plniaceho potrubia (5) z rámu.
4. Odstráňte svorku ventilačnej hadice koncového prevodu z rúrky plniaceho hrdla.

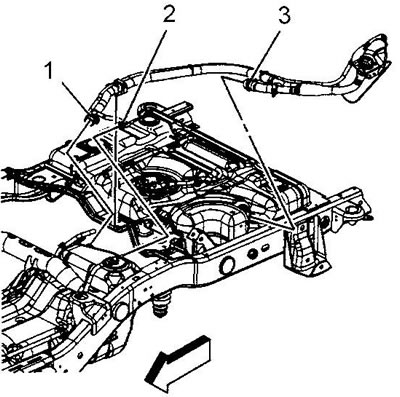

5. Uvoľnite svorku (1) prednej plniacej hadice palivovej nádrže.
6. Odpojte konektor hadice systému rekuperácie palivových pár (2).
7. Odstráňte prednú plniacu hadicu nádrže z prednej nádrže.
8. Odstráňte integrovanú hadicovú svorku plniaceho hrdla z priečnika.
9. Odstráňte zostavu hadice a potrubia plniaceho hrdla.
10. Zaslepte otvorené otvory.
11. V prípade potreby demontujte zostavu potrubia plniaceho hrdla.

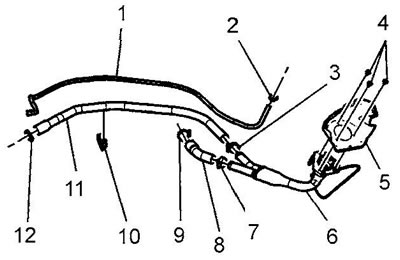

1 - hadica nádoby na palivové výpary, 2 - svorka hadice nádoby na palivové výpary, 3 - svorka rúrky plniaceho hrdla, 4 - skrutky krytu uzáveru plniaceho hrdla, 5 - puzdro uzáveru plniaceho hrdla, 6 - obmedzovač rúrky plniaceho hrdla, 7 - svorka rúrky plniaceho hrdla, 8 - hadica odvetrávania palivovej nádrže, 9 - svorka, 10 - príchytka, 11 - rúrka svorky plniaceho hrdla, 12
Inštalácia
12. Inštalácia sa vykonáva v opačnom poradí.
