Upozornenie: Pred odpojením palivového potrubia vyčistite konektory a okolité oblasti, aby ste zabránili vniknutiu nečistôt do systému.
Poznámka: Konfigurácia dielov sa líši v závislosti od modelu, prosím ignorujte rozdiel medzi skutočným dielom a dielom zobrazeným na obrázku.
Séria 1500
Kapacita:
- dlhá základňa 117 l
- krátka základňa 95 l
1. Uvoľnite tlak v palivovom systéme.
2. Vypustite palivovú nádrž.

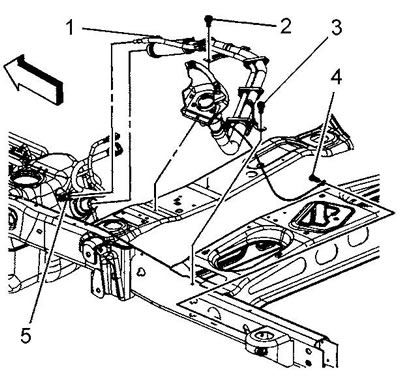

3. Odpojte konektor ventilačnej hadice palivovej nádrže (5) od potrubia plniaceho hrdla.

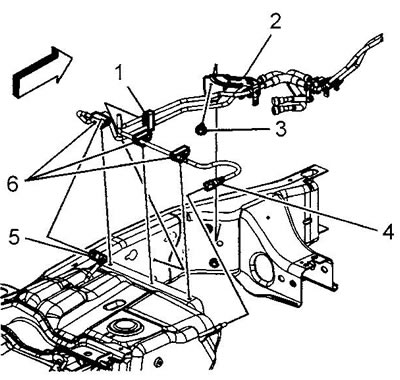

4. Odpojte konektor hadice systému rekuperácie palivových pár (4) od nádrže.
5. Odpojte konektor (5) prívodného palivového potrubia medzi nádržou a podvozkom.
6. Zaslepte všetky otvorené otvory.

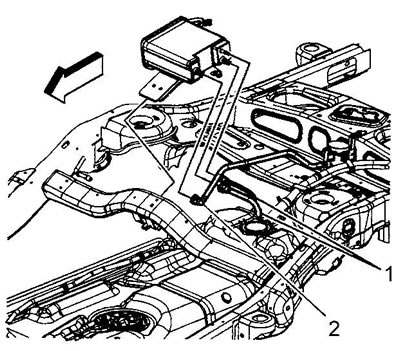

7. Odpojte hadicu systému rekuperácie palivových výparov (1) od nádoby na výpary.
8. Zaslepte otvorené otvory.
9. Pod nádrž umiestnite zdvihák.
10. Uvoľnite skrutky upevňovacích pásov palivovej nádrže.
11. Odstráňte upevňovacie pásy palivovej nádrže.
12. S pomocou asistenta opatrne spustite zadnú časť palivovej nádrže.
13. Vysuňte prednú časť nádrže z rámu.
14. Spustite nádrž, kým nebudete mať prístup ku konektorom káblového zväzku.

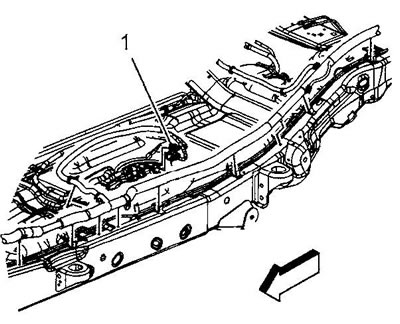

15. Odstráňte držiak konektora káblového zväzku (1).
16. Odpojte konektor (1) modulu palivového čerpadla a snímača tlaku paliva.

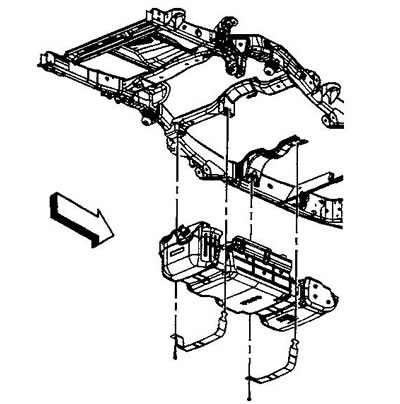

17. Úplne spustite palivovú nádrž.
18. S pomocou asistenta presuňte nádrž na pracovný stôl.
19. Ak je potrebné vymeniť nádrž, vykonajte nasledujúce operácie, v opačnom prípade prejdite na postup inštalácie.

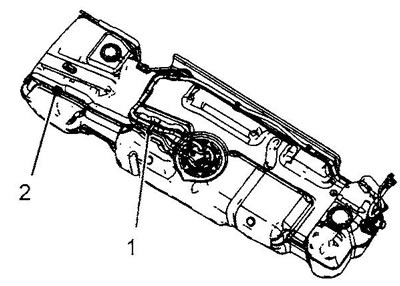

20. Odstráňte držiak (2), ktorý pripevňuje prívodné palivové potrubie k nádrži.
21. Otvorte sponu (1) a vyberte z nej prívodné palivové potrubie.
22. Odpojte prívodné palivové vedenie od modulu palivového čerpadla.

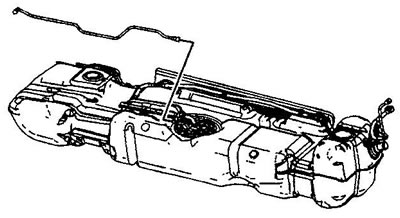

23. Odstráňte prívodné palivové potrubie.

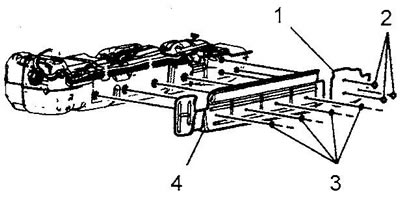

24. Odstráňte upevňovacie prvky (2) a (3) sít (1) a (4) palivovej nádrže, odstráňte sitá.

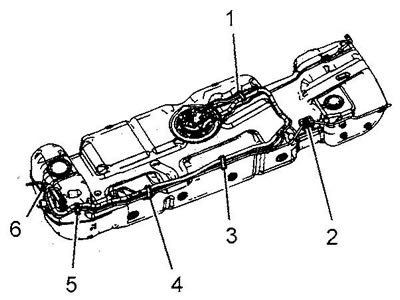

25. Uvoľnite rúrky systému rekuperácie palivových pár zo svoriek (2) a (6).
26. Otvorte spony (1), (3), (4) a (5), uvoľnite rúrky systému rekuperácie palivových pár.
27. Odpojte rúrky systému rekuperácie palivových pár od modulu palivového čerpadla a odvzdušňovacieho ventilu palivovej nádrže.

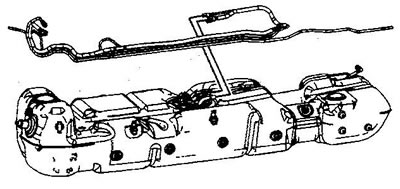

28. Odstráňte rúrky systému rekuperácie palivových pár z nádrže.

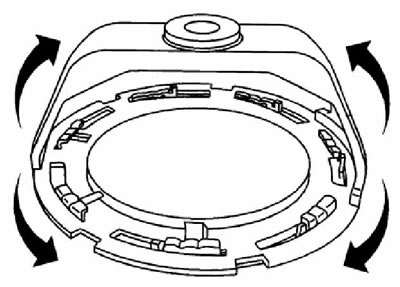

29. Pomocou špeciálneho kľúča odskrutkujte upevňovací krúžok modulu palivového čerpadla.

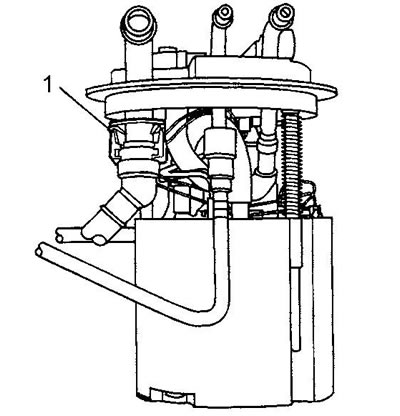

30. Opatrne zdvihnite modul pumpy, aby ste získali prístup ku konektoru (1) pod krytom modulu. Odpojte konektor.
31. Demontujte modul palivového čerpadla z palivovej nádrže.
32. Odstráňte a zlikvidujte tesnenie modulu palivového čerpadla.
Pozor! Niektoré montážne krúžky palivového čerpadla majú vyrazenú značku "DO NOT REUSE" (neinštalujte znova). Takéto krúžky je však možné znova nainštalovať, ak nie sú poškodené alebo deformované.

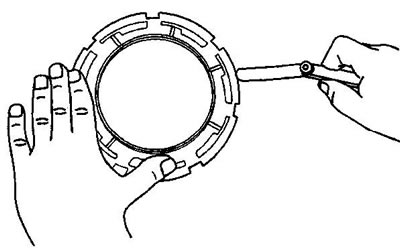

33. Umiestnite montážny krúžok modulu palivového čerpadla na rovný povrch. Pomocou spáromeru zmerajte medzeru medzi krúžkom a povrchom v 7 bodoch.
34. Ak je deformácia krúžku menšia ako 0,41 mm, krúžok nevyžaduje výmenu. V opačnom prípade vymeňte krúžok.
35. Montáž a inštalácia sa vykonávajú v opačnom poradí.
36. Po inštalácii skontrolujte tesnosť systému:
- a) Zapnite zapaľovanie na dve sekundy (neštartujte motor).
- b) Vypnite zapaľovanie na desať sekúnd.
- c) Zapnite zapaľovanie (neštartujte motor).
- d) Skontrolujte systém, skontrolujte, či neuniká palivo.
Zadná nádrž radu 2500
Kapacita - 43,5 l
1. Uvoľnite tlak v palivovom systéme.

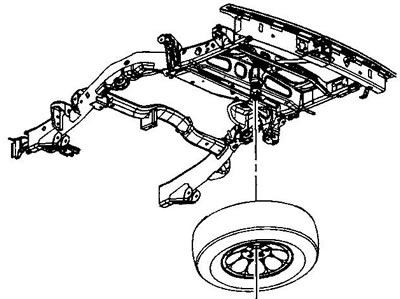

2. Odstráňte cylindrickú vložku rezervného kolesa.
3. Odstráňte rezervnú pneumatiku.
4. Vypustite palivovú nádrž.
5. Odstráňte tepelný štít zadného výfuku.

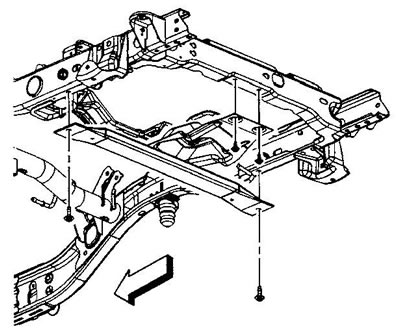

6. Uvoľnite skrutky zaisťujúce priečnik zdvíhania rezervného kolesa a odstráňte priečnik.

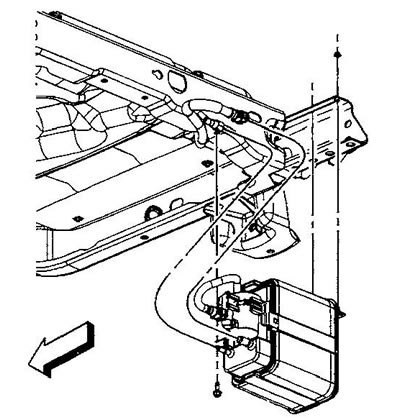

7. Odpojte potrubie systému odparovania emisií zadnej palivovej nádrže od nádoby na palivové výpary.

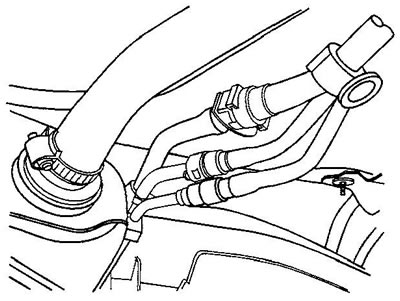

8. Odpojte strednú hadicu systému rekuperácie palivových pár od prednej nádrže.

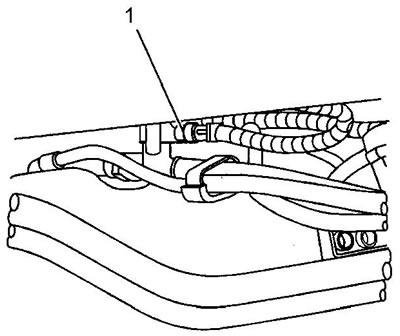

9. Odpojte konektor snímača tlaku paliva (1).
10. Pod palivovú nádrž umiestnite zdvihák.
11. Uvoľnite skrutky upevňovacích pásov palivovej nádrže.
12. Odstráňte popruhy palivovej nádrže.
13. S pomocou asistenta spustite zadnú nádrž tak, aby boli prístupné spojky medziľahlého palivového potrubia.

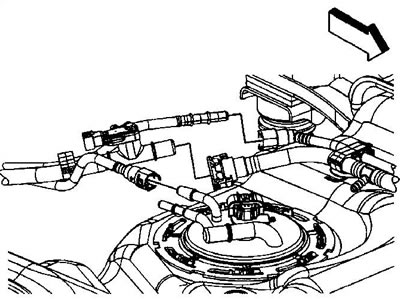

14. Odpojte potrubie palivového systému a potrubie systému rekuperácie palivových pár od zadnej nádrže.
15. Odstráňte potrubia palivového systému a potrubia systému rekuperácie palivových pár.

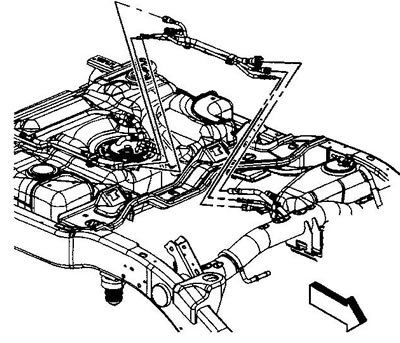

16. Zaslepte otvorené otvory.

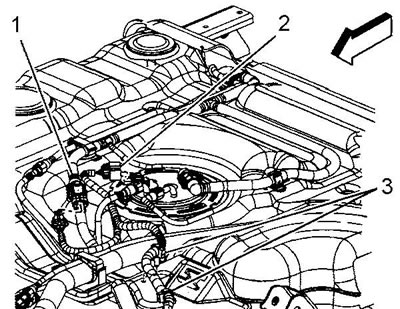

17. Odpojte konektor modulu palivového čerpadla (2).
18. Úplne spustite palivovú nádrž.
19. Pomocou asistenta vyberte nádrž zo zdviháka.
20. Pri výmene palivovej nádrže vykonajte nasledujúce operácie. V opačnom prípade prejdite na postup inštalácie.

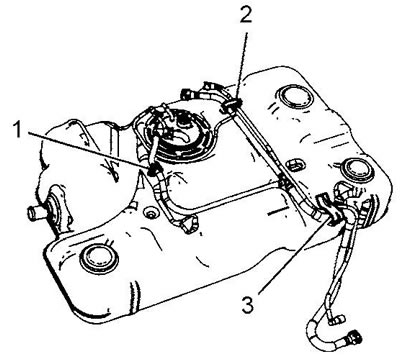

21. Odstráňte rúrky systému rekuperácie palivových pár zo spony (1).
22. Otvorte sponu (2) a vyberte z nej rúrky systému rekuperácie palivových pár.
23. Odstráňte hadičku systému rekuperácie palivových pár zo spony (3).
24. Odpojte rúrky systému rekuperácie palivových pár od modulu palivového čerpadla.

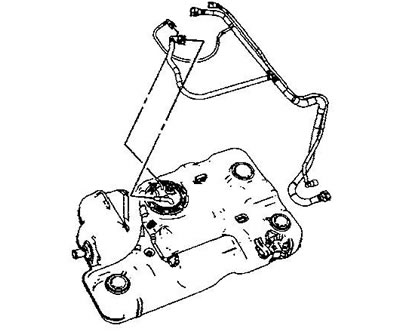

25. Odstráňte hadicu systému rekuperácie palivových pár z palivovej nádrže.

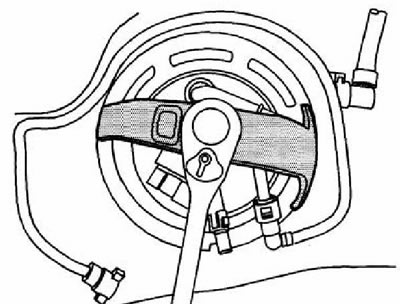

26. Pomocou špeciálneho kľúča odskrutkujte upevňovací krúžok modulu palivového čerpadla.

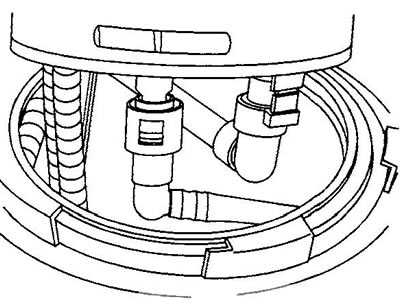

27. Opatrne zdvihnite modul palivového čerpadla, aby ste získali prístup ku konektoru potrubia pod krytom modulu.
28. Demontujte modul palivového čerpadla.
29. Odstráňte a zlikvidujte tesnenie modulu palivového čerpadla.
Pozor! Niektoré montážne krúžky palivového čerpadla majú vyrazenú značku "DO NOT REUSE" (neinštalujte znova). Takéto krúžky je však možné znova nainštalovať, ak nie sú poškodené alebo deformované.

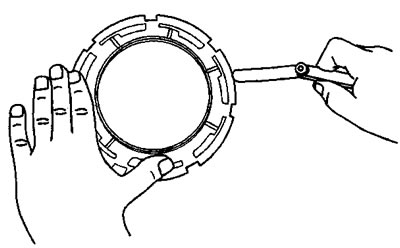

30. Umiestnite montážny krúžok modulu palivového čerpadla na rovný povrch. Pomocou spáromeru zmerajte medzeru medzi krúžkom a povrchom v 7 bodoch.
31. Ak je deformácia krúžku menšia ako 0,41 mm, krúžok nevyžaduje výmenu. V opačnom prípade vymeňte krúžok.
32. Montáž a inštalácia sa vykonávajú v opačnom poradí.
33. Po inštalácii skontrolujte tesnosť systému:
- a) Zapnite zapaľovanie na dve sekundy (neštartujte motor).
- b) Vypnite zapaľovanie na 10 sekúnd.
- c) Zapnite zapaľovanie (neštartujte motor).
- d) Skontrolujte systém, skontrolujte, či neuniká palivo.
Predná nádrž radu 2500
Kapacita - 98,5 l
1. Uvoľnite tlak v palivovom systéme.
2. Vypustite palivovú nádrž.

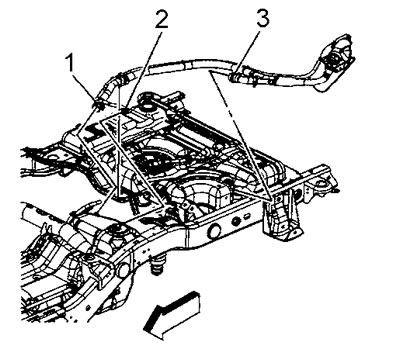

3. Odpojte konektor potrubia systému rekuperácie palivových pár (2) (plniace hrdlo) z ventilačného ventilu palivovej nádrže.

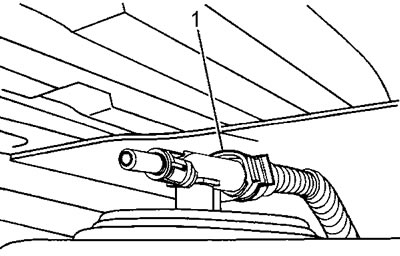

4. Odpojte konektor potrubia systému rekuperácie palivových pár (1) od odvzdušňovacieho ventilu palivovej nádrže.

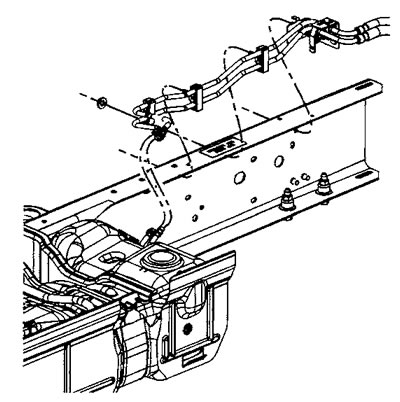

5. Odpojte potrubie palivového systému a potrubie systému rekuperácie palivových pár od palivovej nádrže.

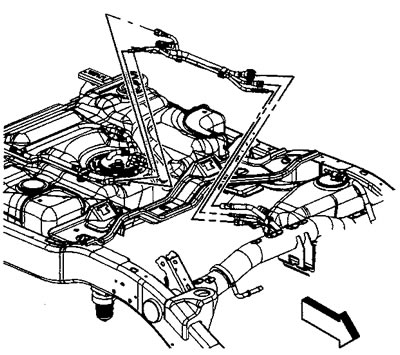

6. Na boku palivovej nádrže otvorte podpornú sponu medziľahlého palivového potrubia.
7. Odpojte vedenie stredného prívodu paliva a systému rekuperácie palivových pár od vedenia prednej nádrže.
8. Zaslepte otvorené otvory.
9. Pod palivovú nádrž umiestnite zdvihák.

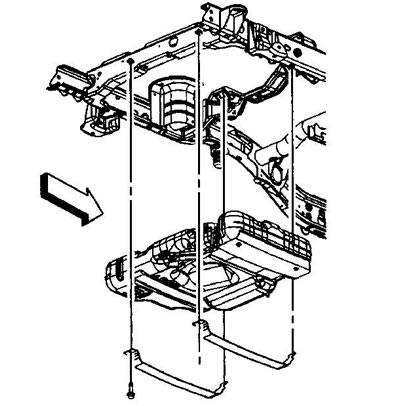

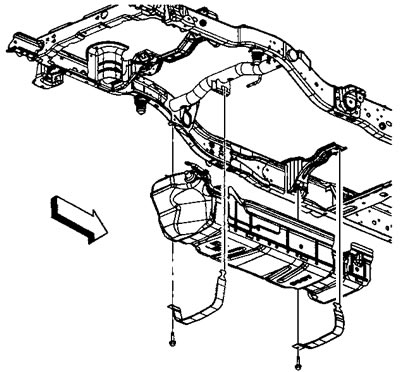

10. Uvoľnite skrutky upevňovacích pásov palivovej nádrže.
11. Odstráňte upevňovacie pásy palivovej nádrže.
Pozor: Pri spúšťaní palivovej nádrže dbajte na to, aby sa palivové potrubia ničoho nedotýkali.
12. S pomocou asistenta opatrne spustite palivovú nádrž, kým nebudú prístupné konektory káblového zväzku.
13. Odstráňte držiak konektora káblového zväzku.

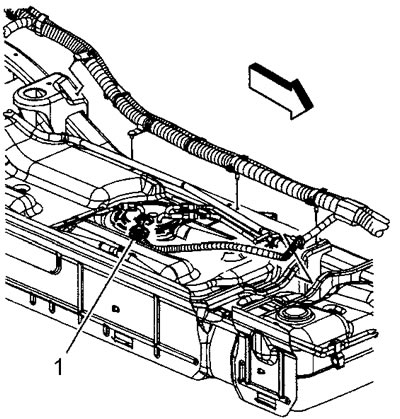

14. Odpojte konektor modulu palivového čerpadla (1).
15. Úplne spustite palivovú nádrž.
16. Umiestnite palivovú nádrž na pracovný stôl.
17. Pri výmene palivovej nádrže vykonajte nasledujúce operácie. V opačnom prípade prejdite na postup inštalácie.

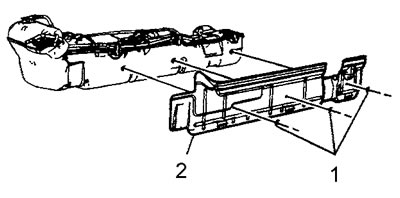

18. Odstráňte upevňovacie prvky (1) sita palivovej nádrže, vyberte sito (2).

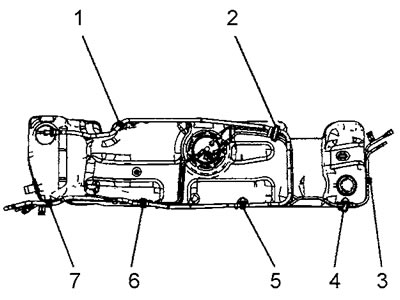

19. Uvoľnite hadičku systému rekuperácie palivových pár zo spony (1).
20. Otvorte spony (2-7) a uvoľnite potrubie palivového systému a systému rekuperácie palivových pár.
21. Odpojte potrubie palivového systému a systému odparovania od modulu palivového čerpadla.

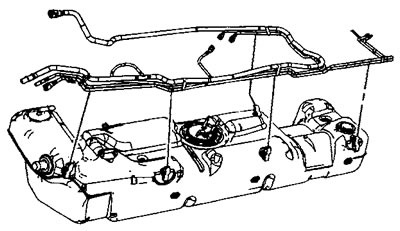

22. Demontujte potrubie palivového systému a systému rekuperácie palivových pár z nádrže.

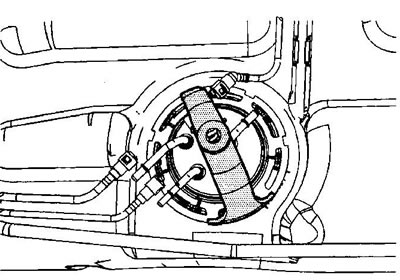

23. Pomocou špeciálneho kľúča odskrutkujte upevňovací krúžok modulu palivového čerpadla.

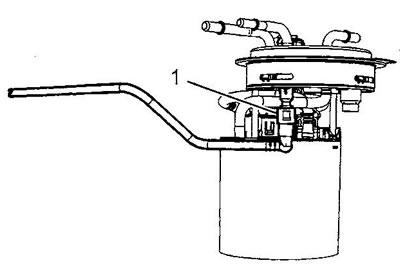

24. Opatrne nadvihnite modul pumpy, kým nezískate prístup ku konektoru hadičky (1) pod krytom modulu.
25. Demontujte modul palivového čerpadla.
26. Odstráňte a zlikvidujte tesnenie modulu palivového čerpadla.
Pozor! Niektoré montážne krúžky palivového čerpadla majú vyrazenú značku "DO NOT REUSE" (neinštalujte znova). Takéto krúžky je však možné znova nainštalovať, ak nie sú poškodené alebo deformované.

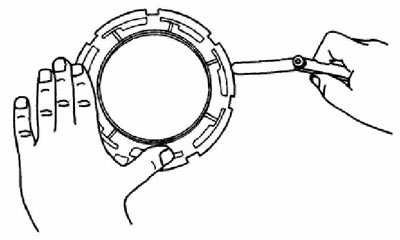

27. Umiestnite montážny krúžok modulu palivového čerpadla na rovný povrch. Pomocou spáromeru zmerajte medzeru medzi krúžkom a povrchom v 7 bodoch.
28. Ak je deformácia krúžku menšia ako 0,41 mm, krúžok nevyžaduje výmenu. V opačnom prípade vymeňte krúžok.
29. Montáž a inštalácia sa vykonávajú v opačnom poradí.
30. Po inštalácii skontrolujte tesnosť systému:
- a) Zapnite zapaľovanie na dve sekundy (neštartujte motor).
- b) Vypnite zapaľovanie na desať sekúnd.
- c) Zapnite zapaľovanie (neštartujte motor).
- d) Skontrolujte systém, skontrolujte, či neuniká palivo.
