Obsah: Demontáž ↧ Montáž ↧
Poznámka: Prídržný krúžok krížového ložiska môže byť oceľový (konvenčný dizajn) a plastu (jednorazový krúžok, ktorý sa pri demontáži odreže). Proces demontáže/montáže je v oboch prípadoch rovnaký.
Demontáž
Upozornenie: Nikdy neupínajte hnací hriadeľ do zveráka za rúrku hriadeľa. Deformácia rúrky môže viesť k nevyváženosti hriadeľa. Hriadeľ zaistite iba pomocou príruby závesnej vidlice. Zabráňte poškriabaniu alebo poškriabaniu tesniaceho povrchu.
1. Nainštalujte kardanový hriadeľ rovnobežne s lisovacím stolom.
2. Označte predný a zadný koniec rúry hnacieho hriadeľa.
3. Odstráňte poistné krúžky z uzáverov ložísk priečnych dielov.
4. Ak sa konce oceľového poistného krúžku nedajú spojiť, zľahka poklepte na kryt ložiska, aby sa uvoľnil.

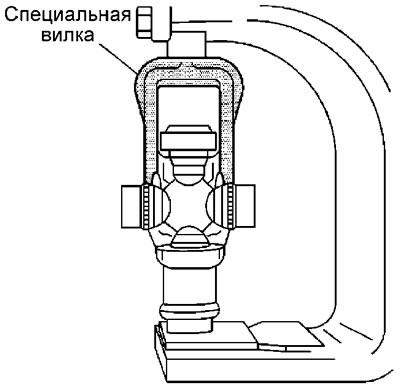

5. Umiestnite krížový kĺb tak, aby spodná časť vidlice spočívala na nástrčkovom kľúči (nástrojová hlava) veľkosť 30 mm.
6. Nasaďte špeciálnu vidlicu na otvorené priemery ložísk priečnika a vytlačte spodné ložisko priečnika.

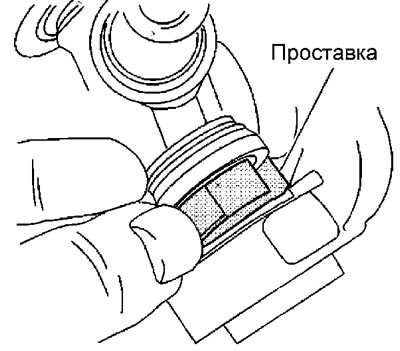

7. Ak ložisko nie je úplne odstránené, umiestnite medzi tesnenie ložiska a krúžok ložiska dištančnú vložku a vytlačte ložisko vyššie popísaným spôsobom.
8. Otočte kĺbový hriadeľ. Vytlačte protiľahlé priečne ložisko.
9. Označte vzájomné polohy posuvnej vidlice a rúrky hriadeľa vrtule.
10. Odstráňte priečnik spoja.
11. Odstráňte zostávajúce časti z kĺbovej vidlice.
12. Demontáž predného závesu sa vykonáva vyššie popísaným spôsobom.
13. Vyčistite drážky pre poistné krúžky a posúďte ich stav. V prípade potreby vymeňte závesnú vidlicu.
14. Očistite ložiskové sedlá priečnika vo vidlici, zhodnoťte stav sedla, v prípade potreby vidlicu vymeňte.
Montáž
1. Odstráňte zvyšné ložiská z priečnika.
2. Nainštalujte ložisko do bočného sedla vidlice. Otočte vidličku.

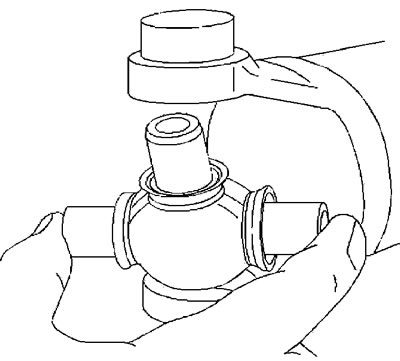

3. Vložte priečnik spoja do vidlice.
4. Ložisko zatlačte, kým jeho koncový uzáver nebude v jednej rovine s vidlicou.

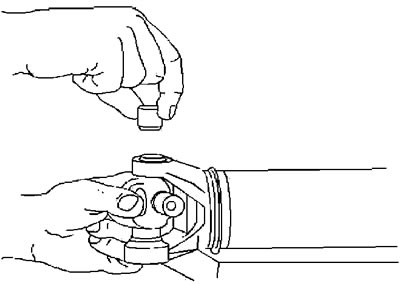

5. Nainštalujte ložisko na opačnú stranu vidlice.
6. Uistite sa, že čapy priečnika sú v ložiskách správne orientované.
7. Zatlačte druhé ložisko, ak dôjde k deformácii, zastavte montáž a začnite odznova.
8. Stlačte ložiská, kým sa neotvoria drážky na inštaláciu poistných krúžkov.
9. Nainštalujte poistné krúžky.
10. Skontrolujte, či je krúžok bezpečne zaistený. Ložisko môže "pružiť" na mazive a brániť krúžku v usadení; usaďte ložisko ostrým úderom kladiva.
