Kryt a vonkajší kĺb CV (Chevrolet Tahoe 2)

Odstránenie

1. Odstráňte hnací hriadeľ.

2. Odstrihnite vyrazený krúžok (2). Nepoškodzujte povrch krytu kĺbu CV (1).



3. Odrežte malú svorku (4).

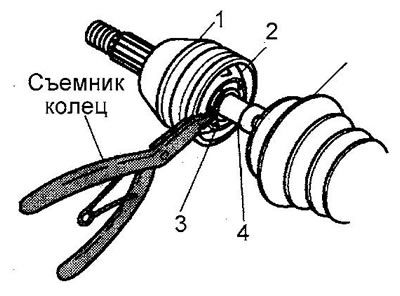

4. Posuňte kryt (5) pozdĺž tyče hriadeľa (4).



5. Odstráňte všetok dostupný tuk.

6. Nájdite poistný krúžok (3), ktorý je nainštalovaný na vnútornom krúžku (2).

7. Pomocou klieští na poistný krúžok odstráňte poistný krúžok.

8. Demontujte kĺb CV a jeho manžetu.

9. Vyhoďte starý kryt.

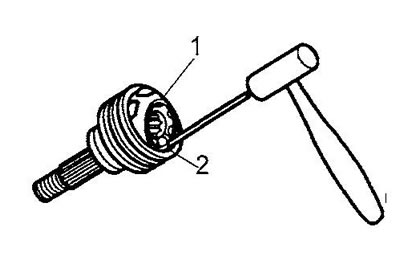

10. Na koniec oddeľovača spoja CV (1) nainštalujte medenú lištu.



11. Nakloňte separátor ľahkým úderom kladiva.



12. Odstráňte prístupnú guľôčku (2) zo separátora.

13. Nakloňte separátor v opačnom smere a vyberte druhú guľu.

14. Opakujte celý proces, kým neodstránite všetkých šesť guľôčok.

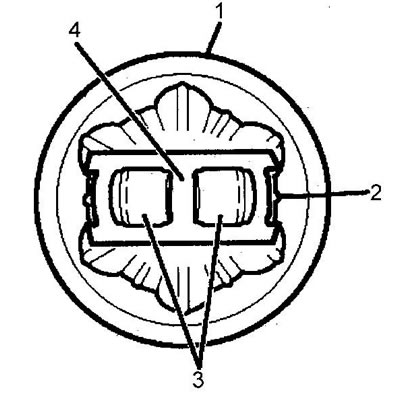

15. Otočte separátor (4) a vnútorný krúžok pod uhlom 90 stupňov k vonkajšiemu krúžku (1). Súčasne zarovnajte okienka (3) separátora s výrezmi (2) vonkajšieho krúžku.



16. Odstráňte oddeľovač a vnútorný krúžok.

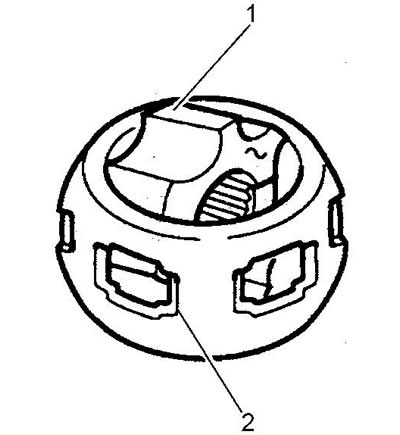

17. Otočte vnútorný krúžok (1) v oddeľovači (2), krúžok vyberte pohybom nahor.



18. Umyte všetky časti kĺbu CV.

19. Vysušte časti.

20. Skontrolujte diely, či nevykazujú známky opotrebovania, praskliny alebo iné poškodenia.

21. Vymeňte chybné diely.

22. Umyte tyč hriadeľa. Pomocou drôtenej kefy odstráňte nečistoty a hrdzu, najmä tam, kde je nainštalovaný kryt.

Inštalácia

1. Namontujte kĺb CV v opačnom poradí ako pri demontáži.

2. Umiestnite malú svorku na pätku a nasuňte pätku na tyč hriadeľa.

3. Naplňte manžetu kĺbu CV a kĺb CV mazivom zo súpravy na opravu (celý objem maziva dodávaného v súprave).

4. Utiahnite malú svorku a vyrazený krúžok, pozrite si operácie opísané pri inštalácii podobných dielov vnútorný CV kĺb.
