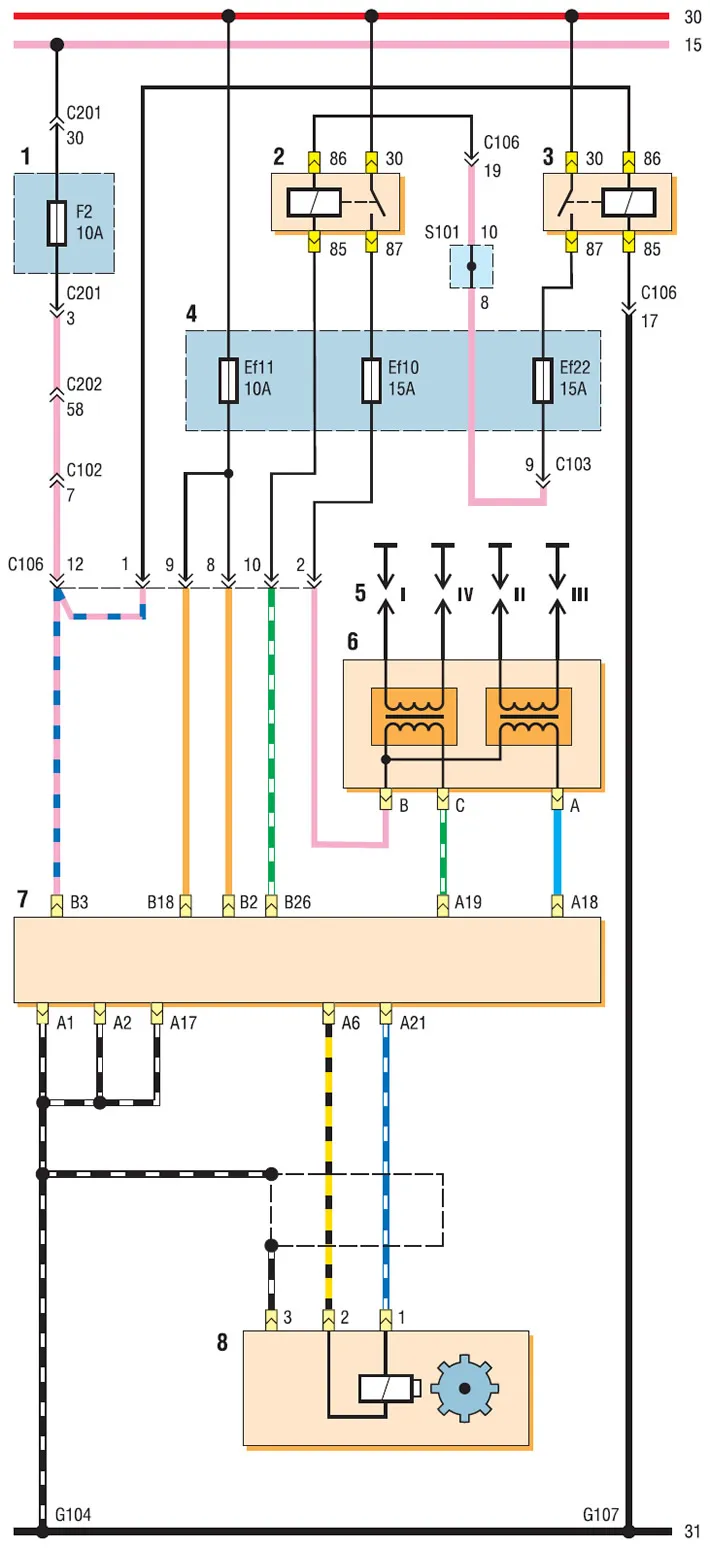

Схема електронної системи керування двигуном з блоком керування HV-240 (початок): 1 - монтажний блок запобіжників у салоні; 2 - реле живлення паливного насоса та котушки запалювання; 3 - головне реле; 4 — монтажний блок реле та запобіжників у моторному відсіку; 5 - свічки запалювання; 6 - котушка запалювання; 7 - блок управління двигуном (ЕБУ); 8 - датчик положення колінчастого валу

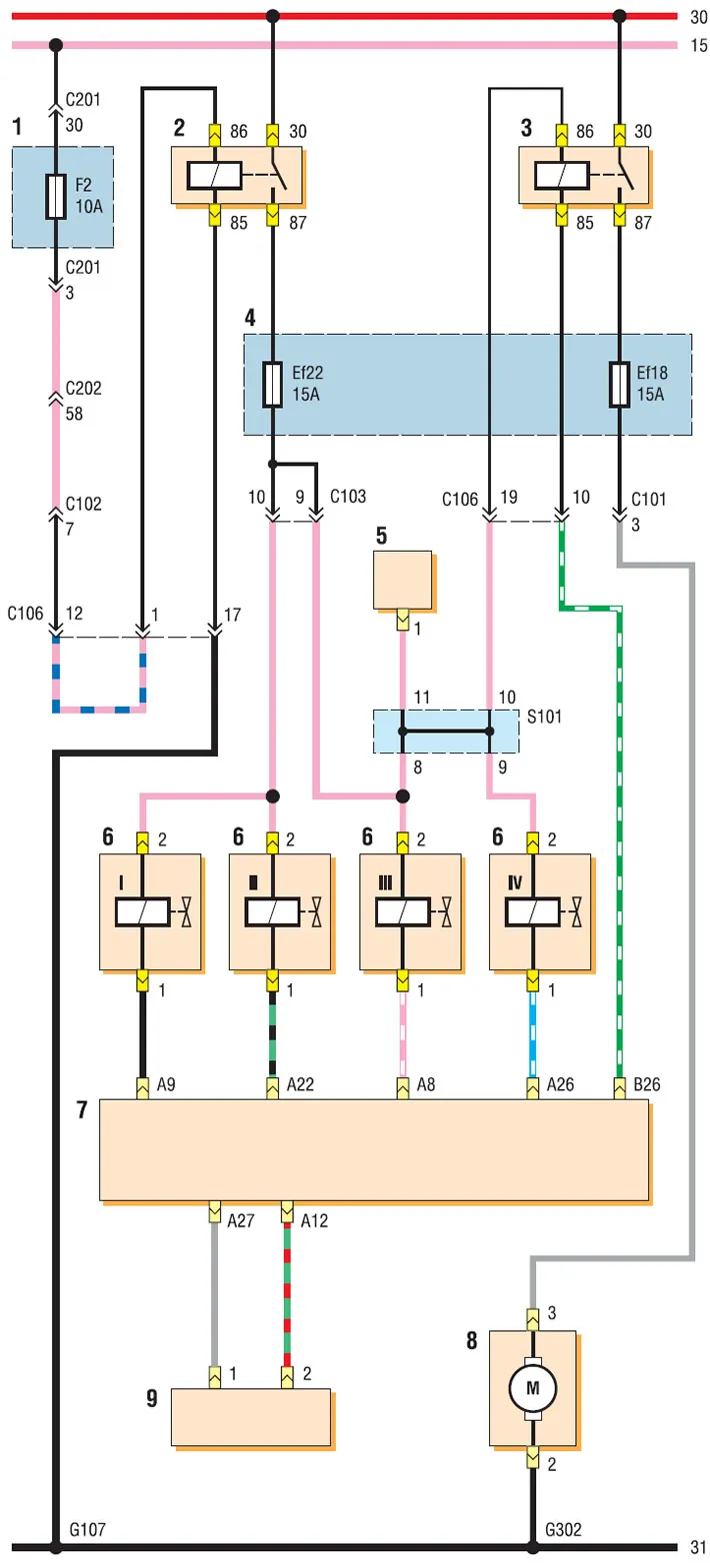

Схема електронної системи керування двигуном з блоком керування HV-240 (продовження): 1 - монтажний блок запобіжників у салоні; 2 - головне реле; 3 - реле живлення паливного насоса та котушки запалювання; 4 — монтажний блок реле та запобіжників у моторному відсіку; 5 - клапан рециркуляції відпрацьованих газів; 6 - паливна форсунка; 7 - ЕБУ; 8 - паливний модуль; 9 - датчик концентрації кисню

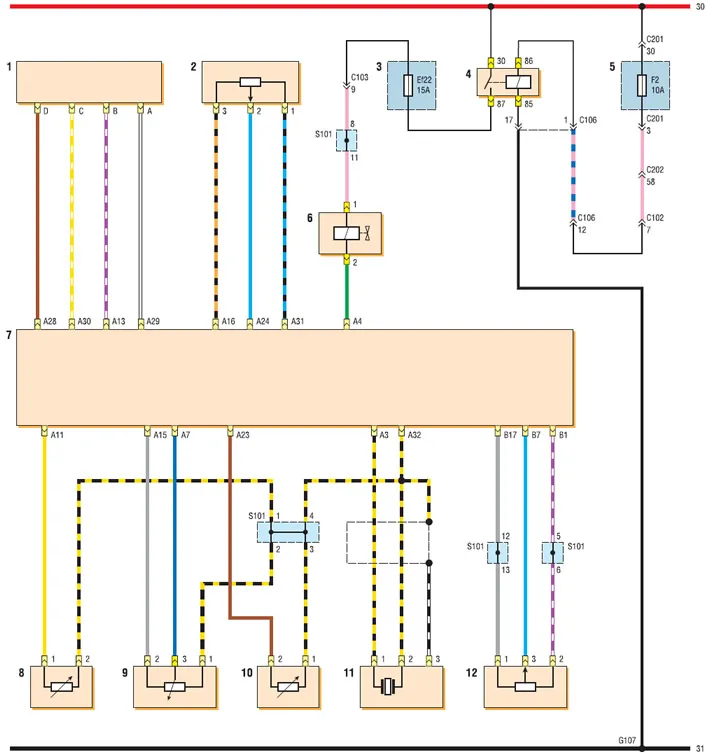

Схема електронної системи керування двигуном з блоком керування HV-240 (продовження): 1 - регулятор холостого ходу; 2 - датчик абсолютного тиску повітря у впускному трубопроводі; 3 — монтажний блок реле та запобіжників у моторному відсіку; 4 - головне реле; 5 - монтажний блок запобіжників у салоні; 6 - клапан рециркуляції відпрацьованих газів; 7 - ЕБУ; 8 - датчик температури охолоджуючої рідини; 9 - датчик положення дросельної заслінки; 10 - датчик температури повітря на впуску; 11 - датчик детонації; 12 - датчик тиску холодоагенту

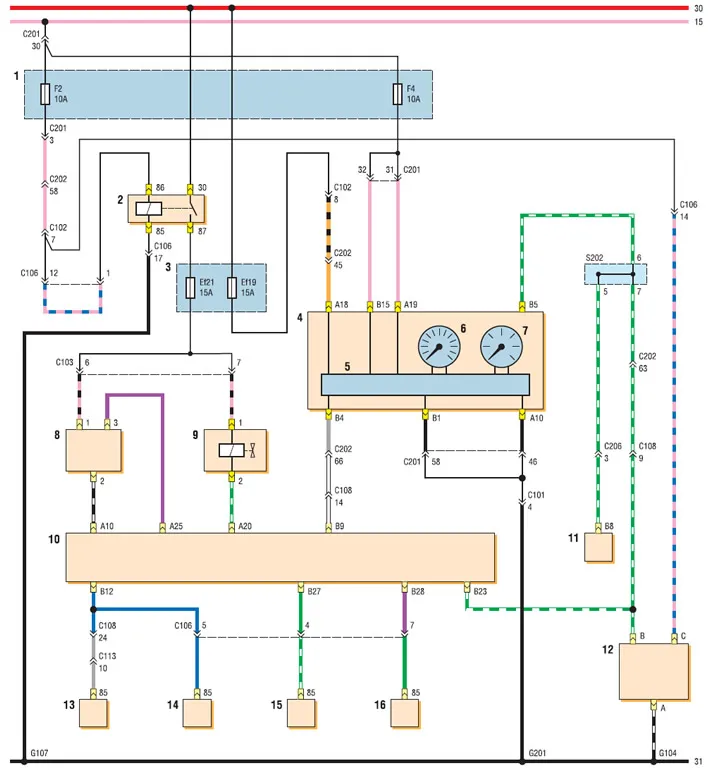

Схема електронної системи керування двигуном з блоком керування HV-240 (продовження): 1 - монтажний блок запобіжників у салоні; 2 - головне реле; 3 — монтажний блок реле та запобіжників у моторному відсіку; 4 - комбінація приладів; 5 - блок управління комбінацією приладів; 6 - тахометр; 7 - спідометр; 8 - датчик фаз; 9 - клапан продування адсорбера; 10 - ЕБУ; 11 - блок управління АКП; 12 - датчик швидкості автомобіля (механічна КП); 13 - керуюче реле вентилятора системи охолодження; 14 - реле великої швидкості вентилятора системи охолодження; 15 - реле малої швидкості вентилятора системи охолодження; 16 - реле компресора кондиціонера

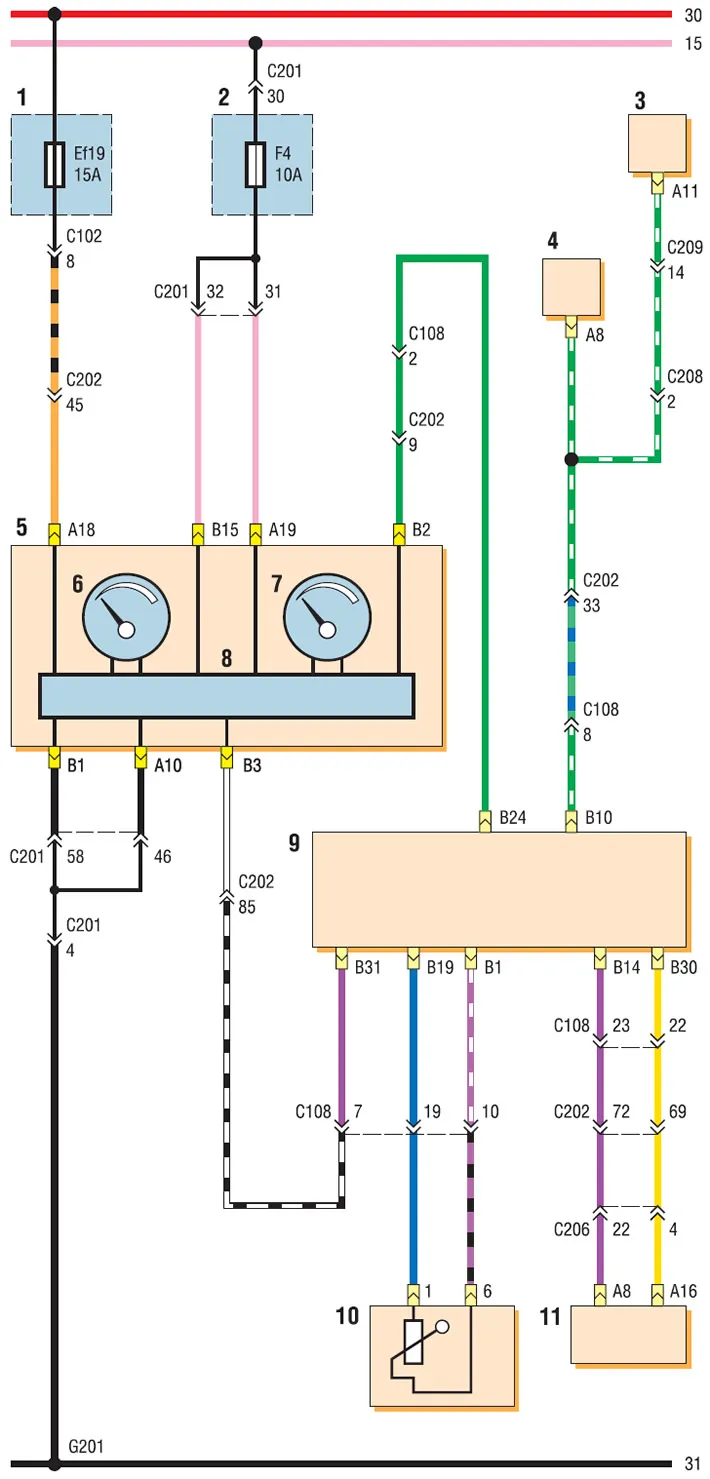

Схема електронної системи керування двигуном з блоком керування HV-240 (продовження): 1 — монтажний блок реле та запобіжників у моторному відсіку; 2 - монтажний блок запобіжників у салоні; 3 - блок автоматичного керування кондиціонером; 4 - блок управління вентиляцією, опаленням та кондиціюванням; 5 - комбінація приладів; 6 - покажчик рівня палива; 7 - покажчик температури охолоджуючої рідини; 8 - блок управління комбінацією приладів; 9 - ЕБУ; 10 - паливний модуль; 11 - блок управління АКП

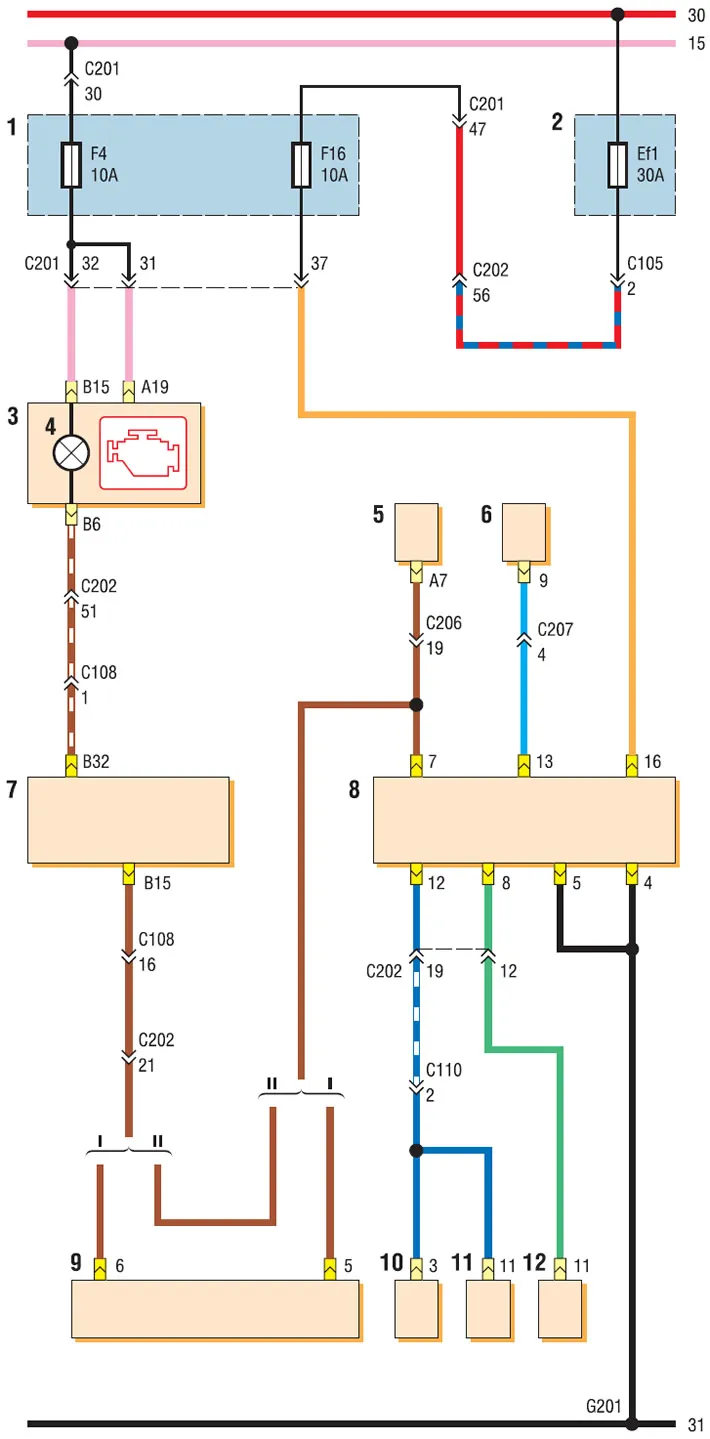

Схема електронної системи керування двигуном з блоком керування HV-240 (закінчення): I - з іммобілайзером; II - без іммобілайзера; 1 - монтажний блок запобіжників у салоні; 2 — монтажний блок реле та запобіжників у моторному відсіку; 3 - комбінація приладів; 4 - сигналізатор несправності системи керування двигуном; 5 - блок управління АКП; 6 - блок управління подушками безпеки; 7 - ЕБУ; 8 - діагностичний роз'єм; 9 - блок управління іммобілайзера; 10 - діагностичний роз'єм ABS; 11 - блок управління ABS; 12 - блок управління автомобільною протиугінною системою
