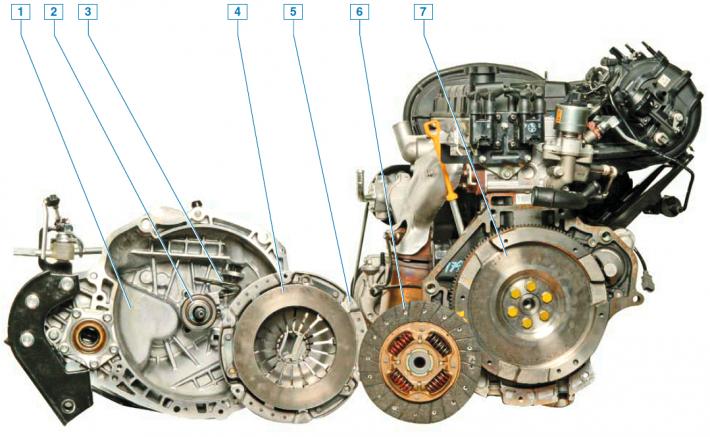

Элементы сцепления: 1 — картер сцепления; 2 — рабочий цилиндр гидропривода с подшипником выключения сцепления; 3 — трубка рабочего цилиндра гидропривода сцепления; 4 — нажимной диск; 5 — кожух сцепления; 6 — ведомый диск; 7 — маховик.

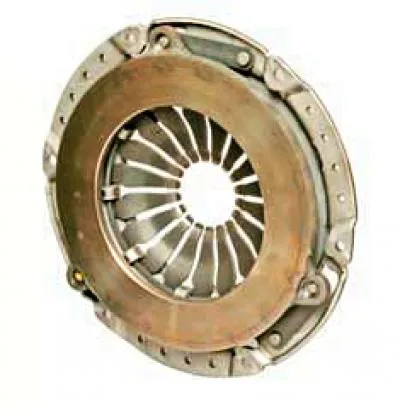

Кожух (корзина) сцепления: 1 — диафрагменная пружина; 2 — кожух; 3 — упругие стальные пластины; 4 — нажимной диск.

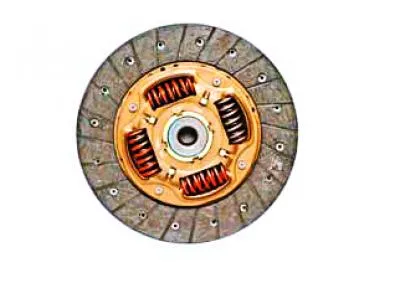

Ведомый диск сцепления: 1 — фрикционные накладки; 2 — демпфер крутильных колебаний; 3 — демпфер холостого хода; 4 — ступица.
Сцепление — однодисковое, сухое, с центральной пружиной диафрагменного типа. Расположено в алюминиевом картере, объединенном с картером механической коробки передач и прикрепленном к блоку цилиндров.
Кожух сцепления соединен с маховиком двигателя шестью болтами.
Тремя парами упругих стальных пластин кожух соединен с нажимным (ведущим) диском. Этот узел (его еще называют «корзиной» сцепления) в сборе балансируют на стенде, поэтому заменяют его целиком. В кожухе установлена диафрагменная пружина.
Замена «корзины» необходима при кольцевом износе лепестков нажимной пружины, и если концы лепестков расположены не на одном уровне. Отбраковываем «корзину» при уменьшении усилия на педали при выключении сцепления, что указывает на большой износ поверхности нажимного диска или «осадку» пружины.
Ведомый диск с пружинным демпфером крутильных колебаний расположен на шлицах первичного вала коробки передач между маховиком и нажимным диском. Две фрикционные накладки диска приклепаны с обеих сторон к пружинной пластине, которая, в свою очередь, приклепана к одной из двух пластин демпфера.
Пружинная пластина имеет волнистую форму. При включении сцепления фрикционные накладки сжимают пружинную пластину, что способствует более плавному включению сцепления.
Между пластинами демпфера установлена ступица диска. В пазах ступицы и демпферных пластин установлены пружины демпфера.
Демпферные пластины соединены опорными пальцами. В ступице диска напротив опорных пальцев имеются вырезы, которые позволяют ступице поворачиваться в определенных пределах относительно пластин демпфера, сжимая при этом демпферные пружины.
Это позволяет снизить динамические нагрузки в трансмиссии при трогании автомобиля и при переключении передач. На ступице ведомого диска в пластмассовом корпусе расположен демпфер холостого хода, служащий для гашения крутильных колебаний и устранения стуков в коробке передач при работе двигателя на холостом ходу.
Ведомый диск заменяют при осевом биении накладок более 0,5 мм, замасливании, растрескивании, задирах или неравномерном износе накладок, ослаблении заклепочных соединений, а также в том случае, если расстояние между рабочей поверхностью накладки и головкой заклепки составляет менее 0,3 мм.
Привод выключения сцепления ? гидравлический. Усилие в нем от педали к подшипнику выключения сцепления передается через рабочую жидкость. Гидропривод состоит из главного и рабочего цилиндров сцепления, связанных трубопроводом. Бачок гидропривода сцепления общий с бачком гидропривода тормозной системы.

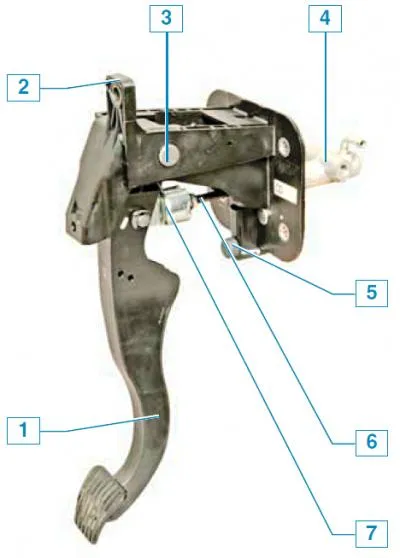

Элементы педального узла сцепления: 1 — педаль; 2 — кронштейн; 3 — ось педали; 4 — главный цилиндр сцепления; 5 — ограничитель хода педали; 6 — шток толкателя; 7 — вилка толкателя
Педаль сцепления установлена на оси кронштейна педального узла. Педаль соединена толкателем с поршнем главного цилиндра сцепления. Для исключения скрипов в педальном узле вилка толкателя соединена со штоком упругой связью — через демпфер.

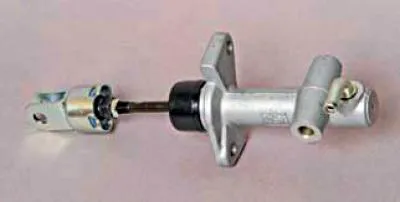

Главный цилиндр гидропривода сцепления в сборе с толкателем

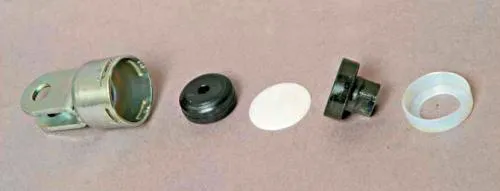

Элементы вилки толкателя: вилка; резиновый демпфер; прокладка; гайка; пластмассовая чашка
Рабочий цилиндр гидропривода выполнен единым узлом с подшипником выключения сцепления и размещается внутри картера сцепления. Корпус рабочего цилиндра прикреплен к картеру сцепления.

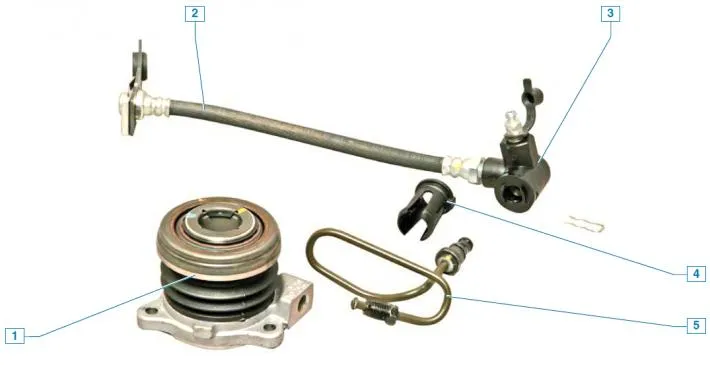

Элементы гидропривода сцепления: 1 — узел рабочего цилиндра и подшипника выключения сцепления; 2 — шланг; 3 — переходник; 4 — втулка; 5 — трубка
Поршень рабочего цилиндра соединен с подшипником, который может перемещаться вдоль первичного вала коробки передач. Пружина (закрытая резиновым гофрированным чехлом), расположенная между корпусом цилиндра и обоймой подшипника, постоянно прижимает подшипник к диафрагменной пружине «корзины» сцепления.
Выключение сцепления происходит следующим образом. При нажатии педали в гидравлической системе привода создается давление рабочей жидкости, в результате чего поршень рабочего цилиндра перемещает подшипник выключения сцепления вдоль оси первичного вала коробки передач.
Подшипник давит на лепестки диафрагменной пружины «корзины».
Пружина, деформируясь, перестает прижимать нажимной диск «корзины» к маховику. При этом ведомый диск отходит от маховика, вследствие чего коленчатый вал двигателя и первичный вал коробки передач могут вращаться независимо друг от друга. При отпускании педали сцепления подшипник возвращается в исходное положение, при этом диафрагменная пружина вновь начинает давить на нажимной диск, который, в свою очередь, прижимает ведомый диск к маховику — в результате передача крутящего момента возобновляется.
