Очищаем корпус шарнира и чехол от грязи и зажимаем вал в тиски с накладками губок из мягкого металла.
Перекусываем большой хомут крепления чехла бокорезами…

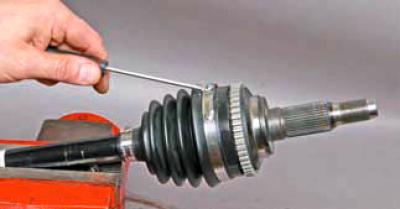

…или, вставив лезвие отвертки в замок хомута, разжимаем его.

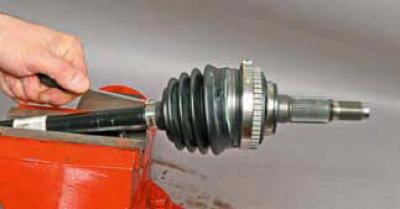

Аналогично разжимаем замок малого хомута.
Сняв хомуты с чехла, сдвигаем его по валу с наружного шарнира.
Ветошью удаляем смазку с торца обоймы шарнира. Зажимаем шлицевой хвостовик корпуса наружного шарнира в тиски с накладками губок из мягкого металла.

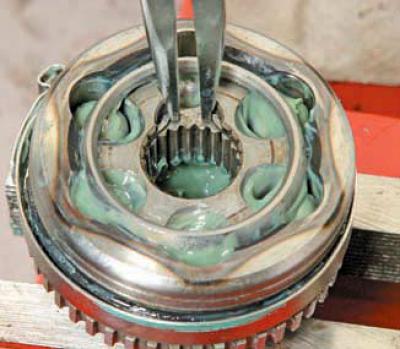

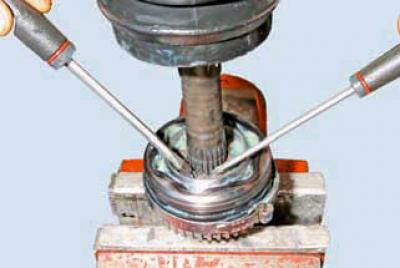

Двумя отвертками или специальными щипцами с плоскими губками разжимаем «усики» стопорного кольца, фиксирующего обойму шарнира на валу привода.

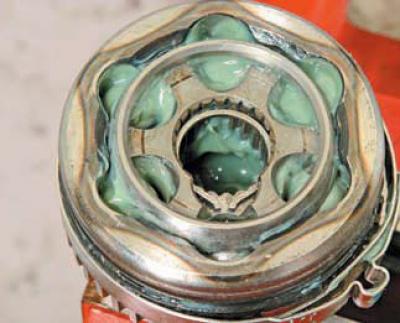

При выполнении этой операции необходимо инструментом как можно точнее отцентрировать стопорное кольцо относительно отверстия обоймы, так чтобы при разжатии кольца оно по всей окружности (кроме «усиков») полностью вошло в проточку обоймы (для наглядности вал привода вынут из обоймы).

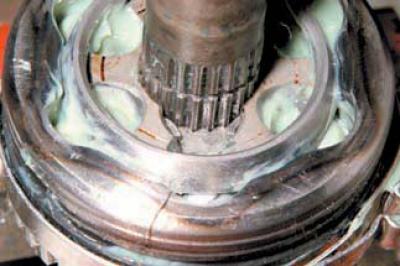

Не отцентрированное кольцо при расжатии усиков полностью не войдет в проточку обоймы и не освободит вал.

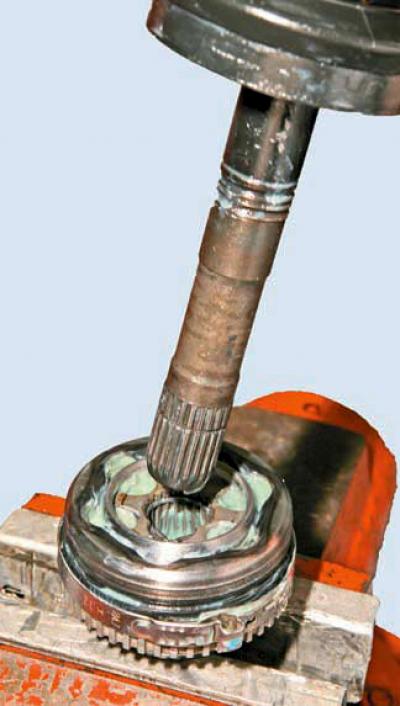

Как только стопорное кольцо войдет в проточку обоймы и при этом выйдет из проточки на валу привода, тянем вал вдоль его оси …
…и извлекаем из обоймы шарнира.

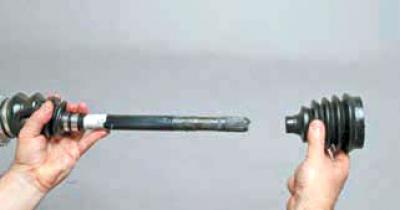

Снимаем грязезащитный чехол с вала.
Если шарнир снят только для замены чехла, то, не разбирая шарнир, удаляем из него максимально возможное количество смазки и промываем в керосине. Протираем шарнир ветошью и продуваем сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал чехол шарнира. Устанавливаем в обойму новое стопорное кольцо и вкладываем в полости корпуса шарнира и чехла новую смазку, всего 110–130 г. Надеваем шарнир на вал, обеспечив фиксацию стопорного кольца в проточке вала.
Проверяем подвижность шарнира — он должен перемещаться без заеданий. Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих посадочных местах вала и корпуса шарнира. Закрепляем чехол шарнира новыми хомутами.
Для установки оригинальных хомутов, поставляемых в запасные части, по требуются специальные щипцы.
При их отсутствии можно воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.

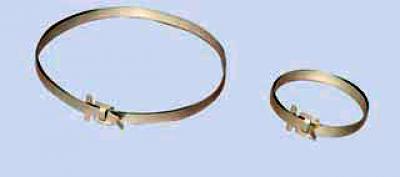

Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода
Показываем установку универсального ленточного хомута, крепящего чехол на корпусе шарнира.
Установив хомут в канавку чехла…

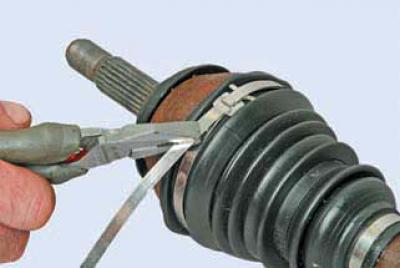

…пассатижами вытягиваем ленту, сжимая хомут.
При этом другими пассатижами необходимо упереться в замок хомута или лапки фиксатора, удерживая хомут от проворачивания.
Плотно стянув хомут загибаем вытянутый конец ленты в противоположную сторону.
Удерживая ленту в натянутом положении, проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла. Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута.
Плотно стянув хомут…

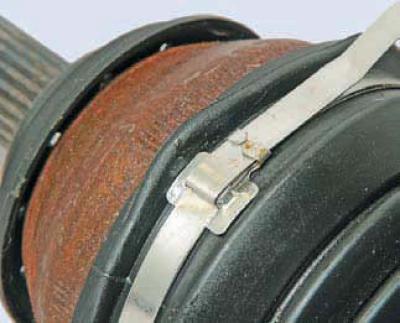

…отгибаем на ленту лапки фиксатора.
Таким же образом закрепляем чехол хомутом на вале привода.
Проверяем надежность крепления чехла шарнира хомутами. При угловых перемещениях корпуса шарнира относительно вала чехол не должен сдвигаться с корпуса и перемещаться вдоль вала привода, а также проворачиваться на них. Лишний конец ленты хомута (за лапками фиксатора ленты) откусываем бокорезами.
