Разглобяване
Развийте петте винта 1 (фиг. 8-21), закрепващи долната тапицерия на бронята, свалете тапицерия 2.

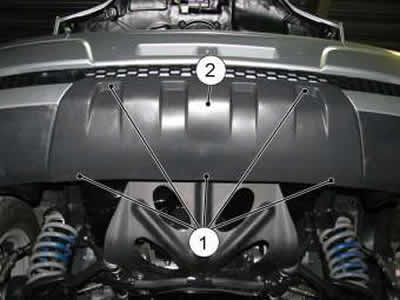

Фиг. 8-21. Премахване на долната тапицерия на бронята:
1 - самонарезен винт;
2 - долна тапицерия на бронята.
Развийте двата винта 1 (фиг. 8-22), закрепващи скобите, и свалете скобите 2.
Фиг. 8-22. Монтажни скоби:
1 - винтове за закрепване на скобата;
2 - скоба за броня.
Разкачете двадесетте ключалки 1 (фиг. 8-23), закрепващи горната решетка и свалете решетката 2, разкачете шестте метални ключалки от горната решетка и отстранете хромираната облицовка 2 (фиг. 8-12).

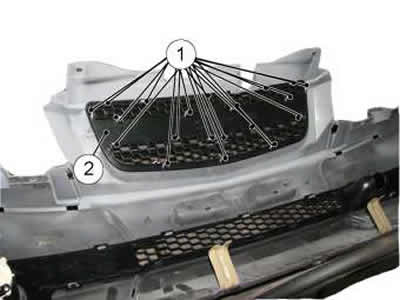

Фиг. 8-23. Закрепване на горната решетка на бронята:
1 - ключалки;
2 - горна решетка на бронята.
Развийте три винта 1 (фиг. 8-24), закрепващи фаровете за мъгла, свалете фаровете 3, отдясно и отляво. Развийте двата винта 2, закрепващи долната решетка.
Фиг. 8-24. Монтаж на фарове за мъгла:
1 - Монтажни винтове на фаровете за мъгла;
2 - винтове за закрепване на долната решетка;
3 - ляв фар за мъгла.
Разкачете седемнадесетте ключалки 1 (фиг. 8-25), закрепващи долната, декоративна решетка на бронята, свалете решетката 2.
Фиг. 8-25. Закрепване на долната решетка на бронята:
1 - ключалки;
2 - долна решетка на бронята.
Отрежете фабричната маркировка 2 с връв (линия) 1 (фиг. 8-26), преодолявайки съпротивлението на двустранната самозалепваща лента, (връв, усукана найлонова нишка).

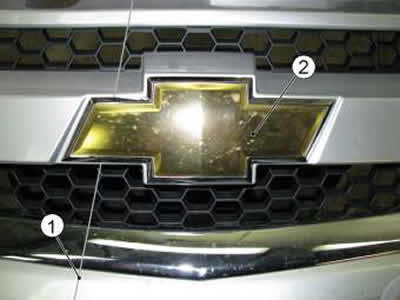

Фиг. 8-26. Премахване на емблемата:
1 - низ, въдица;
2 - фабрична марка.
Сглобяване
Сглобете предната броня в реда, обратен на разглобяването.
