Фарове
Окабеляването на фаровете е защитено от реле за обратен ток в превключвателя на лампата. В резултат на претоварване в електрическата верига, лампите започват да мигат и в някои случаи могат да се изключат. Ако това се случи, незабавно проверете окабеляването на лампата.
Чистачки за предно стъкло
Двигателят на чистачките е защитен с реле и предпазител. Ако двигателят прегрее поради обилен сняг и т.н., чистачките ще спрат, докато двигателят се охлади. Въпреки че веригата е защитена срещу електрическо претоварване, тежкият сняг може да повреди модулите на чистачките. Винаги почиствайте леда и снега от предното стъкло, преди да използвате чистачките.
Електрически стъкла и други консуматори
Релетата за обратен ток в панела с предпазители защитават електрическите задвижвания на прозорците и други консуматори на енергия. Когато токът е твърде висок, релетата се отварят и затварят. Това предпазва електрическите вериги, докато токът се върне към нормалното и проблемът бъде разрешен.
Предпазители и релета
Електрическото окабеляване във вашия автомобил е защитено от късо съединение чрез комбинация от предпазители, релета за обратен ток и термични релета.
Погледнете сребърната лента вътре в предпазителя. Ако лентата е счупена или разтопена, сменете предпазителя. Уверете се, че лошите и новите предпазители имат еднакви номинални стойности.
Ако имате проблем на пътя и нямате резервен предпазител, можете да вземете назаем такъв, който е със същата мощност. Просто вземете предпазител, без който можете да живеете дълго време, като радио или запалка, ако има същата мощност на усилвателя. След това го върнете на място възможно най-скоро.
Кутия с предпазители на арматурното табло
Капакът за достъп до кутията с предпазители се намира на ръба на арматурното табло от страната на водача. Свалете капака, за да получите достъп до кутията с предпазители.
Можете да премахнете предпазителя с помощта на специален инструмент, разположен от вътрешната страна на вратата за достъп.
За да премахнете предпазител, ако нямате инструмент за отстраняване на предпазител, хванете краищата на предпазителя между палеца и показалеца си и го издърпайте.
Може да имате резервни предпазители от вътрешната страна на вратата за достъп. Можете да ги използвате като заместители, ако имат подходящия номинален усилвател.
Използване на предпазител/реле
- 1. Превключвател за спиране/TSS, зумер, CHMSL (заден горен стоп), стоп-светлини
- 2. Трансферна кутия
- 3. Сервизни лампи, товарни лампи, жабка, интериорни лампи, лампи за четене, огледало, регулируеми огледала
- 4. Инструментална група, DRL реле, превключвател на лампата, дистанционно управление, долен охлаждащ модул, осветен вход
- 5. Управление на задното отопление и климатика
- 6. Управление на Круиз-контрол
- 7. Допълнителен контакт
- 8. Система на въздушна възглавница
- 9. Осветление на регистрационния номер, паркинг, задно, маркер, страна, мъгла, отваряне на вратата, светлини на крилата, фарове
- 10. Система на въздушна възглавница
- 11. Чистачки, помпа за миене
- 12. Климатик, вентилатор, реле за вентилатор
- 13. Електрически задни стъкла, запалка, реле за заключване на врати, ел. седалка лумбална
- 14. 4WD индикатор, арматурно табло, управление на парното и климатика отпред и отзад, радио осветление
- 15. DRL реле, реле за фарове за мъгла
- 16. Предни и задни мигачи, фарове за заден ход
- 17. Радио (от запалване)
- 18. 4WAL/VCM, ABS, круиз контрол
- 19. Радио (от батерията)
- 20. Автоматична скоростна кутия, скоростомер, измервателни уреди, сигнални лампи
- 21. Серво управление
- 22. Не е използван
- 23. Задна чистачка, помпа за задно миене
- 24. Преден мост, 4WD индикатор, TRZpene
- A. Заключване на вратата, 6-посочна електрическа седалка, модул за централно заключване с дистанционно управление
- Б. Електрически стъкла
Център за предпазители и релета под капака

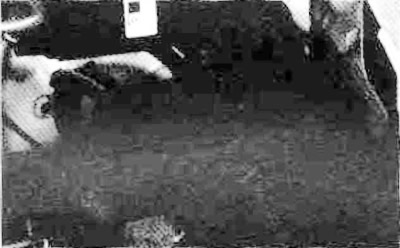

Намира се в задната част на двигателното отделение до резервоара за спирачна течност. Отстранете ключалките от капака, за да получите достъп до кутията с предпазители.

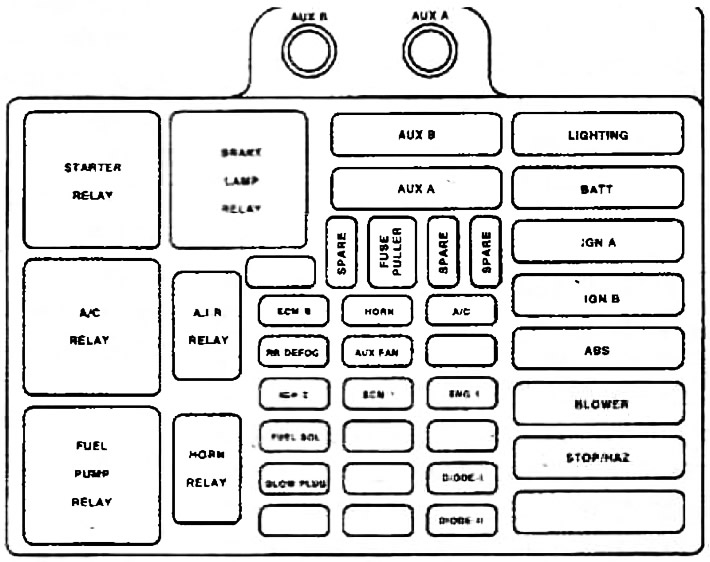

Можете да получите достъп до предпазителите с помощта на специален инструмент, разположен вътре в кутията с предпазители. Можете също така да извадите предпазителя с палец и показалец.
| Име | Защитена електрическа верига |
| ECM-B | Помпа на двигателя, PCM/VCM |
| RR DEFOG | Размразител на задното стъкло |
| IGN-E | Допълнителен вентилаторен конвектор, реле за компресор на климатик, модул за горещо гориво |
| FUEL SOL | Соленоид за гориво (за дизел) |
| GLOW PLUG | Нагревател за свещи (за дизел) |
| HORN | Сирена, светлини под капака |
| AUXFAN | Допълнителен вентилатор |
| ECM-1 | Инжектори, PCM/VCM |
| A/C-1 | Въздушен климатик |
| ENG-1 | Ключ за запалване, EGR, инжекция, соленоид за управление на празен ход |
| LIGHTING | фарове, ключ за светлини на таблото, фарове за мъгла, бушони |
| WATT | Акумулатор, кутия с бушони |
| IGN-1 | Ключ за запалване |
| IGN-2 | Ключ за запалване |
| BLOWER | Реле за вентилатор |
| STOP/HAZ | Стоп-светлини |
