Всмукателен колектор — описание на конструкцията (Chevrolet Tahoe 2)

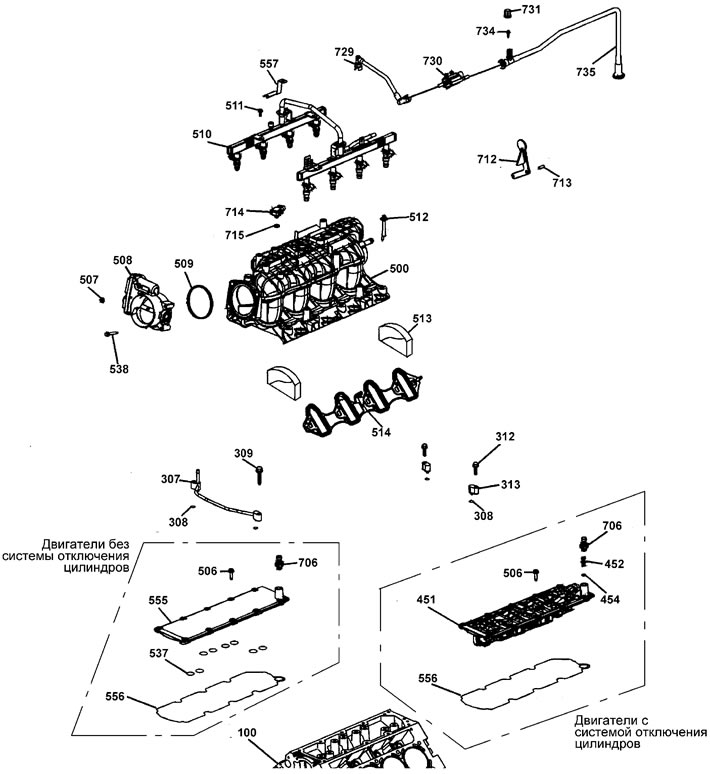

Всмукателен колектор, последен модел двигатели (2007 г.). 100 - цилиндров блок; 307 - Тръба за обезвъздушаване на охладителната система; 308 - Уплътнителен пръстен на тръбата за изпускане на въздух; 309 - болт; 312 - болт; 313 - Капак на тръбата за обезвъздушаване; 451 - маслен колектор; 452 - маслен филтър; 454 - уплътнителна шайба; 500 - всмукателен колектор; 506 - болт; 507 - гайка на тялото на дросела; 508 - тяло на дросела; 509 - Уплътнение на тялото на дросела; 510 - горивен колектор и инжектори; 511 - болт; 512 - болт; 513 - Уплътнение на всмукателния колектор; 514 - уплътнение на всмукателния колектор; 537 - уплътнителен пръстен; 538 - болт; 555 - блок колапс капак; 556 - уплътнение; 557 - Скоба на горивния колектор; 706 - сензор за налягане на маслото; 712 - Фиксатор на горивния колектор; 713 - болт; 714 - Сензор за абсолютно налягане в колектора; 715 - о пръстен сензора на абсолютното налягане на въздуха; 729 - Тръба за почистване на акумулатора на горивните пари; 730 - Клапан за почистване на акумулатора на горивните пари; 731 - Капак на порта на контейнера за горивни пари; 734 - Сервизен клапан на акумулатора на горивните пари; 735 - Тръба за почистване на акумулатора на горивните пари

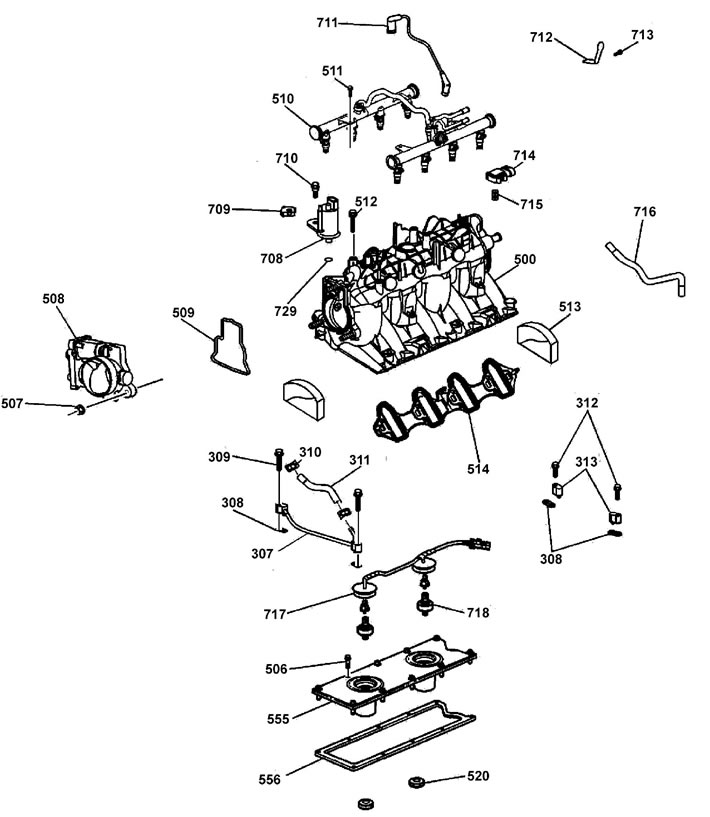

Всмукателен колектор, ранни модели двигатели (2004 г.). 307 - Тръба за обезвъздушаване на охладителната система; 308 - Уплътнителен пръстен на тръбата за изпускане на въздух; 309 - болт; 310 - скоба; 311 - Маркуч за обезвъздушаване; 312 - болт; 313 - Капак на тръбата за обезвъздушаване; 500 - всмукателен колектор; 506 - болт на капака на камбера; 507 - гайка на тялото на дросела; 508 - тяло на дросела; 509 - Уплътнение на тялото на дросела; 510 - горивен колектор и инжектори; 511 - болт; 512 - болт; 513 - Уплътнение на всмукателния колектор; 514 - уплътнение на всмукателния колектор; 520 - Уплътнения на датчика за детонация; 555 - блок колапс капак; 556 - уплътнение; 708 - Клапан за почистване на акумулатора на горивните пари; 709 - Уплътнение на клапана за продухване на резервоара за гориво; 710 - болт; 711 - Вакуумен маркуч на регулатора на налягането на горивото; 712 - Фиксатор на горивния колектор; 713 - болт; 714 - Сензор за абсолютно налягане в колектора; 715 - о пръстен сензора на абсолютното налягане на въздуха; 716 - Маркуч за вентилация на картера; 717 - Сноп кабели на сензора за детонация; 718 - сензор за детонация; 729 - Уплътнителен пръстен на клапана за продухване на горивните пари
