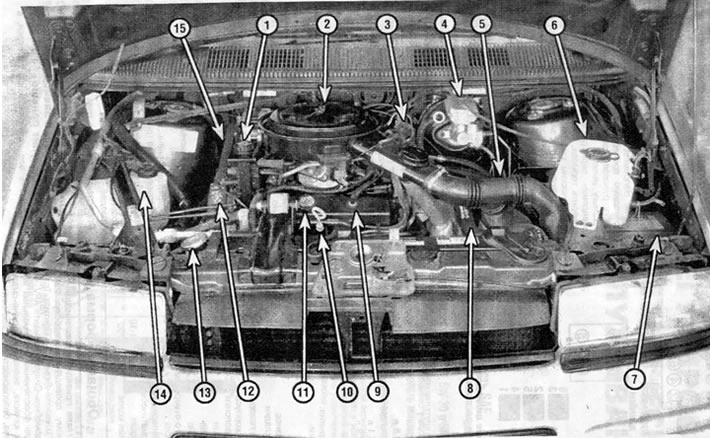

Моторный отсек автомобиля с двигателем 3,1 л: 1 - бачок насоса гидроусилителя рулевого управления (раздел 7), 2 - воздушный фильтр (раздел 19), 3 -распределитель (раздел 33), 4 - бачок тормозной жидкости (раздел 4), 5 - щуп для определения уровня масла в автоматической коробке передач (раздел 6), 6 - бачок омывателя (раздел 4), 7 - аккумуляторная батарея (раздел 8), 8 - шланг радиатора (раздел 10), 9 - клапан вентиляции картера (раздел 30), 10 - щуп для измерения уровня моторного масла (раздел 4), 11 - крышка маслозаливной горловины (раздел 4), 12 - табличка со схемой укладки поликлинового ремня (раздел 21), 13 - пробка радиатора (разделы 9 и 29), 14 - расширительный бачок (разделы 4 и 29), 15 - поликлиновой ремень (раздел 21)

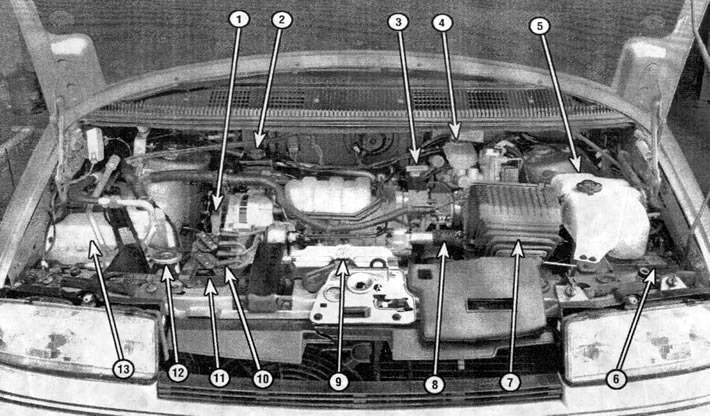

Моторный отсек автомобиля с двигателем 3,8 л: 1 - поликлиновой ремень (раздел 21), 2 - бачок насоса гидроусилителя рулевого управления (раздел 7), 3 - щуп для определения уровня гидравлической жидкости в автоматической коробке передач (раздел 6), 4 - бачок тормозной жидкости (раздел 4), 5 - бачок омывателя (раздел 4), 6 - аккумуляторная батарея (раздел 8), 7 - воздушный фильтр (раздел 19), 8 - шланг радиатора (раздел 10), 9 - пробка маслозаливной горловины моторного масла (раздел 4), 10 - катушка и электропроводка системы зажигания (DIS) (раздел 33), 11 - табличка со схемой укладки поликлинового ремня (раздел 21), 12 - пробка радиатора (разделы 9 и 29), 13 - расширительный бачок (разделы 4 и 29)

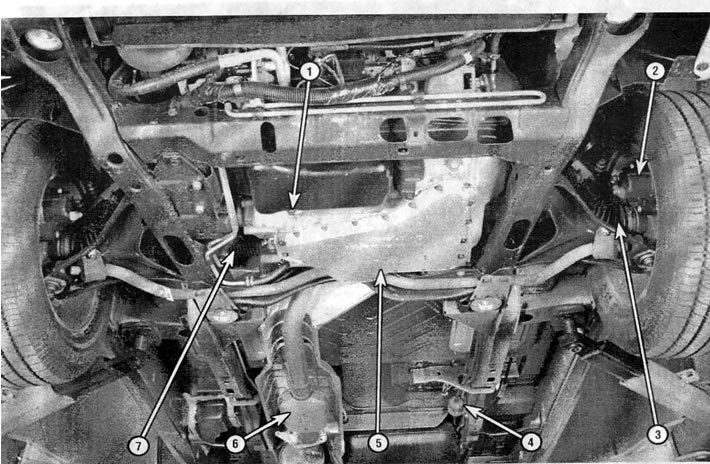

Вид снизу на двигатель и коробку передач: 1 - пробка сливного отверстия моторного масла (раздел 12), 2 - тормозной суппорт переднего диска (раздел 17), 3 - чехол шарнира полуоси (раздел 13), 4 - топливный фильтр (раздел 25), 5 - картер главной передачи в блоке с автоматической коробкой передач (раздел 27), 6 - выпускная система (раздел 15), 7 - чехол рулевого механизма (раздел 14)

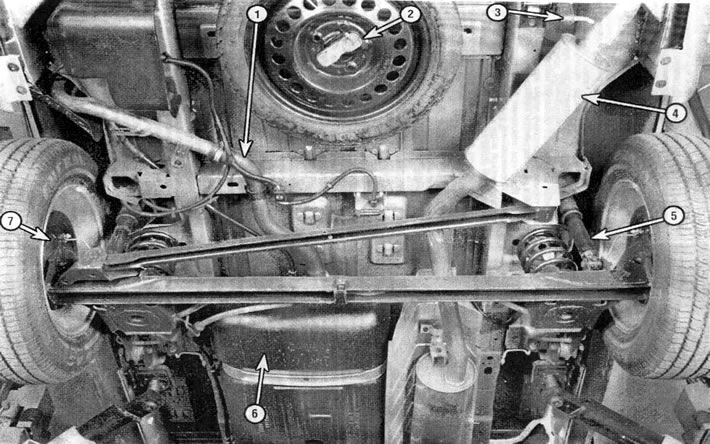

Вид задней части автомобиля снизу: 1 - шланг заливной горловины топливного бака (раздел 18), 2 - запасное колесо (раздел 24), 3 - крепление выпускной системы (раздел 15), 4 - глушитель (раздел 15), 5 - задний амортизатор (раздел 14), 6 - топливный бак (раздел 18), 7 - задний тормоз барабанного типа (раздел 17)
