Предупреждение 1: автомобили, описываемые в данном руководстве, оборудованы системой пассивной безопасности (SRS), известной также как система пневмоподушек. Перед проведением работ в области расположения элементов данной системы следует отключить ее питание, так как в результате случайного развертывания подушек можно получить тяжелую травму (см. главу 12).
Предупреждение 2: система кондиционирования находится под высоким давлением. Не ослабляйте соединительные муфты и не снимайте элементы без предварительной разрядки системы при обращении на фирменную или специализированную сервисную станцию. Разъединение муфт системы кондиционирования следует производить в защитных очках или маске.
Предупреждение 3: перед выполнением данной процедуры необходимо дождаться полного остывания двигателя.
1. Слейте хладагент из системы кондиционирования, обратившись на специализированную станцию (см. предупреждение выше).
2. Отсоедините отрицательный провод аккумулятора.
3. Слейте жидкость из системы охлаждения (см. главу 1), затем отсоедините шланги отопителя и линии циркуляции хладагента от патрубков, которые расположены на задней перегородке моторного отсека (см. иллюстрацию). Заглушите открывшиеся отверстия, чтобы предотвратить пролив охлаждающей жидкости и избежать засорения системы кондиционирования.

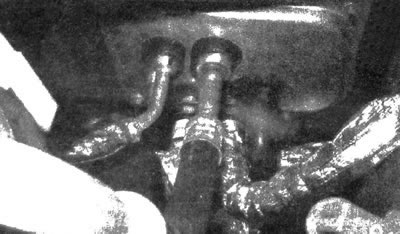

12.3. После разрядки системы кондиционирования отсоедините от патрубков, расположенных на задней перегородке моторного отсека, линии испарителя. Заглушите муфты, чтобы предотвратить проникновение влаги в систему. При необходимости шланги отопителя можно перерезать
4. Снимите панель приборов (см. главу 11).
5. Снимите держатель панели приборов и отопитель/кондиционер (узел HVAC) (см. иллюстрацию).

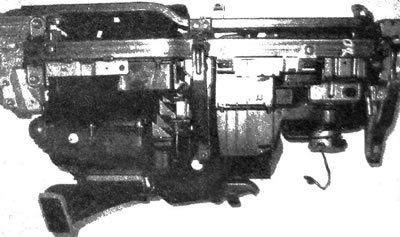

12.5. Узел HVAC снимается вместе с держателем панели приборов
6. Отделите узел HVAC от держателя приборной панели.
7. Выкрутите винты и разделите составляющие кожуха HVAC. Выкрутите винты и снимите зажимы, затем аккуратно снимите теплообменник отпителя (см. иллюстрации).

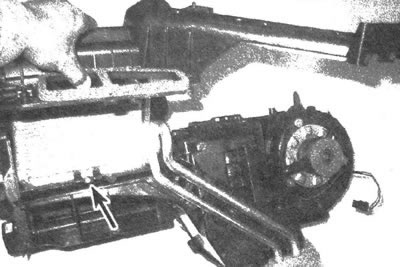

12.7а. Отсоедините крышку от кожуха HVAC, выкрутите винты и снимите зажимы...

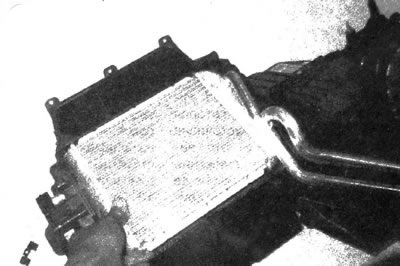

12.7b... и снимите теплообменник отопителя
8. Установка пульта производится в обратной последовательности снятия.
Примечание: в ходе установки теплообменника отопителя необходимо правильно расположить вокруг него и его трубок все снятые уплотнители и изоляторы.
9. Заполните систему охлаждения (см. главу 1). Обратитесь на специализированную станцию и зарядите систему кондиционирования.
10. Запустите двигатель и проверьте работоспособность отопителя.
